Гибридный лампово-полевые High-End УНЧ

Гибридные лампово-полевые High-End УНЧ становятся все более популярными ввиду того, что они обеспечивают более удачное, чем чисто ламповые, согласование с низкоомной нагрузкой.

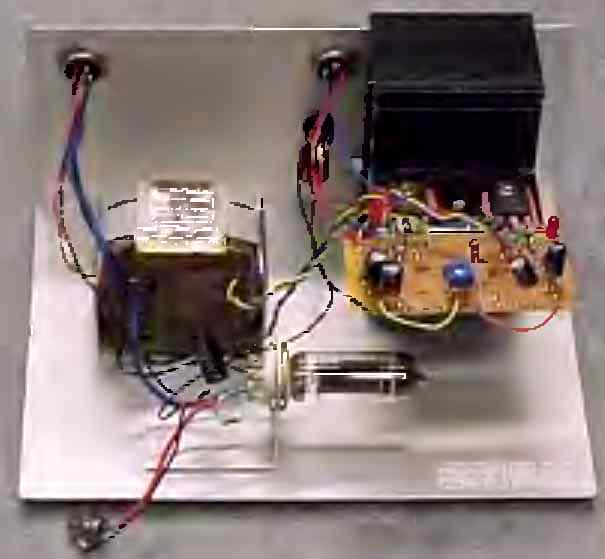

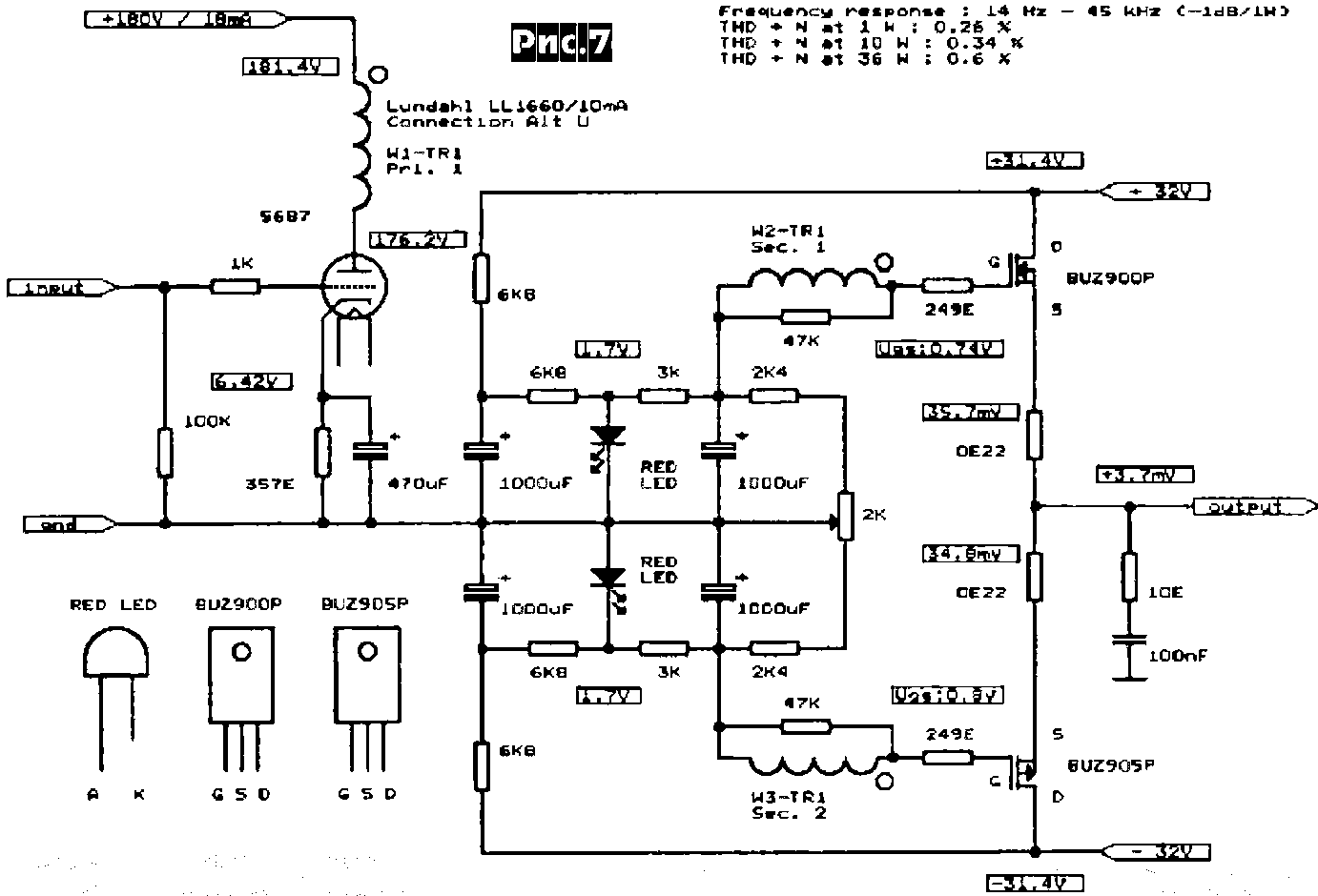

Уйм де Хэан после длительных экспериментов пришел к выводу, что лучшим разделительным конденсатором является ... согласующий трансформатор (рис.7),

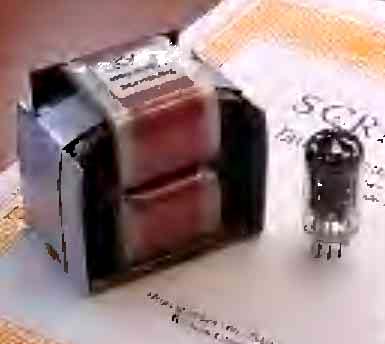

который хорош еще и тем, что позволяет избавиться от также далеко не улучшающей звук резистивной нагрузки в цепи анода каскада усилителя напряжения. В связи с дороговизной согласующих трансформаторов известных японских фирм Tango и Tamura автор остановился на более приемлемом по цене шведском Lundahl LL1660 (http://www.lundahl.se), выполненном на витом стержневом сердечнике (с-образном, рис.8)


с соотношением витков 1:(1+1) и первичной обмоткой индуктивностью 33 Гн, допускающей протекание постоянного анодного тока 20 мА. Резисторы в цепях затворов полевых транзисторов и параллельные вторичным обмоткам обеспечивают эффективное подавление побочных резонансов индуктивности обмоток с их паразитной емкостью и входной емкостью полевых транзисторов, благодаря чему АЧХ усилителя по уровню -1 дБ простирается от 14 Гц до 45 кГц. Коэффициент гармоник при выходной мощности 1 Вт составил 0,26%, 10 Вт - 0,36%, 36 Вт -0,6%, коэффициент демпфирования 6,8 на частоте 100 Гц .

По материалам Electronics World incorporating Wireless World” №3/2000, с. 198, 199

© Радиохобби, №2, 2000 г., с.11
