А. Эйферт

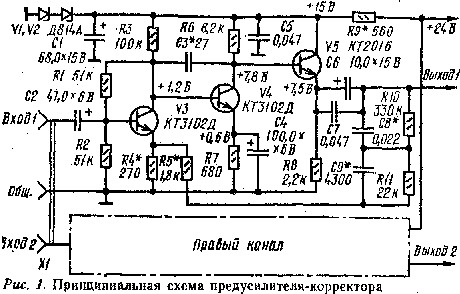

Усилитель-корректор, схема которого приведена на рис. 1, предназначен для работы с магнитным звукоснимателем в стереофонической малошумящей звуковоспроизводящей аппаратуре с высокой верностью воспроизведения (автором эксплуатируется совместно с головкой ГЭМ-008).

Основные технические характеристики

Коэффициент усиления на частоте 1 кГц, дБ . . 38 .

Коэффициент гармоник, % ......... 0,05

Входное сопротивление, кОм ........ 47

Чувствительность, мВ ........... 70

Относительный уровень собственных шумов, дБ, не хуже ................. —70

Входное сопротивление усилителя НЧ, на работу с которым рассчитан усилитель-корректор, должно быть не менее 5 кОм, а входная емкость не более 300 пф.

В связи с тем, что оба канала усилителя-корректора идентичны, здесь и далее рассматривается работа одного из них — левого.

Собственно усилитель выполнен на транзисторах V3 и V4, причем транзистор V3 первого каскада работает в режиме малых токов (коллекторный ток порядка 100 мкА). Для обеспечения термостабильности работы обоих каскадов, схема каскада на транзисторе V3 выбрана так, что напряжение, питающее входной делитель R1R2, меняется при изменении коллекторного напряжения, а значит, и тока .коллектора этого транзистора. Увеличение же коллекторного тока уменьшает (по модулю) напряжение на коллекторе и соответственно напряжение на базе. Поэтому результирующее изменение коллекторного тока получается незначительным.


Усилитель работает наиболее стабильно, когда отношение (R1+R2) : R3 близко к единице.

Для уменьшения фазовых и частотных искажений усиливаемого сигнала связь между каскадами усилителя выбрана гальванической.

Эмиттерный повторитель на транзисторе V5 служит для согласования усилителя с последующими каскадами звуковоспроизводящей аппаратуры.

Конденсатор С5 защищает усилитель от случайных высокочастотных помех, возникающих в цепях питания. Резистор R9 и стабилитроны V1 и V2 образуют параметрический стабилизатор напряжения, питающего транзисторы усилителя-корректора.

Коррекция амплитудно-частотной характеристики устройства (АЧХ) осуществляется частотно-зависимой обратной связью, напряжение которой снимается с выхода усилителя и через цепь R10R11C8C9R5 подается в цепь эмиттера транзистора V3. АЧХ налаженного усилителя должна соответствовать приведенной в таблице (ГОСТ 7893-73).

Таблица. Частотная характеристика усилителя (ГОСТ 7893—73)

Частота, Гц 5 10 20 31,5 40 50 63 80 100 125 160 200 315 400 500 630 800 1000 1250 1600 2000 3150 4000 5000 6300 8000 10000 12500 16000 20000
Uвых, дБ - - +18,7 +17,5 +16,8 +16,3 +15,4 +14,2 +12,9 +11,5 +9,7 +8,2 +5,2 +3,8 +2,6 +1,6 +0.8 0 -0,8 -1,6 -2,6 -5 -6,6 -8,2 -10 -11,9 -13,7 -15,6 -17,7 -19,6

Питание усилителя-корректора осуществляется от установленного в ЭПУ самостоятельного источника, трансформатор которого выполнен на тороидальном сердечнике (для уменьшения полей рассеяния). Пульсации выпрямленного напряжения источника питания составляют 1...2 мВ при токе нагрузки 25 мА. Блок питания желательно располагать возможно дальше от усилителя.

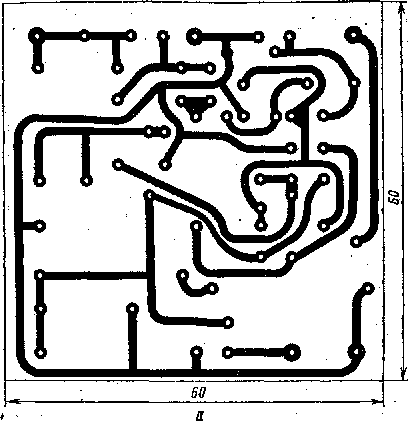

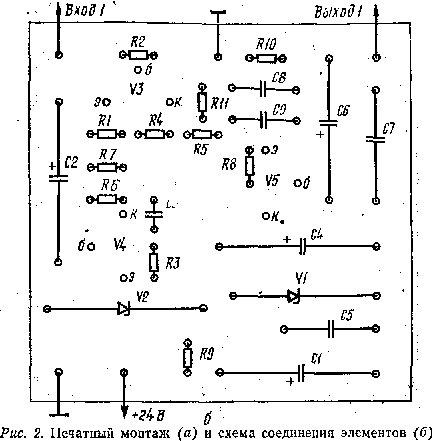

Детали каждого канала усилителя-корректора смонтированы на отдельной печатной плате размерами 60х60 мм (рис. 2), изготовленной из фольгированного стеклотекстолита. Платы заключены в пермаллоевый экран, в котором смонтированы разъемы соединения со,звукоснимателем и источником питания.

Все резисторы типа МЛТ-0,125. Конденсаторы C1, C2, С4 и С6—К53-1, СЗ, С5 и С7—КМ-4 или КМ-5, С8 и С9—К73-9.



Транзисторы КТ3102Д (V3, V4) можно заменить на КТ306Г или КТ342Б, но при этом возможно некоторое ухудшение отношения сигнал/шум, а транзистор КТ201Б (V5) — КТ312Б. Возможно использование р-п-р транзисторов КТ3107Ж (V3 и V4) и КТ203Б (V5). В этом случае необходимо изменить полярность включения источника питания, электролитических конденсаторов и стабилитронов.

Соединение усилителя с магнитным звукоснимателем должно быть выполнено особенно тщательно и с соблюдением правил экранирования.

Проверив монтаж и включив питание, подбором резистора R9 устанавливают ток через стабилитроны VI, V2, равный 10 мА. Питающее напряжение может быть меньше, чем 24 В, но оно должно быть все же достаточным для нормальной работы стабилитронов.

Затем на вход усилителя подают от генератора НЧ сигнал частотой 1000 Гц, напряжением 2 мВ и вольтметром переменного тока контролируют напряжение на выходе—оно должно быть равно 160 мВ. Если выходное напряжение не соответствует такому значению, его устанавливают подбором резистора R4. Подбором этого же резистора окончательно балансируют оба канала относительно друг друга при проигрывании измерительной грампластинки.

Конденсатор СЗ подбирают таким, чтобы его действие при отключенных цепях коррекции начинало сказываться на частотах выше 100 кГц. Если же сразу после включения возникает генерация, ее устраняют увеличением сопротивления резистора R5.

После этого можно приступить к снятию АЧХ предусилителя-корректора. Результаты измерений в каждом из каналов не должны отличаться от приведенных в таблице более чем на 2 дБ, а результаты измерений между каналами—не более чем на 1 дБ. За нулевой уровень при снятии АЧХ принимается сигнал на выходе усилителя, равный 160 мВ, частотой 1000 Гц при напряжении на входе 2 мВ.

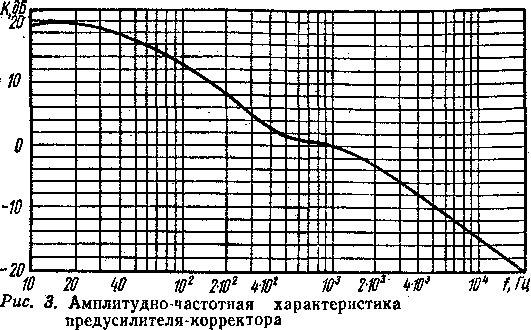

АЧХ описанного здесь предусилителя-корректора, снятая при помощи электронного вольтметра с относительным входным сопротивлением около 3 МОм, показана на рис. 3. Если полученная при измерении АЧХ отличается от нее больше допустимого, нужного совпадения добиваются подбором элементов коррекции С8 и С9; увеличение емкости этих конденсаторов приводит к независимому ослаблению низших и высших частот соответственно.


Отношение сигнал/шум целесообразно измерять после установки усилителя-корректора в ящике ЭПУ. Делают это следующим образом. Проигрывая измерительную пластинку с записью сигнала частотой 1000 Гц, измеряют селективным вольтметром напряжение на выходе усилителя. Затем поднимают головку звукоснимателя и измеряют напряжение на выходе усилителя при отсутствии сигнала. Отношение сигнал/шум определяется как


Поиск неисправностей можно вести, измеряя режимы транзисторов. Результаты измерений могут отличаться от указанных на схеме в пределах 20%. Режимы по постоянному току измерены, вольтметром с относительным входным сопротивлением 20 кОм/В.
