УСИЛИТЕЛЬ ЗЧ ДЛЯ РАДИОПРИЕМНИКА

Конструируя переносный транзисторный приемник, можно использовать в нем сравнительно простой усилитель звуковой частоты (рис. 1).

Рис. 1.

Его выходная мощность составляет 100 мВт на нагрузке сопротивлением 8...10 Ом. полоса пропускаемых частот — 100...10 000 Гц, коэффициент гармоник — не более 5 %.

На входе усилителя стоит дифференциальный каскад, собранный на. транзисторах VT1 и VT2. На базу транзистора VT1 сигнал подаетеся с детектора радиоприемника через регулятор громкости — переменный резистор и цепочку C1R2. От емкости конденсатора цепочки зависит нижняя граница полосы пропускания усилителя. Базовая цепь транзистора питается постоянным током через фильтрующую цепочку R5C2, предотвращавшую самовозбуждение усилителя.

С резистора нагрузки R6 сигнал поступает на усилитель напрякгния. Собранный на транзисторе VT3. В коллекторной цени транзистора включен стабилизатор тока на полевом транзисторе VT6.

Следующий каскад — выходной, усилитель мощности. Он выполнен на транзистораи VT4, VT5 разной структуры. Динамическая головка ВА1 подключена к выходному каскаду через конденсатор С 4.

Между выходным и дифференциальным каскадами усилителя введены две цепи отрицательной обратной связи — по постоянному напряжению) (череэ реэистор R9) и по переменному напряжению (через резисторы R9, R8 и конденсатор СЗ). Они стабилизируют режим работы усилителя и его коэффициент усиленкя.

На месте VT1 и VT2 могут быть любые транзисторы серии KT315 или транзисторная сборка К 159HT1, на месте VT:1— KT203, КТЗ61, на месте VT1 - МПЗ5—МП37 на месте VT5 - МП39-МП41, на месте VT6 — КПЗОЗ с любым буквенныи индексом. Транзисторы VT4 н VT6 желательно использовать со статиче. ским коэффициентом передачи тока не менее 50. Постоянные резисторы — МЛТ-0,125, переменный — любого типа (он может быть совмещен с выключателем питания: SA1). конденсаторы — К.50-6, динамическая головка — 0,25ГД-10, 0,5ГД-30, 0,5ГД-31 или аналогичная.

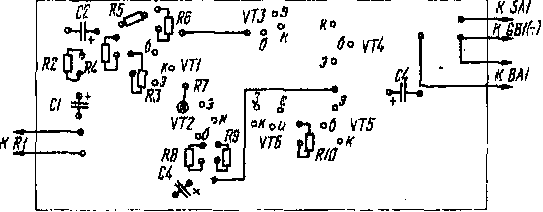

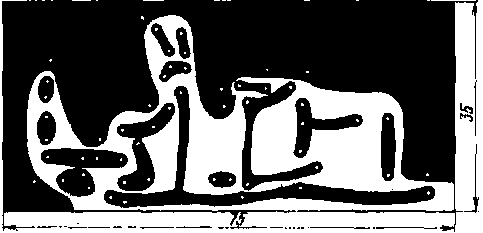

Детали усилителя смонтированы на плате (рис, 2) из одностороннего фольгированного стеклотекстолита. Резисторы устанавливают в вертикальном положении.

Рис. 2

Налаживание усилителя сводится к подбору резисторе R10 с таким сопротивлением, чтобы ток покоя усилителя составлял 3...4 мА. При необходимости снизить коэффициент гармоник достаточно удалить перемычку между базами транзисторов VT4, VT3 и включить вместо нее любой диод серии Д9 (анодом к базе транзистора VT4).

пос. Жаворонка, Московской обл.

В.КОЗАЧЕНКО

РАДИО № 12. 1986, с.49
