Усилитель на микросхеме серии ТДА.

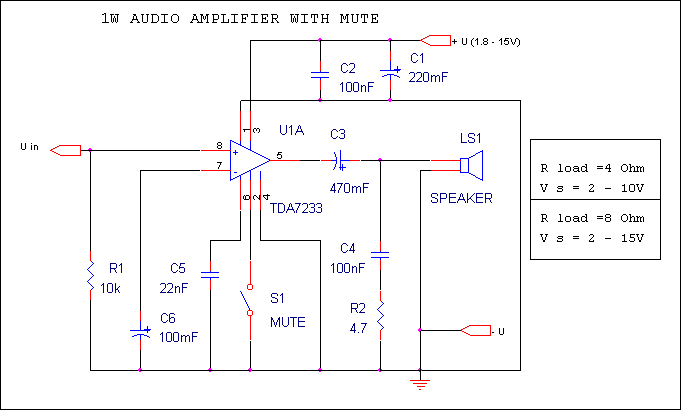

Представленная на рисунке выше схема усилителя низкой частоты предназначена для работы в системах типа "интеркум", телефонии, простых приёмниках. Схема отличается простотой изготовления, хорошими параметрами в работе и не требует наладки при изготовлении. Дополнительным достоинством микросхемы является наличие MUTE, что расширяет возможности и область применения усилителя. Напряжение питания усилителя зависит от нагрузки: при 4-х омах напряжение питания не должно превышать 10 Вольт, выходная мощность при этом около 1.7 Ватт, при 8-х омах напряжение питания не должно превышать 15 Вольт, выходная мощность при этом около 2.5 Ватт. Рекомендумоемое напряжение питания на 4- х омной нагрузке не должно превышать 9 Вольт, на 8-ми омной нагрузке - 12 Вольт.
