Усилители НЧ на микросхеме КА8602.

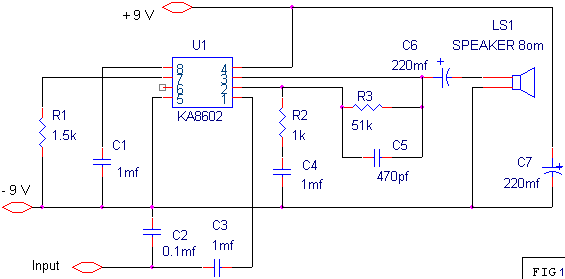

Схема, представленная на рисунке представляет собой простой усилитель НЧ мощностью 0.5 Ватт на нагрузке 8 ом. Основное применнение усилителя это системы телефонии, различные системы типа "интеркум" и простые приёмники. Правильно собранный усилитель не нуждается в наладке.

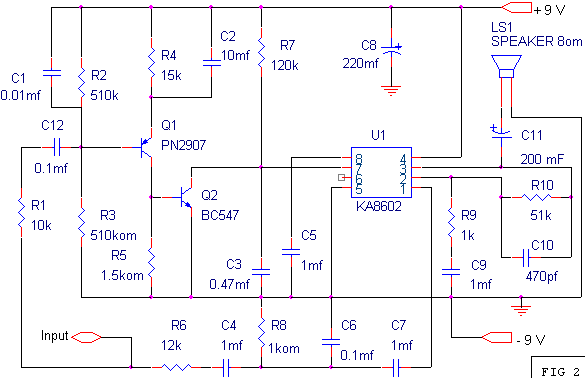

Схема, представленная на рисунке (FIG2) представляет собой простой усилитель НЧ с дополнительным устройством которое уменьшает коэффициэнт усиления микросхемы и тем самым исключает прохождение различных шумов в паузах. Чувствительность усилителя и порог срабатывания устройства, которое изменяет коэффициэнт усиления определяются сопротивлениями R6 и R1 соответственно.
