Высоколинейный УМЗЧ с внутренним истоковым повторителем

Олег Папуш, г.Херсон

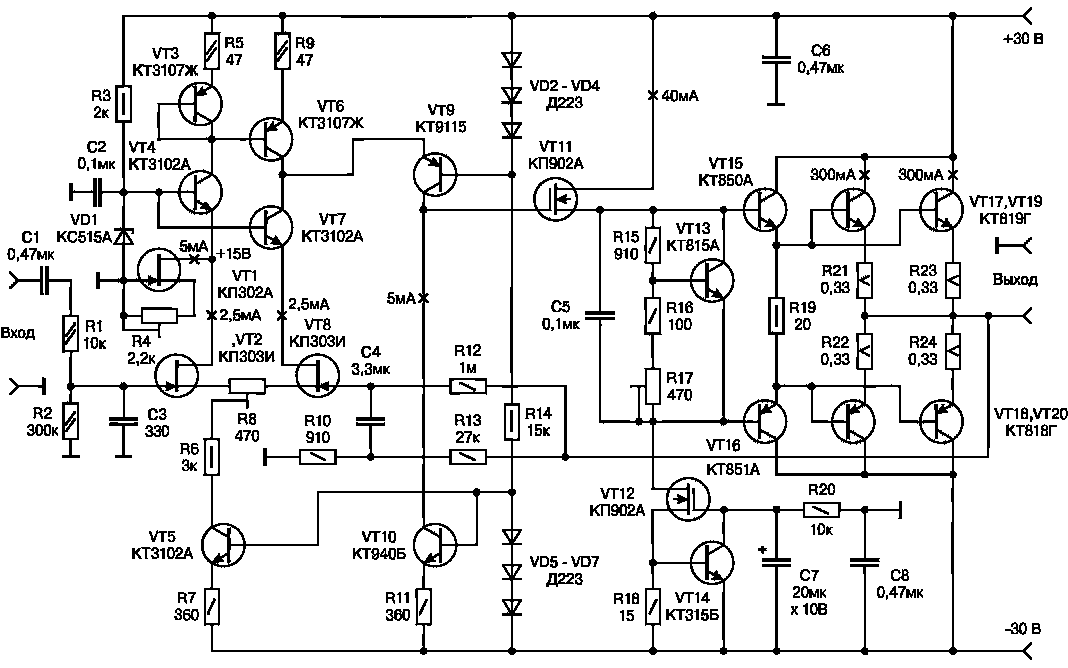

В усилителе, схема которого изображена на рисунке, высокая линейность даже без ООС достигнута благодаря внутреннему истоковому повторителю на VT11, который удачно согласует большое (более 1 МОм) выходное сопротивление каскада усиления напряжения на VT9 с существенно меньшим и нелинейным входным сопротивлением выходных каскадов на VT13, VT15-VT18.

Собственное выходное сопротивление VT11 имеет порядок 100 Ом, что значительно меньше пересчитанного к его истоку сопротивления нагрузки RHh2i3iiimVTI5h2i9mirVT]7=4x30x25=3000 Ом, поэтому коэффициент усиления каскада VT9 не зависит ни от реактивностей сопротивления реальной акустической системы, ни от изменений, вызванных зависимостью h21э выходных транзисторов от мгновенного тока их коллекторов. Vysokolineynyy_UMZCH_s_vnutrennim_istokovym_povtoritelem-2.gif Кроме того, этот же каскад отрезает от каскада усиления напряжения и довольно значительную суммарную емкость коллекторов выходных транзисторов, благодаря чему даже без ООС выходное сопротивление усилителя составляет 0,5 Ом, а частота среза 15 кГц. Входной дифференциальный каскад на полевых VT2VT8 с крутизной 1 мА/В через каскодную схему VT4VT7 и токовое зеркало VT3VT6 преобразует входное напряжение в ток уже с крутизной 2 мА/В (благодаря VT3VT6), который втекает в эмиттер VT9. Такое построение также обеспечивает высокую исходную (без ООС) линейность, поскольку VT9 работает в режиме с общей базой (его характеристики намного линейнее, чем в схеме с ОЭ). Резистором R4 устанавливаем ток покоя VT9. Для этого целесообразно заранее, перед установкой в плату транзистора VT1 и резистора R4 настроить пару VT1R4 при питании от источника напряжением 15 В, контролируя ток стока VT1 миллиамперметром (необходимо установить 5 мА). R8 - установка “нуля” на выходе, R17 - установка тока покоя выходных транзисторов VT17-VT20 (по 300 мА). Транзисторы VT11, VT12 расположены на небольших теплоотводах площадью 25 см2, a VT15, VT16 могут быть размещены на общем теплоотводе с VT17-VT20; транзистор VT13 обязательно через слюдяную прокладку монтируют на теплоотводе выходных транзисторов. Vysokolineynyy_UMZCH_s_vnutrennim_istokovym_povtoritelem-3.gif Конденсаторы С1, С4-неполярные, из лавсана или фторопластовые К71, К72, К73, например, К73-9, К73-17, К71-7, остальные - любых типов. Резисторы МЛТ или ОМЛТ (кроме R21-R24 типа C5-16). Коэффициент усиления усилителя по напряжению Ku=1 + R13/R10=30, номинальное входное напряжение 650 мВ, выходная мощность 80 Вт на нагрузке 4 Ома, коэффициент гармоник ниже 0,03% (порог чувствительности измерителя коэффициента гармоник С6-5). Примечание редакции.

1. Весьма желательны отдельные резисторы по 3,9 Ом от VT15/VT16 к базам каждого из VT17-VT20, которые выравняют токи и повысят "живучесть" усилителя в целом.

2. Цепочка Бушеро (последовательно соединенные резистор 10 Ом 2 Вт и конденсатор 0,1 мкФ, включенные параллельно выходу усилителя) должна быть обязательно, иначе при нагрузке с низким импедансом (большой емкостью) высока вероятность самовозбуждения на частотах порядка мегагерца, что может привести к сквозным токам через выходные транзисторы и их выходу из строя.
