Формирователи пачки заданного числа импульсов.

Для устройств автоматики, дистанционного управления или проверки работы отдельных узлов схемы иногда требуется передавать пачку из определенного числа импульсов Простейшие схемы таких формирователей показаны на рис. 1.43. В них последний импульс пачки может получиться укороченным, если сигнал управления имеет произвольную длительность.

Рис. 1.43. Простейшие схемы формирования пачки импульсов

Часто в схемах управления необходимо использовать генераторы, в которых независимо от положения фронтов управляющих сигналов обеспечивается неискаженное (по длительности) формирование первого и последнего импульсов на выходе. Причем начало первого импульса должно совпадать с началом управляющего сигнала.

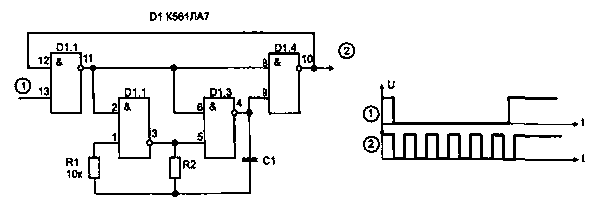

Рис. 1.44. Управляемый генератор с неискаженной длительностью последнего формируемого импульса

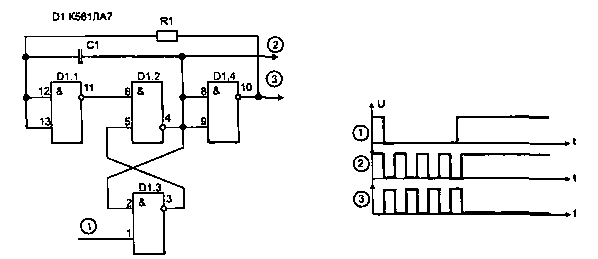

Рис. 1.45. Вариант управляемого генератора с неискаженной длительностью последнего формируемого импульса

Два варианта таких генераторов показаны на рис. 1.44 и рис. 1.45. Если входной запускающий импульс меньше по длительности периода колебаний, на выходах формируется один импульс. При большей длительности правляющего сигнала на выходе будет пачка, показанная на диаграмме. Таким же свойством обладает схема формирователя импульсов, рис. 1.45.

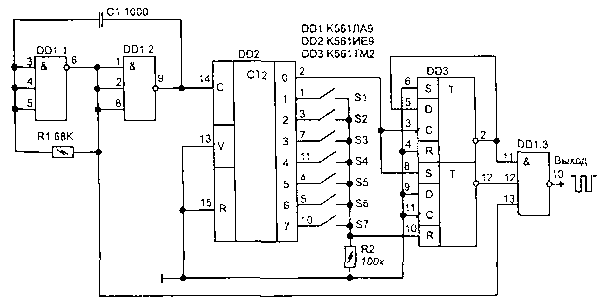

Рис. 1.46. Формирователь пачки до 7-ми импульсов

Электрическая схема, рис. 1.46, формирует от 1 до 7 импульсов в пачке с последующим повторением цикла через время 16Т, пока нажата кнопка. В процессе работы счетчика-дешифратора DD2 на его выходах появляются импульсы, которые управляют переключением триггера DD3.2. Таким образом задается интервал, в течение которого на выходе DD3/12 будет лог. "1", что разрешает прохождение импульсов от автогенератора (DD1.1, DD1.2) через элемент DD1.3 на выход. Второй триггер DD3.1 включен по схеме делителя и обеспечивает появление интервала между пачками.

Количество импульсов в пачке соответствует номеру нажатой кнопки. По формуле T=1,32R1C1 определяется период формируемых импульсов. При этом R1 может иметь номинал от 20 кОм до 10 МОм. Заменой микросхемы DD2 на 561 ИЕ8 количество импульсов в пачке может быть увеличено до 9.

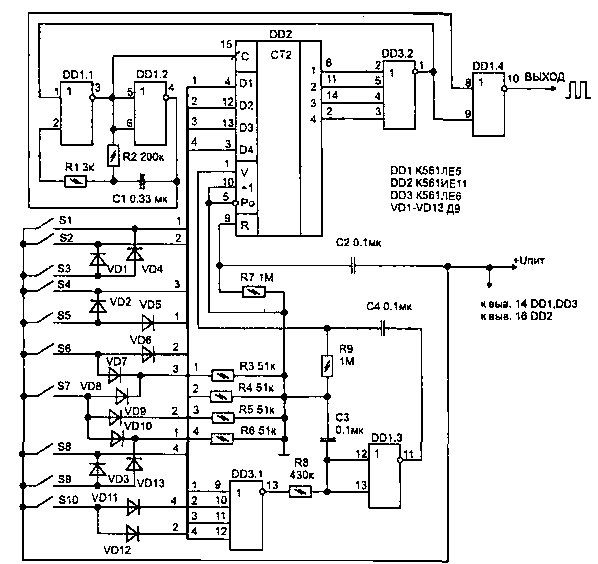

Рис. 1.47 Формирователь пачки импульсов

Схема, приведенная на рис 1.47, обеспечивает при нажатии кнопки однократное формирование пачки до 15 импульсов (на схеме показаны только 10 кнопок). Для повторной выдачи пачки необходимо повторно нажать на соответствующую кнопку. При этом происходит запись соответствующего числа в двоичном коде в регистр предварительной установки счетчика DD2, и он начинает считать на вычитание до момента времени, пока на всех его выходах не установится лог. "0". Логический "0" установится и на выходе DD1.4.

Номиналы элементов (R2, С1) на схеме указаны для частоты генератора 10 Гц (частота набора номера в телефонной линии). На схеме показан также пример дешифратора десятичных чисел в двоичный код на диодах типа Д9 (Д2) однако для уменьшения габаритов вместо них удобнее использовать две диодные матрицы типа КДС627А.

Воспользовавшись принципом работы данной схемы, можно выполнить формирователь пачки с любым количеством импульсов Для этого последовательно со счетчиком DD2 можно включить еще такие же счетчики, а вместо диодов VD1...VD13 применить тумблеры для начальной установки необходимого числа импульсов (в двоичном коде) Для запуска работы формирователя необходимо подать кратковременный положительный импульс на входы DD2/1....DDn/1 — при этом происходит запись установленного кода.

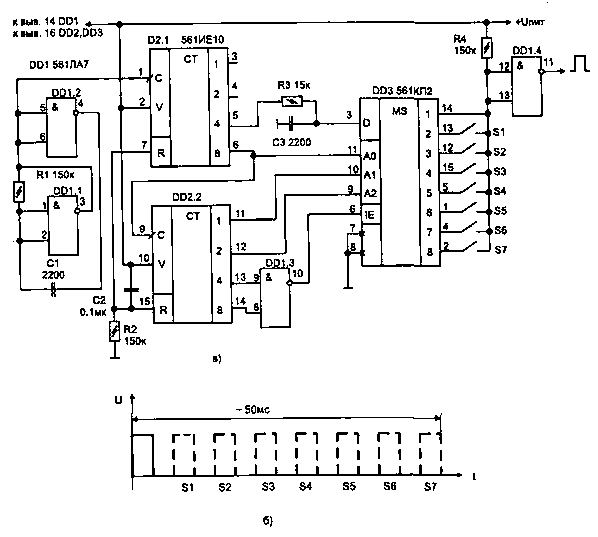

Рис. 1.48. а) Формирователь кодовой последовательности, б) форма импульсов

Иногда требуется иметь пачки импульсов, состоящие из произвольной комбинации положения импульсов относительно начального, — кодовую последовательность. Такой режим обеспечивает схема, рис. 1.48а. Если ни одна из кнопок не нажата, то на выходе (DD1/11) будут появляться одинарные импульсы, с периодом, определяемым частотой задающего генератора на элементах DD1.1, DD1.2.

В зависимости от того, какая кнопка нажата, на выходе появится пачка из комбинации импульсов. Причем каждой нажатой кнопке будет соответствовать определенное положение импульса относительно начального. Эпюры выходного напряжения, рис. 1.48в, поясняют работу схемы.

Кнопки могут быть нажаты в любой комбинации или все одновременно. Что позволяет использовать схему в устройствах, где требуется для дистанционного управления одновременная передача нескольких команд.

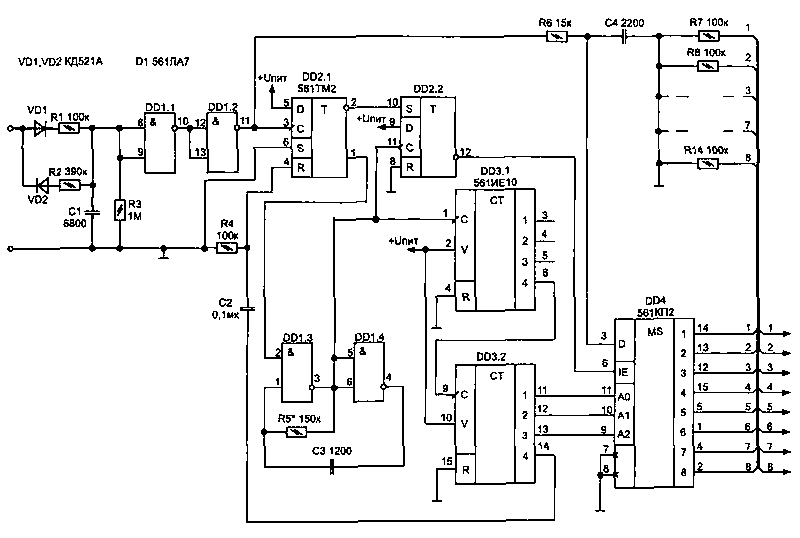

Вариант схемы дешифратора кодовой последовательности показан на рис. 1.48в. При обработке входных пачек импульсов на соответствующих выходах мультиплексора DD4 будут кратковременно появляться импульсы, а для фиксации принятой команды можно воспользоваться любыми триггерами.


Рис. 1.48. в) Дешифратор кодовой последовательности
