Восстановление аккумулятора в бесперебойнике UPS

 Достался мне от предыдущего админа бесперебойник APC-420, весь занюханый, валялся он в шкафу, среди прочего хлама. Когда спросил — что с ним, он сказал:"Аккумулятор сдох, если нужен, то закажи новую батарею." Ладно, валяется, и валяется, есть не просит. Забыли.

   Примерно через полгода я на него случайно наткнулся, во время очередной бесплодной попытки навести хоть какое-то подобие порядка в своей шараге. Подключил к розетке, с целью посмотреть, а что же говорят и показывают бесперебойники с дохлым аккумулятором. Он заморгал лампочками, чё-то попищал, тут мне позвонили, и куда-то оторвали... В общем снова я его нашёл только через пару месяцев. Стоит мирненько, лампочкой зелёной светит, мол, всё в порядке с напряжением в сети. Я его от сети отключил, он занервничал, запищал и натужно загудел продолжая подавать напряжение на несуществующую нагрузку :). Выждав минут 5 для контроля, я его выключил, и подключил через него свой комп. Попробовал, как он себя ведёт при пропадении питания — всё чётко, комп пашет, выдаёт предупреждения (я его кабелем по COM-порту прислюнявил), и минут через 7 вырубается комп, а за ним и UPS.

   Однажды, выключили напряжение, а заранее не предупредили. Страшного ничего не произошло, Почти у всех были UPS`ы, завершили работу и стали ждать, когда включат. Я ничего вырубать не стал, решил проверить в "боевых условиях", сколько протянет оборудование на автономном питании. Попутно выяснилось, что Cisco и кабельный момед TAYNET DT-128 подключены прямо к сети, без всяких фильтров и бесперебойников.
— Через 8 минут сдох мой бесперебойник, без предупреждений, и корректного завешения работы виндов. (Это при том-то, что я к нему кабель подбирать заколебался - у APC по крайней мере две возможные распайки COM-кабелей бывает)
— На 15-ой минуте отдуплились два серванта, запитанных от одного UPS`a на 700W.
— На 15-ой же минуте помер прокси под FreeBSD, у которого стоял маленький Back-UPS 475, а на этой модели кабель для общения с компом в принципе не предусмотрен, поэтому работа не была корректно завершена.
— На 22-ой минуте включили напругу и эксперимент кончился. В работе оставались три 24-х портовых свича, и сервер, что питались от Smart-UPS 1500.

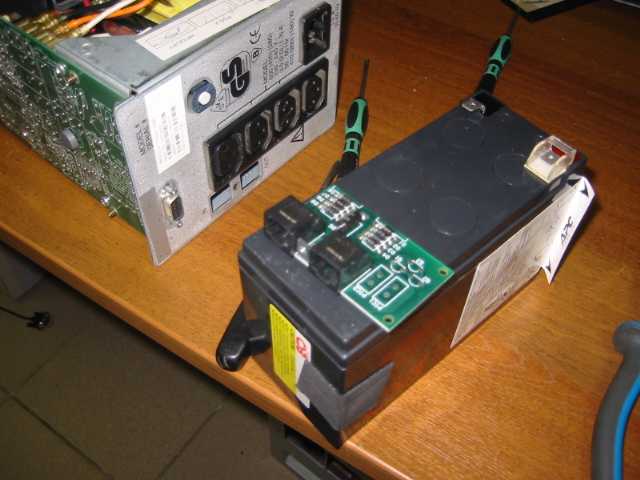

   В итоге после некоторых комбинаций и махинаций с перестановкой UPS`ов у меня получился 700-й smart, а у FreeBSD — мой, который был вроде как дохлый, зато с RS-232 интерфесом (COM-порт) для сопряжения с компом. Долго воевал, пока под фрюхой удалось добиться того, чтоб она видела его. Итогом последнего из экспериментов стало то, что всё корректно завершилось, но после включения питания на APC-420 стала постоянно гореть красная лямпочка — типа сдох аккумулятор:

restoration-charging-accumulator-in-UPS

Начала постоянно гореть красная лампочка на бесперебойнике, показывая, что пора заменить аккумулятор - типа сдох.

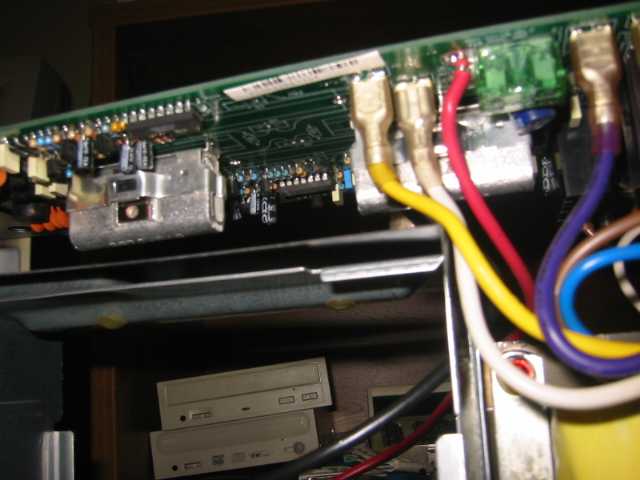

   Первое, что удивило после разборки UPS — так это то, что радиторы на транзисторах такого маленького размера, я-то привык к старинным басперебойникам с обычными транзисторами, а тут оказались полевые - как итог уменьшение размеров радиаторов более чем на порядок:

restoration-charging-accumulator-in-UPSrestoration-charging-accumulator-in-UPS

Нынче стали использовать полевые транзисторы - они куда меньше греются чем обычные, поэтому радиаторы стали совсем маленькими.
Переход на полевые транзисторы позволил уменьшить размеры радиаторов у транзисторов - теперь они меньше греются.

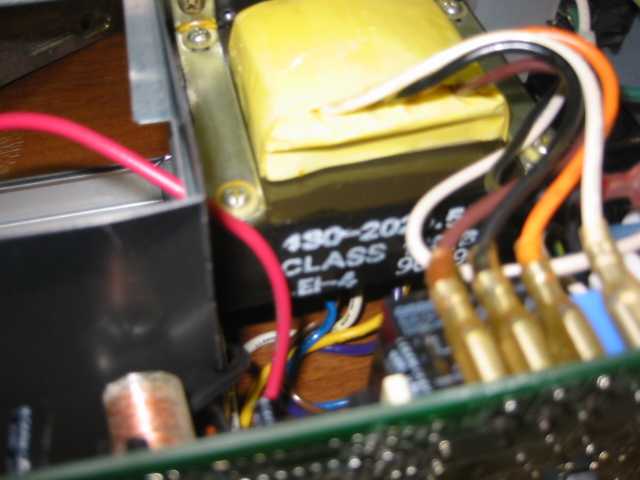

   Второе, что уже относиться к хорошему, так это мощность трансформатора, которая, судя по маркировке на нём, равнялась 430W, что даже больше, чем паспортная мощность блока бесперебойного питания (есть мнение, что выпускаются и более могучие бесперебойники в таком корпусе с мелкими отличиями в схеме и более мощными ключевыми транзисторами):

restoration-charging-accumulator-in-UPSrestoration-charging-accumulator-in-UPS

Как ни странно - транс сделан с запасом :)Чего-чего, а вот этого от косоглазых я не ожидал... (пусть и с маленьким - 30W, но всё же)

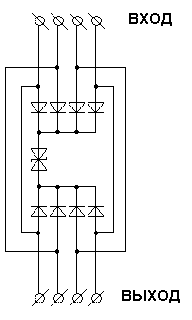

   Ещё одна интересная хреновина в конструкции, которую я раньше даже и не замечал — это возможность подключения через Smart-UPS сетевого кабеля, с целью дополнительной защиты. При ближайшем рассмотрении схема оказалась совсем простой, и защищены только две пары по которым передаются данные (для телефонной пары защита разведена, но не распаяна):

restoration-charging-accumulator-in-UPSrestoration-charging-accumulator-in-UPS

Довольно примитивная, но действенная схема по защите от всплесков высокого напряжения

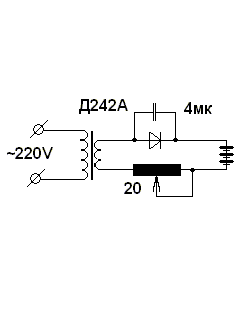

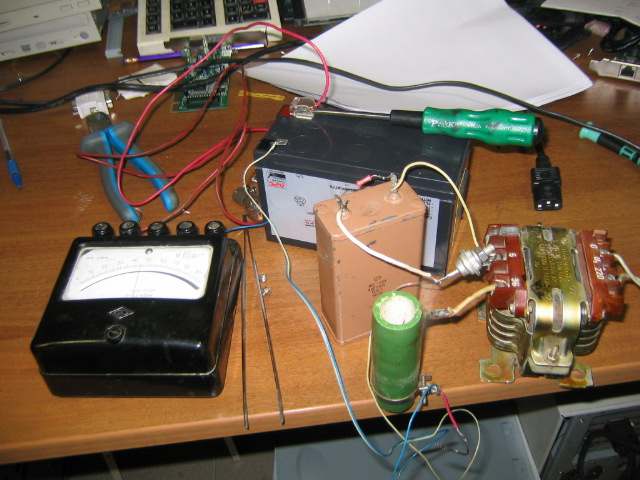

   Для восстановления работоспособности аккумуляторной батареи (12V 7.0Ah, банки вроде целые, ни одна не вздулась.), была собрана простенькая схема для заряда ассиметричным током(Предварительно я его разрядил до 10,8 вольта лампочкой на 21W):

restoration-charging-accumulator-in-UPSrestoration-charging-accumulator-in-UPS

Схема зарядного устройства для зарядки аккумуляторов ассиметричным током.

   Заряжался до 14,8 вольта, после чего снова разряжал. И так три раза. Зарядный ток был около 0,5 A. Первый раз разрядился совсем быстро — буквально за час. Со второго захода — за два с копейками, третий раз не разряжал, поставил на место. Когда его мучения окончились, он работал как новенький. Конечно, новым он от этого не стал, но работать ещё долго проработал. По-хорошему - трёх раз мало, надо было раз 5 его так прогнать, проработал бы гораздо дольше (через год с ним приключилась аналогичная история, но я там уже не работал, и как всё решилось не знаю...).
