Резисторы. Цветовая маркировка

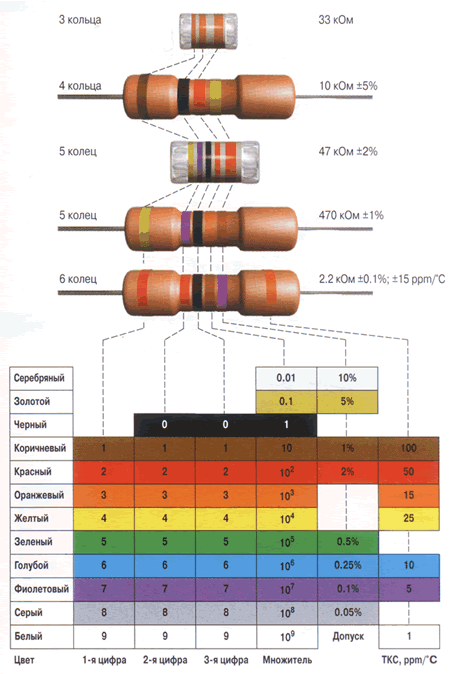

В соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других, что на практике выдерживается не всегда.

Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же.





resistors-color-marking
