Электронное зажигание для газовой плиты

Электронное зажигание для газовой плиты.

Современные газовые плиты выпускаются промышленностью с уже имеющимся встроенным электронным зажиганием газа. Что довольно удобно и более безопасно, чем использование спичек или ручной зажигалки. Но в стране имеется еще большое количество старых плит, не оборудованных такими устройствами. В этом случае может быть полезным применение схемы на рис. 1. Она довольно простая, что позволяет изготовить устройство самостоятельно.

 electronic-ignition-for-gas-fryer

Рис. 1. Электрическая схема преобразователя



 electronic-ignition-for-gas-fryer

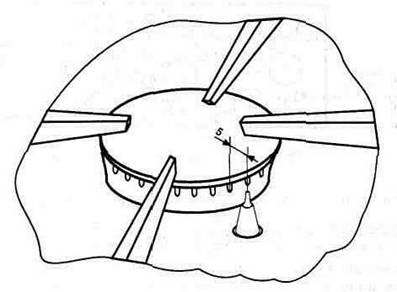

Рис.2 Расположение электрода поджига вблизи газовой горелки

Электрическая схема состоит из умножителя, повышающего в два раза сетевое напряжение на конденсаторах С1...С4. Конденсаторы заряжаются через резистор R1 и соответствующий диод, а при достижении напряжения величины 650 В открывается тиристор VS1 (напряжение открывания тиристора зависит от номиналов элементов — резистора R4 и емкости С5).

 electronic-ignition-for-gas-fryer

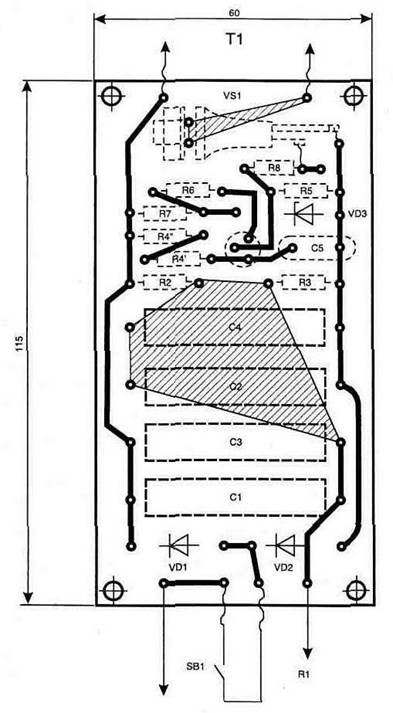

Рис. 3. Топология печатной платы

Топология печатной платы  зависит от номиналов элементов — резистора R4 и емкости С5). В этом случае происходит быстрый разряд конденсаторов через открытый тиристор и малое сопротивление первичной обмотки трансформатора Т1. В результате этого на вторичной обмотке трансформатора появляются импульсы высокого напряжения. Выводы трансформатора высоковольтным проводом соединяются с электродами, расположенными вблизи от газовых горелок, рис. 4.20. В качестве электродов, для поджига газа, можно воспользоваться отслужившими свой срок автомобильными свечами. Для этого потребуется снять с них металлическую рубашку (ножовкой по металлу) и закрепить под крышкой на диэлектрической пластине. При этом, если нажать кнопку SB1, искра будет появляться между двумя горелками одновременно. Если же горелок четыре (что наиболее часто встречается), то вторичных обмоток у трансформатора должно быть две и они могут иметь по 1000...1200 витков.

Настройка схемы заключается в подборе номинала резистора R4 (контролируя осциллографом напряжение на конденсаторах) таким, чтобы тиристор открывался периодически и синхронно с сетевыми заряжающими конденсаторы импульсами.

В схеме применены детали: резисторы R1 — ПЭВ-25, остальные типа МЛТ
конденсаторы С1...С4 типа МБМ, С5 — любого типа. Диоды можно заменить любыми выпрямительными на ток не менее 0,5 А и допустимое обратное напряжение не менее 400 В.

Конструкция высоковольтного трансформатора аналогична используемому в электрошоковом устройстве, но можно применить и трансформатор промышленного изготовления от электронных устройств зажигания газа.

Все элементы схемы, кроме резистора R1 и трансформатора Т1, расположены на печатной плате, рис.3

Вся конструкция закрывается диэлектрическим корпусом подходящих размеров, а кнопка SB1 закрепляется на корпусе плиты в удобном месте
