А. БУТОВ, с. Курба
Ярославской обл.

Предлагаемый сигнализатор подаст звуковой сигнал, если дверь бытового холодильника остается открытой более нескольких минут. Устройство включают в разрыв цепи питания лампы накаливания, освещающей холодильную камеру при открытой двери, и размещают за защитным щитком лампы в самой камере или, например, в верхнем приборном отсеке холодильника. В результате подключения сигнализатора эффективное значение напряжения, поступающего на лампу, уменьшается всего на 2 В, что никак не отражается на ее яркости.

Схема прибора показана на рис. 1. Выключатель SF1 и лампа EL1 — элементы конструкции холодильника. Его закрытая дверь удерживает контакты выключателя разомкнутыми. При открытой двери контакты замкнуты и в цепи лампы EL1 течет ток. Для питания сигнализатора использовано напряжение, падающее на резисторе R1. Оно ограничено стабилитроном VD1 и выпрямлено диодом VD2.

Signalizator-otkrytoy-dveri-holodilnika-1

Сразу после открывания двери конденсатор С2 разряжен, поэтому транзисторы VT1 и VT2 остаются закрытыми. Идет зарядка этого конденсатора через резистор R3. Если дверь не закрывают слишком долго, растущее напряжение на затворе полевого транзистора VT1 успевает превысить пороговое (с учетом падения напряжения на диоде VD5), в результате транзисторы VT1 и VT2 начинают открываться. Благодаря положительной обратной связи через диод VD4 процесс завершается лавинообразно.

При полностью открытых транзисторах на выводы питания электронного модуля электромеханического будильника через диод VD6 поступает напряжение, близкое к номинальному (1,5...2 В). Те выводы модуля, к которым первоначально были подключены замыкавшиеся при срабатывании будильника контакты, соединены перемычкой, поэтому имеющийся в модуле излучатель НА1 подает прерывистый звуковой сигнал.

Закрытая дверь холодильника размыкает контакты выключателя SF1, в результате ток в цепи лампы EL1 прекращается, напряжение на конденсаторе С1 быстро падает и лишившийся питания сигнализатор умолкает. Благодаря диоду VD3 конденсатор С2 быстро разряжается, после чего прибор готов к повторному отсчету выдержки.

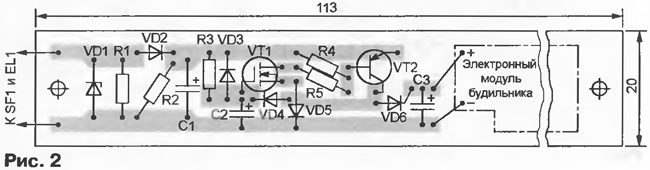

Устройство смонтировано на плате из фольгированного стеклотекстолита размерами 113x20 мм, показанной на рис. 2. Если ее предполагается поместить внутрь холодильной камеры, монтаж следует обязательно покрыть несколькими слоями влагостойкого лака, например, МЛ-92Т или ФЛ-98.

Signalizator-otkrytoy-dveri-holodilnika-2

На плате могут быть установлены резисторы МЛТ, С2-23, С1-4. Конденсатор С2 следует выбирать с возможно меньшим током утечки, например, К53-4. Можно попробовать установить здесь импортный оксидный конденсатор фирм «PHILIPS», «RUBYCON», «DON», «XENIA» на рабочее напряжение 35...63 В. Используя конденсаторы К50-35 или К53-19, получить достаточно стабильную выдержку длительностью в несколько минут невозможно.

Диоды — любые серий КД521, КД522, КД103, КД503, КД512, Д223, 1N4148. Стабилитрон КС433А заменяют на КС407А, BZX55C3V3, 1N4728A и другие отечественные и импортные с напряжением стабилизации 3,3 В при токе не менее 100 мА. Транзистор КП501В можно заменить аналогичным с другим буквенным индексом или одним из имеющихся в составе микросхем КР1064КТ1 А, К1014КТ1, КР1014КТ1. Транзистор КТ3107Г при необходимости заменяют любым маломощным кремниевым структуры р-n-р.

Электронный модуль, извлеченный из кварцевого электромеханического будильника «KANSAI» китайского производства, приклеивают к плате сигнализатора в указанном на рис. 2 месте. Срок службы механических узлов подобных будильников обычно не превышает года, но их электроника еще способна функционировать продолжительное время. Подойдут модули и от других будильников, в том числе отечественного производства. Учтите, время непрерывной подачи звукового сигнала многими из них ограничено одной минутой.

Налаживание сигнализатора заключается в установке желаемой задержки включения звука подборкой номиналов резистора R3 (его можно заменить несколькими, соединенными последовательно) и конденсатора С2. Чтобы не подвергать себя опасности электроудара, делать это рекомендуется, не подключая сигнализатор к холодильнику. Достаточно подать на выводы конденсатора С1, соблюдая полярность, напряжение 3...3.5 В от любого источника.

Следует отметить, что добиться задержки более 5 мин очень затруднительно. При установке внутрь холодильника сигнализатора, отрегулированного при комнатной температуре, выдержка обычно немного уменьшается.
