Индикатор напряжения аккумулятора

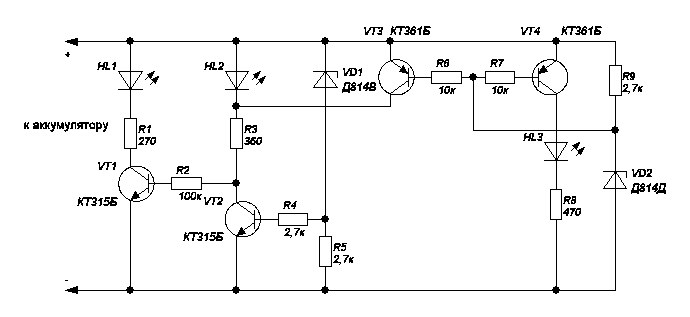

Эта простенькая схемка поможет быстро определить - помер аккумулятор в вашем авто или еще нет. Схемка вот она:


Итак, имеется три светодиода, которые будут загораться в зависимости от напряжения бортовой сети. Если напряжение 10В и меньше - горит светодиод HL1 - его лучше взять красного цвета. Если напряжение составляет 11...13В - горит желтый HL2. Если же напряжение 14В - гореть будет красный HL3.

Светодиоды можно применять любые, соответствующих цветов. Транзисторы КТ315Б и КТ361Б можно заменить на КТ3102БМ и КТ3107Б соотвественно. Стабилитрон Д814В можно заменить на КС510А, а Д814Д - на КС512А.
