Тахометр на микросхеме

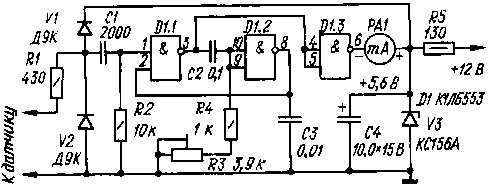

Для контроля частоты вращения коленчатого вала двигателя на автомобилях иногда устанавливают механические тахометры (например, ТХ193 на автомобиле ВАЗ-2103). Используя микросхемы, можно сделать надежный электронный тахометр, имеющий очень малые габариты. Принципиальная схема одного из таких устройств показана на рисунке.

Запускавшие импульсы с датчика поступают на вход ждущего мультивибратора, собранного на двух элементах D1.1 и D1.2, Времязадающая цепочка образована конденсатором С2 и резисторами R3, R4. Измерительный прибор — миллиамперметр РА1 включен на выходе элемента D1.3, который устраняет влияние нагрузки на работу мультивибратора. Так как амплитуда и длительность импульсов мультивибратора постоянны, то средний ток, протекающий через миллиамперметр, будет пропорционален частоте запускающих импульсов, т. е. частоте вращения коленчатого вала двигателя.


Частота следования запускающих импульсов F (в Гц) датчика связана с частотой вращения n (в мнн-1 коленчатою вала следующим образом: F=n*z/30k, где k — тактность, а z — число цилиндров двигателя. Используя эту формулу, можно откалибровать тахометр по сетевому напряжению.

Сначала полагают F равной 50 Гц, н для этой частоты определяют частоту вращения коленчатого вала. Затем на вход тахометра подают переменное напряжение 6...8 В частотой 50 Гц н резистором R3 устанавливают стрелку миллиамперметра PA1 против деления шкалы, соответствующего найденной частоте вращения коленчатого вала. Потом подключают к тахометру датчик, и прибор готов к работе. Более точно прибор можно откалибровать с помощью звукового генератора.

Датчик представляет собой 10 витков любого провода диаметром 0,5 мм в изоляции толщиной 1...1.5 мм, намотанных на высоковольтный провод, соединяющий катушку зажигания с распределителем. Миллиамперметр PAI с током полного отклонения стрелки 1 мА следует выбирать на группы приборов, стойких к тряске и вибрации.

Прибор питается от батареи аккумуляторов напряжением 12 В. Напряжение его питания стабилизировано цепью V3R5 (цепи питания микросхемы D1 на рисунки не показаны).

Ю. БЕЛЯЦКИЙ.

г.Москва.

Примечание редакции. Между выводом 6 элемента D1.3 и миллиамперметром РА1 следует включить токаограничительный резистор сопротивлением не менее 140 Ом.

РАДИО № 11, 1980 г., с. 46.
