Приемник прямого преобразования

Ю.Зирюкин (EU3AS),
225210, Брестская обл. г.Береза, ул.Северная, 55-35.

Радиоприемники прямого преобразования, как правило, однодиапазонные, так как для перекрытия всех любительских диапазонов гетеродин должен работать на частотах от 1,8 до 29,7 МГц, что требует применения переключаемых или сменных контуров гетеродина. Это значительно усложняет изготовление приемника и теряется главное преимущество гетеродинного приема - простота конструкции.

Предлагаемая схема гетеродина позволяет собрать 6-диапазонный приемник CW и SSB сигналов без каких-либо переключений в частотозадающем контуре. Для этого после перестраиваемого по частоте гетеродина ставится делитель на цифровой ИМС. При перестройке частоты Fr от 14 до 15 МГц и использовании делителя на 2, 4, 8 получаются следующие частоты:

1,75 - 1,875  fг/8
3,5 - 3,75  fг/4
7 - 7,5  fг/2
14 - 15  исп. частоты гетеродина fг
21 - 22,5  fг/2, исп. 3-я гармоника fг
28 - 30  исп. 2-я гармоника fг.

Диапазоны 160 и 80 м — неполные, а остальные имеют излишнее перекрытие. Можно на этом и остановиться, использовав верньер с большим замедлением, но лучше ввести переключение конденсаторов контура гетеродина, что позволит полностью перекрыть 1,8 и 3,5 МГц (до 2 и 3,8 МГц) и "сжать" остальные диапазоны.

Для проверки был изготовлен шестидиапазонный приемник. Для упрощения конструкции применены сменные платы с диапазонными полосовыми (фильтрами и конденсаторами контура гетеродина. Диапазон 10 м разбит на два — 28...28,5 и 28,5...29 МГц. Детали использованы наиболее простые и дешевые.

Приемник прямого преобразования

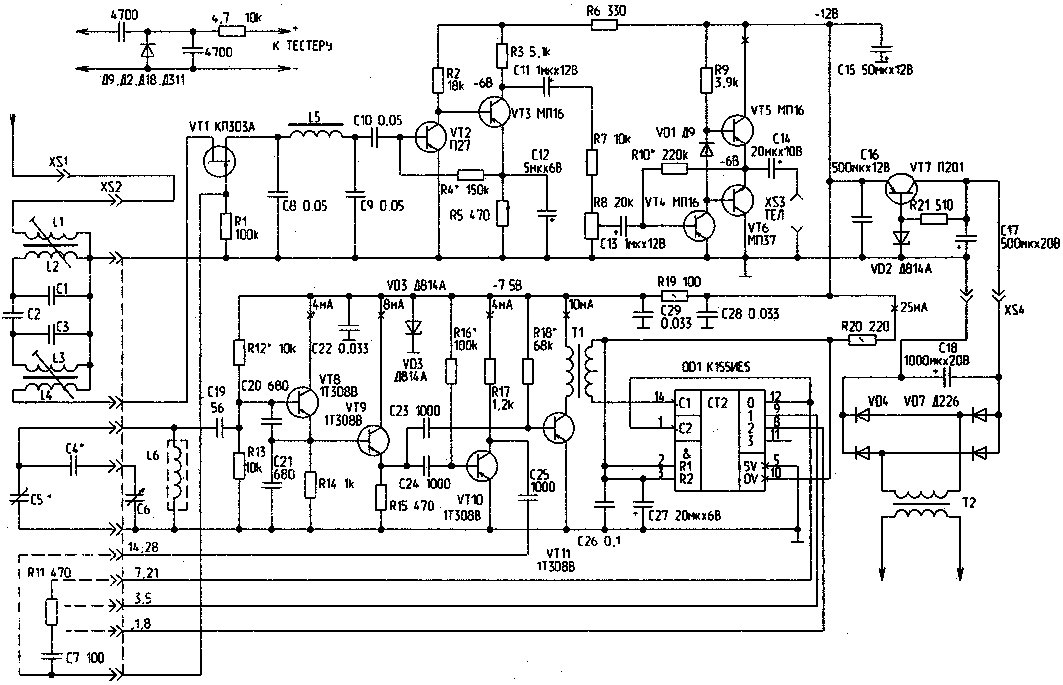

Схема представлена на рис.1.  Перестраиваемый гетеродин собран на VT8, VT9. На VT10 и VT11 собраны усилители напряжения гетеродина. На всех диапазонах на смеситель подается напряжение амплитудой 0,6...0,8 В. Для делителя выбрана ИМС К155ИЕ5, т.к. ее выходные импульсы имеют форму меандра (импульсы равной длительности). Цепочка R11 C7 уменьшает амплитуду импульсов до 0,6...0,8 В и улучшает их форму.

Напряжение гетеродина с частотой, соответствующей выбранному диапазону, подастся на смеситель на полевом транзисторе. Напряжение звуковой частоты после фильтра C8, L5, C9 с частотой среза около 3 кГц усиливается УЗЧ на VT2...VT6 и подается на головные телефоны.

Настройка сводится в основном к установке частот поддиапазонов подбором C5 и C4 на сменных платах и настройке полосовых фильтров. На 1,8 и 3,5 МГц вместо C4 установлены перемычки, непосредственно подключающие C6 к L6 и C19. Подстроечный C5 на плате 1,8 МГц не устанавливается. На платах 14 и 28 МГц C7 и R11 не используются, установлены перемычки.

Настройка полосовых фильтров особенностей не имеет. Число витков катушек L4 можно увеличить в 2...3 раза или даже подключить сток VT1 к C2, CЗ, L3 непосредственно, исключив L4.

При настройке транзисторных каскадов подбором резисторов, помеченных звездочкой (*), следует установить токи и напряжения, указанные на схеме. Более точно R16 и R18 подбираются по максимуму усиления. Измеряют ВЧ вольтметром или пробником-приставкой к тестеру (рис.1) на коллекторах VT10 и VT11.

Для уменьшения фона переменного тока выпрямитель собран отдельно, а проводники от разъема XS4 подпаяны непосредственно на выводы C17. Приемник должен иметь хорошее заземление и при работе следует располагать его вдали от сетевых проводов и электроприборов.

Детали. Контуры полосовых фильтров намотаны на гладкие каркасы диаметром 6 мм от KB контуров радиоприемников. Для диапазона 1,8 МГц — на четырехсекционные каркасы от ДВ-СВ контуров. Катушки связи наматываются поверх контурных примерно посередине. Намотка — виток к витку, провод—диаметром 0,45 мм (для диапазона 1,8—0,17мм).

Z6 наматывается виток к витку проводом 0,45 мм на керамическую трубку диаметром 12 мм от конденсатора КБГ 0,05 мкФ. Паяльником следует удалить один из отводов и извлечь рулончик бумаги с фольгой. Оставшийся отвод припаивается "на корпус". Экран для L6 — размером 35х35х40 мм, можно использовать стаканчик от реле РП. T1 намотан на кольцо — одну чашку от СБ-12. Наматывать — одновременно тремя проводами 20...30 витков ПЭЛШО 0,12. Один провод — первичная обмотка, два других соединяются последовательно — начало одного с концом другого и используются как вторичная обмотка. L5 намотана на кольцо К16х8х4 2000 НМ, 250 витков, провод диам. 0,1.

Таблица 1.
Номиналы частотоздающих элементов
Диапазон Элементы
L2, L3 L1, L4 C1, C3 C2 C4 C5
28 МГц 9 1,5 47 3 6.8 6/25
21 МГц 10 2 68 3 9,1 6/25
14 МГц 11 2,5 100 5,1 10 6/25
7 МГц 16 3 180 10 12 6/25
3,5 МГц 30 7 300 33 - 2/7
1,8 МГц 60 10 470 33 - -

В качестве переменного C6 использован подстроечный, с воздушным диэлектриком 1 КПВМ-2 (5 статорных и 6 роторных пластин). К его оси припаян отрезок оси переменного резистора СП длиной 15 мм, на котором крепится шкив верньера. Ось ручки настройки - ось и втулка резистора СП.

Трансформатор T2 — сетевой, от радиоприемника "Альпинист", или любой другой с напряжением на вторичной обмотке 12...18 В при токе не менее 80 мА. Резистором R21 устанавливают ток через стабилитрон 10...15 мА.

VT1 — КП303А, заменяют на КП303Б, В, Ж, И, желательно с меньшим напряжением отсечки. VT8...VT11 — 1Т308 с любыми буквенными индексами, заменимы на П416, П422, КТ326, КТ3126...КТ3128 с коэффициентом усиления более 60. VT2 — П27, П28, КТ3107, МП39Б. VT3...VT5 — любые из серий МП13-16. МП39-42, KT203, 208, 209 с коэффициентом усиления более 40. При использовании кремниевых транзисторов параметры приемника можно улучшить, но настроить схему будет труднее. VT7 — П201 ...203, П213...215, КТ814.

Разъем XS2 — укороченные гнезда от разъема ШР, припаяны к дорожкам основной платы. В них нужно вставить укороченные до 10...15 мм штырьки от разъема ШР и затем припаять к ним сменную плату. И так — для всех плат.

Значения емкостей C4 указаны для ориентировки, так как они зависят от типа примененного КПЕ C6, емкости монтажа и т.п. C6 желательно использовать не подстроечный, а переменный КПЕ от любого радиоприемника (с воздушным диэлектриком). Подстроечные КПВМ не рассчитаны на большое число поворотов ротора и быстро выходят из строя.

Описанная конструкция приемника была сделана для проверки, однако показала уверенный прием любительских станций ближней и средней зоны (Европа, Центральная и Западная Азия), а при хорошем прохождении — и дальних (Америка, Тихий Океан).

© РадиоЛюбитель №7, 1995 г.
