Приемник на микросхеме TDA7000 (174XA42)

Приемник на микросхеме TDA7000 (174XA42)


Диапазон частот микросхемы 1,5-150 МГц. В скобках указаны номиналы конденсаторов для узкополосной ЧМ (при этом 3-ю ножку микросхемы можно оставить свободной).

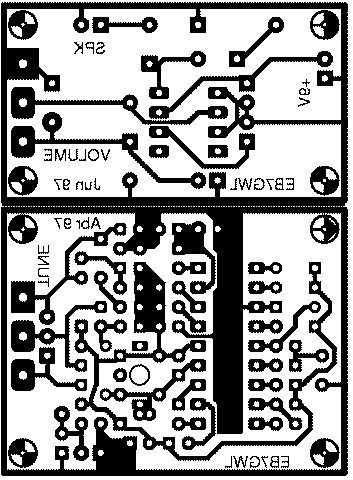

Чертеж печатной платы со стороны проводников

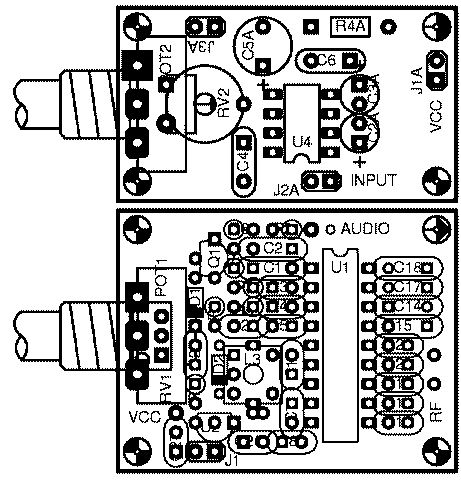

Чертеж печатной платы со стороны элементов

Литература:

1.К174ХА42 - однокристальный ЧМ приемник. Радио N 1 1997 г.

2.Однокристальные ЧМ приемники. Радио N 2 1997 г.

3.Радиоприемные устройства на микросхеме К174ХА42А. Радио N 5 1997 г.
