Радиостанция с AM

/РЛ 11-83/

Напряжение питания этой радиостанции 9 В. В режиме приема она потребляет ток 15 мА, а в режиме передачи - 25 мА. Дальность связи с телескопической антенной размером не менее 700 мм составляет 1 км.

Радиостанция построена по трансиверной схеме. Сигнал с антенны поступает на сверхрегенеративный каскад на транзисторе VT3 и далее через контакты переключателя "прием-передача" - на регулятор громкости и на вход УНЧ (VT3-VT5).

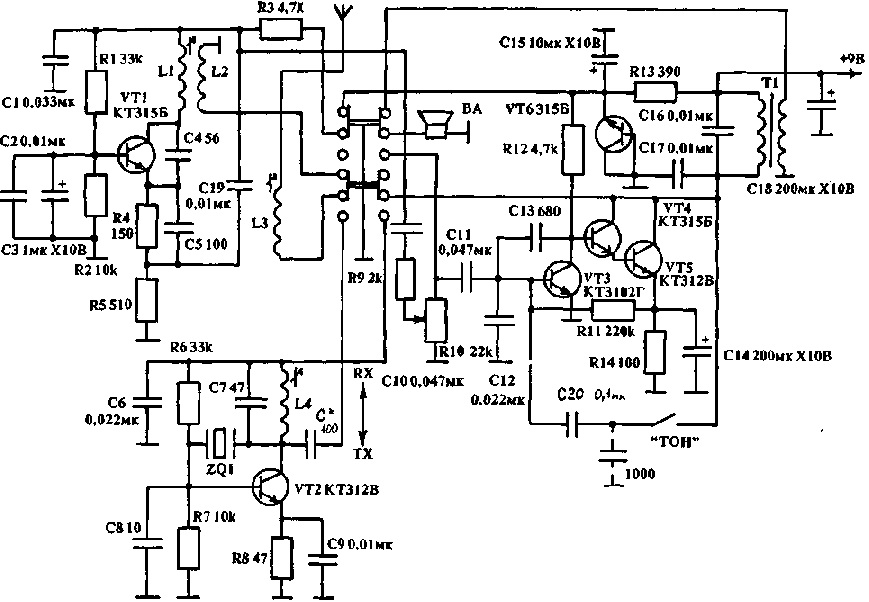

Рис. 1.

В режиме передачи сигнал с УНЧ подается в коллекторную цепь транзистора VT2. Кварц возбуждается на частоте 27,14 МГц. Сигнал с транзистора VT2 подается на удлинительную катушку L3 и далее - в антенну.

Детали радиостанции размещены на печатной плате из одностороннего фольгированного стеклотекстолита размером 80Х55. Экран от регулятора громкости к эмиттеру транзистора VT3 подключен по кратчайшему пути.

Детали - любые, малогабаритные. Трансформатор выходной - от радиоприемника "Селга-404" или ему подобный.

Катушки выполнены на каркасах диаметром 5 мм с подстроечниками из карбонильного железа. Они намотаны проводом ПЭВ-2 0,3. L3 устанавливается горизонтально.

Антенна соединяется с удлиняющей катушкой проводом минимальной длины. Переключатель "прием-передача" типа П2К. Динамическая головка типа 0,5ГДШ-2 или подобная.
