МАЯЧОК УКВ ДИАПАЗОНА

МАЯЧОК УКВ ДИАПАЗОНА

Игорь НЕЧАЕВ,
"Радио" №4 2002г.
(UA3WIA)

Для проверки и настройки различной аппаратуры УКВ диапазона и антенн радиолюбители часто применяют маломощный передатчик, так называемый "маячок". "Маячок" обычно располагают на расстоянии несколько десятков или сотен метров от места проведения регулировочных работ. Так как такие работы занимают, как правило, продолжительное время, передатчик должен быть снабжен автономным источником питания и обеспечивать стабильный по частоте и уровню сигнал в течение этого времени.

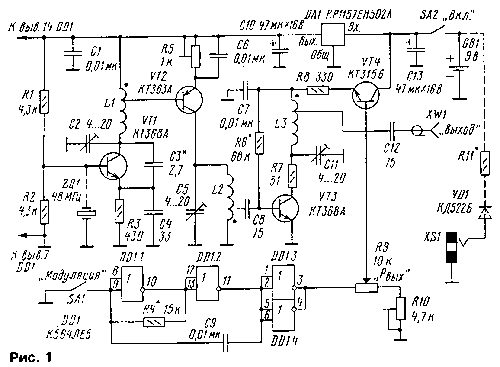

Схема такого передатчика показана на рис. 1. Он состоит из задающего генератора, умножителя частоты, выходного каскада, модулятора и генератор модулирующего сигнала. Устройство питается от батареи гальванических элементов или аккумуляторов общим напряжением 8 ..9,5 В. Напряжение питания на генераторы подано через стабилизатор напряжения на микросхеме DA1. Задающий генератор собран на транзисторе VT1 по схеме "емкостная трехточка" с кварцевой стабилизацией частоты. Резонатор ZQ1 работает на третьей гармонике, и его частота может находиться в интервале 48 ..48,66 МГц.

На транзисторе VT2 собран утроитель частоты. Транзистор работает с отсечкой коллекторного тока, его оптимальный режим устанавливается подстроечным резистором R5. Третья гармоника сигнала задающего генератора (в полосе частот 144... 146 МГц) выделяется контуром L2C5 и с части витков катушки L2 поступает на выходной каскад, транзистор VT3. В коллекторную цепь транзистора VT3 включен контур L3C11, также настроенный на эту частоту. С отвода катушки L3 сигнал передатчика через конденсатор С 12 поступает на антенное гнездо XW1.MAYACHOK-UKV-DIAPAZONA-2.jpg
На микросхеме DD1 собран генератор прямоугольных импульсов с рабочей частотой около 1 кГц, а на транзисторе VT4 — модулятор. Питание выходного каскада передатчика осуществляется через резистор R8 и транзистор VT4. Изменяя напряжение питания этого каскада, можно изменять уровень выходной мощности. Реализуется такая регулировка с помощью переменного резистора R9.
Если выключатель SA1 ("Модуляция") замкнут, то на выходе элементов микросхемы DD1.3, DD1.4 и, соответственно, на резисторе R9 будет стабильное постоянное напряжение. Изменяя переменным резистором R9 напряжение на базе транзистора VT4, изменяют уровень выходной мощности сигнала, при этом сигнал будет излучаться непрерывно. В положении SA1, показанном на схеме, включается генератор прямоугольных импульсов. Выходной каскад передатчика питается напряжением импульсной формы и будет реализован режим импульсной модуляции. Непрерывный сигнал передатчика можно принимать CW приемником, а сигнал с импульсной модуляцией — еще и AM приемником.

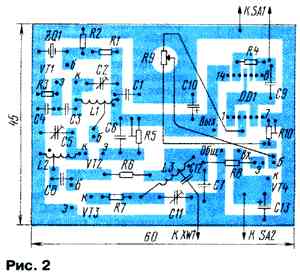

Практически все детали устройства размещают на печатной плате из двусторонне фольгированного стеклотекстолита, эскиз которой показан на рис. 2. Вторая сторона платы оставлена металлизированной и соединена в нескольких местах по краю платы с общим проводом первой стороны.
В передатчике применены детали следующих типов:  подстроечные конденсаторы — КТ4-25, КТ4-35, постоянные — КМ, КЛС. К10-17, оксидные — К50-16, К50-35. Постоянные резисторы — МЛТ, С2-33; подстроечные резисторы — СПЗ-19; переменный — СПО, СП4-1. Транзистор VT1 можно заменить на КТ316А; VT2 — на КТ363Б; VT3 - на КТ368Б. Микросхему DD1 можно заменить на К564ЛА7, DA1 — на любой аналогичный маломощный интегральный стабилизатор серии 78хх. Выключатели SA1, SA2 — любые малогабаритные. Возможен вариант применения резистора R9 с выключателем, например, типа СПЗ-4вМ. Соответственно, необходимость в SA2 отпадает. Гнездо XW1 —любое высокочастотное малогабаритное. Кварцевый резонатор ZQ1 — гармониковый на указанные выше частоты или на 16000.. 16220 кГц (первая гармоника) в малогабаритном исполнении. Желательно обратить внимание, чтобы частота устройства не попала на вызывные каналы диапазона 144 МГц.
Катушка индуктивности L1 намотана проводом ПЭВ-2 0,4 на оправке диаметром 4 мм и содержит 13 витков с отводом от 4-го витка. Катушки L2, L3 намотаны таким же проводом на оправке диаметром 3,5 мм и содержат по 6 витков с отводом от 1 -го и 2,5-го витка соответственно.
Выводы деталей перед пайкой укорачивают до минимальной длины.
Плата вместе с источником питания размещается в металлическом корпусе прямоугольной формы размерами 104х64х25 мм. На короткой боковой стенке корпуса, рядом с катушкой индуктивности L3, устанавливают гнездо XW1, на этой же стороне устанавливают переключатели SA1 и SA2. Переменный резистор R9 через отверстие в плате закрепляют непосредственно на лицевой стороне корпуса.
Налаживание передатчика начинают с задающего генератора. Конденсатором С2 добиваются устойчивой генерации на частоте кварцевого резонатора.
Если генератор будет работать и на других частотах, то емкость конденсатора СЗ надо уменьшить, если же генератор не возбуждается, то емкость C3 следует увеличить. Затем конденсаторами С5 и С11 настраивают соответствующие контуры на частоту выходного сигнала, а подстроенным резистором R5 устанавливают режим работы утроителя частоты, при котором получается максимум сигнала третьей гармоники. Сигнал контролируют высокочастотным осциллографом с входным сопротивлением 50 Ом, подключенным к выходу устройства.
Подстроечным резистором R10 устанавливают минимальный уровень выходного сигнала, который можно получить на выходе устройства. При желании переменный резистор R9 можно снабдить градуированной шкалой.
В авторском варианте передатчика уровень выходной мощности можно регулировать от 0,01 до 2 мВт.
Если режим импульсной модуляции не нужен, схему можно упростить, исключив элементы DD1, R4, С9, SA1, а левый по схеме вывод переменного резистора R9 соединить с выходом микросхемы DA1.
"Маячок" потребляет ток 9 мА в режиме непрерывного сигнала и 7 мА —в режиме импульсной модуляции. Если для питания устройства использован аккумулятор, то для его зарядки целесообразно на корпусе установить любое малогабаритное гнездо и в схему дополнительно ввести диод и резистор (цепочка XS1VD1R11 на рис 1 показана пунктиром) Сопротивление резистора R 11 подбирают таким, чтобы обеспечить номинальный ток заряда аккумулятора от источника постоянного напряжения 12 В.
