Простой ЧМ передатчик

Simple FM transmitter.

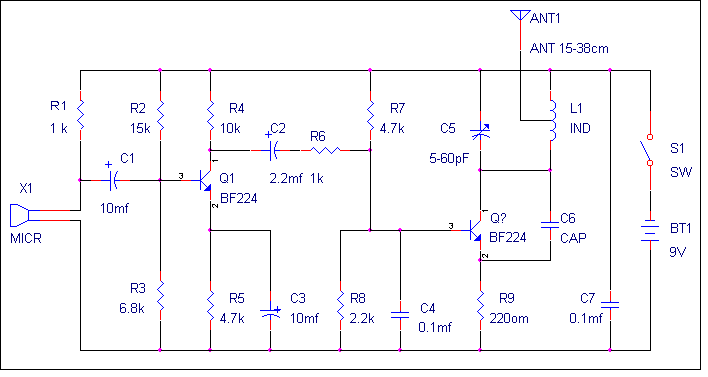

Схема представленная выше это простой радиомикрофон собранный на двух транзисторах, эксплуатируемый в диапазонах 80 - 130 MHz. Учитывая ограничения по напряжению питания, длине антенны и излучаемой мощности, обычно на такие беспроволочные микрофоны не требуется никакая лицензия. К особенностям этой схемы необходимо отнести след. требования: Сопротивление R6 ограничивает уровень сигнала, поступающий с микрофонного усилителя. Катушку L1 и C6 изготавливают следующим образом - на карандаш наматывают одновременно в два слоя катушку состоящую из 6 витков. Далее снимаете образовавшуюся катушку с карандаша. Фактически Вы получили две катушки, одна из них будет использоваться в качестве экрана, вторая непосредственно и будет катушкой L1. Диаметр провода катушки желательно использовать 0.5-0.8 мм. К катушке L1 припаевается антенна на второй виток катушки со стороны транзистора. Катушку экран Вы запаеваете на массу. Конденсатор C6 требеут подборки по мах излучаемой мощности в пределах (1-33pF) Как вариант конденсатор можно изготовить из провода. Настраивают передатчик на требуемую частоту с помощью конденсатора C5, сжимая и раздвигая витки катушки L1 добиваются максимального уровня излучения. Для увеличения стабильности частоты желательно стабилизировать напряжение питания и перейти на напряжение питания 5-6 Вольт.
