На рис.1,2 представлены примеры схем ЧМ-передатчиков, созданных на основе туннельных диодов.

Туннельные диоды, как известно, при некоторых режимах обладают отрицательным динамическим (!!) сопротивлением. Благодаря этому свойству данные элементы могут выполнять функции генераторов колебаний и усилителей радиосигналов.

Помещенный в цепь колебательного контура туннельный диод компенсирует потери и обеспечивает генерацию незатухающих колебаний. Простейшие цепи частотной модуляции, несколько дополнительных элементов - и ЧМ-радиопередатчик готов. Именно так построены представленные устройства.

Данные маломощные УКВ ЧМ-устройства обеспечивают передачу информации на расстоянии нескольких десятков метров при чувствительности УКВ-приемника 5-10 мкВ и длине передающей антенны 1 м - 0.5 м для частот 70-144 МГц (оптимальная длина антенны -1/4 длины радиоволны). Увеличение частоты позволяет уменьшить длину антенны. Это вместе с простотой конструкции позволяет создавать сверхминиатюрную аппаратуру. Несмотря на относительно скромные расстояния работы, данные устройства могут представлять определенный интерес.

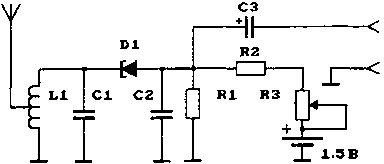

Рис.1. Схема ЧМ-передатчика на тунельном диоде с автотрансформаторным включением антенны.

Элементы для схемы УКВ ЧМ-передатчика (рис.1.) на туннельном диоде:

R1=33.R2=100,R3=510;

С 1=20-40, С2=10н-68н, СЗ=4.7мкФ-20мкФ;

D1 - туннельный диод, например, АИ201А или аналогичные;

LI - бескаркасная, 5+2 (2витка от "земли") витков ПЭВ-2 0.8, диаметр катушки 8 мм.

Монтаж.

Монтаж осуществляется в соответствии с обычными требованиями по конструированию ВЧ-устройств: минимальная длина проводников, экранирование и т.д.

Настройка.

Переменным резистором R3 устанавливается рабочая точка, при которой возникает устойчивая генерация. Частота устанавливается изменением длины катушки и величины емкости С1.

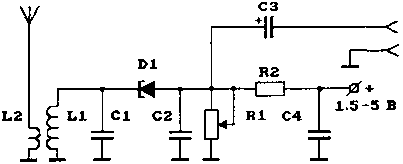

Рис.2. Схема ЧМ-передатчика на тунельном диоде с трансформаторным включением антенны.

Элементы для схемы УКВ ЧМ-передатчика (рис.2.) на туннельном диоде:

R1=100, R2=300;

С 1=20-40, С2=10н-68н, СЗ=4.7мкФ-20мкФ, С4=0.1мкФ;

D1 - туннельный диод, например, АИ201А или аналогичные;

L1 - бескаркасная, 7 витков ПЭВ-2 0.8, внутренний диаметр катушки 8 мм, L2 - бескаркасная, 3 витка ПЭВ-2 0.6, длина катушки 4 мм, внутренний диаметр катушки 2.5-3 мм.

Настройка.

Переменным резистором R1 устанавливается рабочая точка, при которой возникает устойчивая генерация. Частота устанавливается изменением длины катушки и величины емкости С1.

Монтаж.

Монтаж осуществляется в соответствии с обычными требованиями по конструированию ВЧ-устройств: минимальная длина проводников, экранирование и т. д.

Замечание

Приведенные схемы ЧМ-радиопередатчиков обладают интересной особенностью: радиопередатчики достаточно просто превращаются в радиоприемники. Для этого вместо микрофона, конечно, следует использовать УНЧ с громкоговорителем или телефоны (наушники), кроме того. возможно потребуется изменить режим туннельного диода. Конечно. чувствительность такого радиоприемника будет невелика.
