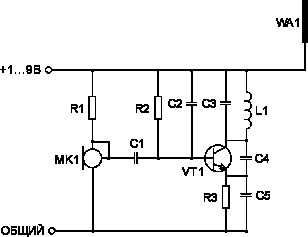

Экономичный, малогабаритный передатчик на 96-108 МГц. См. рис.


В те недалекие времена, когда за жучки еще не так круто гоняли, на Митьке можно было увидеть и купить несколько видов этих изделий - в розетках-тройниках, ручках и параллелепипедах из компаунда. Большинство из них было сделано по приведенной ниже схеме. Мы лично собрали несколько таких устройств (из разных марок деталей) и убедились в работоспособности и хороших параметрах схемы-высокая стабильность частоты, высокая чувствительность (разборчиво слышен очень тихий шепот на расстоянии 2 м) и достаточная дальность передачи (при питании 9В, на приемник плеера "SONY", по прямой видимости - не менее 100 м, а в железобетонном доме - по квартире стабильно, дальше не пробовали). Все детали легкодоступны. Размещайте его где хотите - в меру фантазии.

Резисторы (Все 0,125 Вт)

R1 - 50...110 k R2 - 300 k R3 - 200

Конденсаторы (Любые)

С1 - 47 Н С2 - 510 С3 - 30 р С4 - 8,2 р С5 - 120 р
Транзистор - VТ1 - КТ368 в пластмассе. Коэффициент усиления его должен быть не менее 150. Материал корпуса значения не имеет, но вроде лучше пластмасса.

КТ368 в металле

Микрофон "Сосна"


Если требуется разместить жучек в плоской вещи (например в калькуляторе), тоёможно использовать планарный транзистор КТ3101.

Тогда L1 будет содержать витков 15 провода 0,25...0,3 и иметь диаметр - 1,5 мм. Для частоты 96 МГц катушка L1 содержит 5-6 витков провода ПЭЛ-1 (любой медный изолированный) диаметром 0,68 мм (0,5 - 0,8 мм) на оправке диаметром 5 мм. Пишут, что работа жучка улучшается, если намотать L1 на корпус транзистора. Как правило, из-за различий параметров деталей и применения близких номиналов сигнал может оказаться в любом месте УКВ диапазона. Антенна - кусок провода около 30 см. Для уменьшения длины антенны можно попробовать сделать ее резонансной, навив на диэлектрической оправке некоторое количество витков, которое подбирается опытным путем. Оно зависит от параметров конструкции и транзистора. Например, на оправке диаметром 2,5 мм длина антенны, намотанной проводом диаметром 0,16 мм, получалась от 40 до 60 мм.

В конструкции применен малогабаритный микрофон "Сосна" (на рисунке). Его реальные размеры 9х5х2 мм. Чем выше чувствительность, тем лучше.

Подбор микрофона по оптимальному току осуществляется резистором R1 в пределах 15к. Не пренебрегайте этим, часто работа жучка улучшается, а иногда из-за плохой подборки номинала этого резистора может быть очень слабая чувствительность.

Резистором R2 следует подобрать смещение по постоянному току транзистора. Если не возбуждаются колебания, то надо подобрать С4 (если схема собрана правильно).

Антенну настраивают в резонанс следующим образом:антенну-провод берут заранее большей длины и, откусывая по 1 см, с помощью индикатора напряженности поля (схем много в литературе, ничего сложного) определяют максимум излучения. Ток потребления при этом должен быть минимален. Частоту настраивают сжимая или раздвигая витки катушки L1. Если вы не уверены в правильности своего выбора, то желательно залить ее компаундом (эпоксидкой, хуже "Моментом"), чтобы избежать ухода частоты от теплового расширения, механических воздействий и микрофонного эффекта (постучите по катушке при работе передатчика и услышите дребезжание в приемнике). Приемником в экспериментах может служить любой приемник с УКВ диапазоном (желательно расширенным - 65-109 МГц).
