Радиопередатчик с AM в диапазоне 27 - 30 Мгц с питанием от сети

Основное достоинство этого передатчика в том, что он питается от сети 220В и в качестве антенны использует провода этой же сети. Приемник принимает сигналы либо через антенну , либо через специальный сетевой адаптер.


 Задающий генератор передатчика собран на транзисторе VT2. Для питания микрофона применен параметрический стабилизатор напряжения на резисторе R1 и светодиоде VD1. Транзистор VT1 - УНЧ, сигнал с которого модулирует по амплитуде задающий генератор. ВЧ сигнал с катушки связи L2 через конденсатор С9 поступает в электросеть.
Источник питания собран по бестрансформаторной схеме, с параметрическим стабилизатором на резисторе R5 и стабилитроне VD2, конденсатор С6 сглаживает пульсации напряжения. Транзисторы типа КТ315, дроссель Др1 - ДПМ 0,1 индуктивностью 60 - 90 мкГн. Конденсаторы С6 и С9 на напряжение не менее 300 В. Катушки намотаны на ферритовом стержне от подстроечника катушек диаметром 2,8 мм, L1 имеет 14 витков, L2 - 3 витка поверх нее проводом ПЭВ 0,23 мм. Диоды VD3, VD4 типа КД105 или другие на напряжение не менее 300 В. Стабилитрон VD2 - КС191Ж или любой другой на напряжение 8 -11 В.

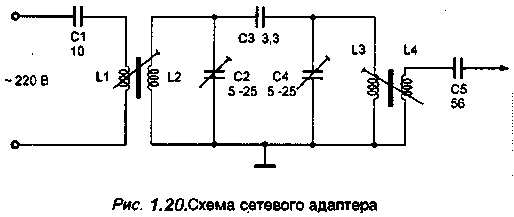

Для приема сигналов этого передатчика применяется специальный адаптер, схема которого представлена на рис. 1.20. Катушки L2, L3, L4 и конденсаторы С2, СЗ, С4 образуют двухконтурный ФСС. Катушки L1, L2, L3, L4 намотаны на каркасах от ВЧ катушек переносных приемников, содержат 2, 14,14,и 5 витков соответственно проводом ПЭВ 0,23 мм. Конденсатор С1 на напряжение 300 В, С2 и С4 - подстроечные.


 ВНИМАНИЕ ! При работе с этими устройствами соблюдайте правила и меры безопасности, т.к. элементы устройств находятся под напряжением 220 В !
