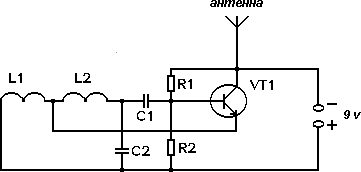

Генератор помех для телевизора


Jammer-for-TV

R1 - 4,7к
R2 - 30к
L1 - 6 витков
L2 - 4 витка
C1 - 150пф
C2 - подстроечный
VT1 - П416
Антенна - длинной 0,5 - 1м. L1 и L2 наматывать на карандаш. Диаметр провода - 1 - 2мм. Транзистор желательно брать с большей буквой. Настройка осуществляется подстройкой С2 и подбором количества витков L1 и L2.
