Защита от Лазерного (оптического) метода получения информации

Защита от Лазерного (оптического) метода получения информации

Для скрытности проведения перехвата речевых сообщений из помещений могут быть использованы устройства, в которых передача информации осуществляется в оптическом диапазоне. Чаще всего используется невидимый для простого глаза инфракрасный диапазон излучения.

Наиболее сложными и дорогостоящими средствами дистанционного перехвата речи из помещений являются лазерные устройства. Принцип их действия заключается в посылке зондирующего луча в направлении источника звука и приеме этого луча после отражения от каких-либо предметов, например, оконных стекол, зеркал и т. д. Эти предметы вибрируют под действием окружающих звуков и модулируют своими колебаниями лазерный луч. Приняв отраженный от них луч, можно восстановить модулирующие колебания. Исходя из этого, рассмотрим один из достаточно простых, но очень эффективных способов защиты от лазерных устройств. Он заключается в том, чтобы с помощью специальных устройств сделать амплитуду вибрации стекла много большей, чем вызванную голосом человека. При этом на приемной стороне возникают трудности в детектированип речевого сигнала. Ниже приведены схемы и описания некоторых подобных устройств.

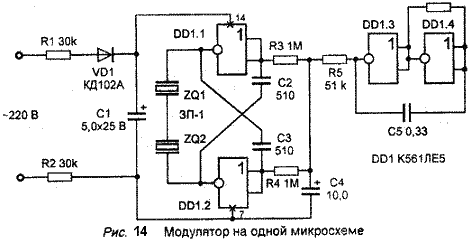

Этот модулятор питается от сети переменного тока напряжением 220 В. Принципиальная схема модулятора приведена на рис. 14.

  Напряжение сети гасится резисторами R1 и R2 и выпрямляется диодом VD1 типа КД102А. Конденсатор С1 уменьшает пульсации выпрямленного напряжения. Модулятор выполнен на одной микросхеме К561ЛЕ5. По своему схемному пострению он напоминает генератор качающей частоты или частотный модулятор. На элементах DD1.3 и DD1.4 собран управляющий генератор низкой частоты. С его выхода прямоугольные импульсы поступают на интегрирующую цепочку R5, С4. При этом конденсатор С4 то заряжается через резистор R5, те разряжается через него. Поэтому на конденсаторе С4 получается напряжение треугольной формы, которое используется для управления генератором на элементах DD1.1, DD1.2. Этот генератор собран по схеме симметричного мультивибратора. Конденсаторы С2 и С3 поочередно заряжаются через резисторы R3 и R4 от источника треугольно то напряжения. Поэтому на выходе генератора будет иметь место сигнал, частота которого "плавает" в области звуковых частот речевого диапазона. Поскольку питание генератора не стабилизировано, то это приводит к усложнению характера генерируемых сигналов. Нагрузкой генератора служат пьезокерамические излучатели ZQ1 и ZQ2 типа ЗП-1. Микросхему DD1 можно заменить на К561ЛА7 и даже на К561ЛН1 , К561ЛН2, либо на микросхемы серий 564, 1561. Излучатели ZQ1 и ZQ2 могут быть любыми, их, количество может быть от одного до четырех. Они могут быть соединены последовательно или параллельно-последовательно.
