Детектор высокочастотных излучений

Очень может пригодиться в жизни детектор электромагнитных излучений (ДЭИ). С его помощью можно оценить мощность сигнала радиостанции, настроить передающую антенну, проверить электромагнитные излучения от приборов в Вашем доме и наконец - найти того пресловутого "жучка", которыми "наверное кишмя кишит" Ваша квартира или офис.


Рис. 1.

Самый простой ДЭИ представляет собой обыкновенный детекторный приемник с открытым контуром (т.е. входным контуром практически является антенна) рис. 1. При таком включении чувствителььность практически одинакава в диапазоне частот от 0,05 до 500 МГц, но ограничена порогом вольтамперной характеристики диода в детекторе. Поэтому тут лучше применить германиевые диоды, но и это не решает проблемму в достаточной мере.

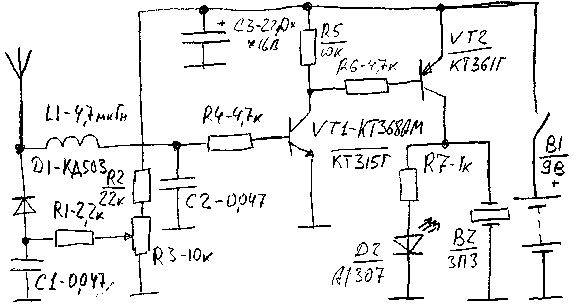

Значительно повысить чувствительность схемы можно подав на диод детектора незначительный постоянный ток - тем самым мы выводим его рабочую точку за граница порогового значения, рис. 2.


Рис. 2.

Резистором R3 регулируют чувствительность ДЭИ. УПТ на транзисторах VT1, VT2, работающий в ключевом режиме, усиливает принятый и продетектированный сигнал. Его нагрузгой является пьезокристал и светодиод. При появлении источника электромагнитного излучения в непосредственной блиости (0,5...1,5 м) от антенны устройства ДЭИ издает характерные попискивания. При этом индикаторный светодиод периодически вспыхивает.

Еще более увеличить чувствительность можно применив усилитель радиочастоты. Данный прибор представляет собой детектор электромагнитного поля, работающий в диапазоне частот от 5 до 300 МГц, который в отличие от стандартного стрелочного прототипа оборудован системой звуковой сигнализации уровня измеряемого излучения. Детектор компактен и надежен в использовании. Возможно, именно это устройство поможет защитить Вашу частную жизнь от нежелательного вмешательства извне. Собрать устройство можно из набора “МАСТЕР КИТ” NS178.

Обычно, детекторы электромагнитного поля, схемы которых опубликованы в различных изданиях, имеют ряд недостатков, а именно неудовлетворительной чувствительностью и использованием габаритного стрелочного прибора для индикации уровня излучения в измеряемой точке.
