Простейшие индикаторы напряженности электромагнитного поля

Рассмотрим простейший индикатор напряженности электромагнитного поля в диапазоне 27 МГц. Принципиальная схема прибора приведена на рис. 5.17. Он состоит из антенны, колебательного контура L1C1, диода VD1. конденсатора С2 и измерительного прибора.
Работает устройство следующим образом. Через антенну на колебательный контур поступают ВЧ колебания. Контур отфильтровывает колебания диапа­зона 27 МГц из смеси частот. Выделенные колебания ВЧ детектируются дио­дом VD1, благодаря чему на выход диода проходят только положительные по­луволны принимаемых частот. Огибающая этих частот представляет собой НЧ колебания. Остатки ВЧ колебаний фильтруются конденсатором С2. При этом •При этом через измерительный прибор потечет ток. который содержит переменную и по­стоянную составляющие. Измеряемый прибором постоянный ток примерно про­порционален напряженности поля, действующей в месте приема. Этот детектор можно выполнить в виде приставки к любому тестеру.
Катушка L1 диаметром 7 мм с подстроечным сердечником имеет 10 витков провода ПЭВ-1 0.5 мм. Антенна выполнена на стальной проволоки длиной 50 см

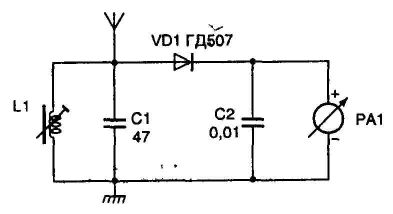

Рис. 5.17 Простейший индикатор напряженности поля диапазона 27 МГц


Чувствительность прибора можно значительно повысить, если перед детек­тором установить усилитель ВЧ. Принципиальная схема такого устройства представлена на рис. 5.18. Эта схема, по сравнению с предыдущей, имеет более высокую чувствительность передатчика. Теперь излучение может быть зафик­сировано на расстоянии несколько метров.

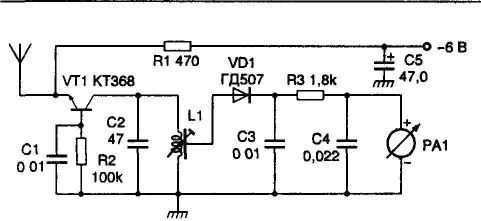

 Риc 5.18 Индикатор с усилителем ВЧ

 Высокочастотный транзистор VT1 включен по схеме с обшей базой и рабо­тает в качестве селективного усилителя. Колебательный контур L1C2 включен в его коллекторную цепь. Связь контура с детектором осуществляется через отвод от катушки L1. Конденсатор СЗ отфильтровывает высокочастотные со­ставляющие. Резистор R3 и конденсатор С4 выполняют функцию фильтра НЧ.
Катушка L1 намотана на каркасе с подстроечным сердечником диаметром 7 мм проводом ПЭВ-1 0.5 мм. Антенна выполнена из стальной проволоки длиной около 1 м.
Для высокочастотного диапазона 430 МГц можно также собрать очень про­стую конструкцию индикатора напряженности ноля. Принципиальная схема такого прибора приведена на рис. 5.19. а. Индикатор, схема которого показана на рис. 5.19. б, позволяет оп|>елелить направление на источник излучения.


11.htm

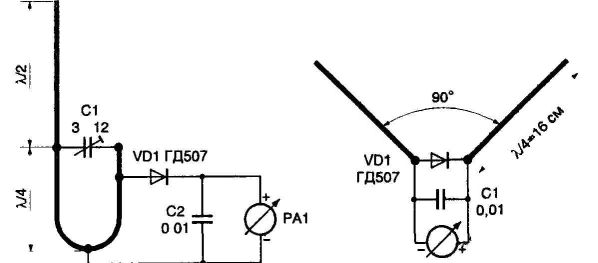

а) б) Рис 5 19 Индикаторы диапазона 430 МГц
