Индикатор напряженности поля диапазона 0,95... 1,7 ГГц

Индикатор напряженности поля диапазона 0,95... 1,7 ГГц



В последнее время в составе радиозакладок все чаще используются передающие устройства сверхвысокочастотного (СВЧ) диапазона. Это обусловлено тем, что волны этого диапазона хорошо проходят через кирпичные и бетонные стены, а антенна передающего устройства имеет малые габариты при большой эффективности ее использования. Для обнаружения СВЧ излучения радиопе-редающего устройства, установленного в вашей квартире, можно использовать прибор, схема которого приведена на рис. 5.21.

Основные характеристики индикатора:

Диапазон рабочих частот, ГГц................................................... 0,95 —1,7

Уровень входного сигнала, мВ ................................................... 0,1 —0,5

Коэффициент усиления СВЧ сигнала, дБ..................................... 30 — 36

Входное сопротивление, Ом................................................................ 75

Потребляемый ток не более, мА .......................................................... 50

Напряжение питания, В ...........................................................+9—20 В

Выходной СВЧ сигнал с антенны поступает на входной разъем XW1 детектора и усиливается СВЧ усилителем па транзисторах VT1—VT4 до уровня 3...7 мВ. Усилитель состоит из четырех одинаковых каскадов, выполненных на транзисторах, включенных по схеме с общим эмиттером, с резонансными связями. Линии L1—L4 служат коллекторными нагрузками транзисторов и имеют индуктивное сопротивление 75 Ом на частоте 1,25 ГГц. Разделительные конденсаторы СЗ, С7, С 11 имеют емкостное сопротивление 75 Ом на частоте 1,25 ГГц. Такое построение усилителя позволяет добиться максимального усиления каскадов, однако неравномерность коэффициента усиления в рабочей полосе частот достигает 12 дБ. К коллектору транзистора VT4 подключен амплитудный детектор на диоде VD5 с фильтром R18C17. Продетектированный сигнал усиливается усилителем постоянного тока на ОУ DA1. Его коэффициент усиления по напряжению равен 100. К выходу ОУ подключен стрелочный индикатор, показывающий уровень выходного сигнала. Подстроечным резистором R26 балансируют ОУ так, чтобы компенсировать начальное напряжение смещения самого ОУ и собственные шумы СВЧ усилителя.

На микросхеме DD1, транзисторах VT5, VT6 и диодах VD3, VD4 собран преобразователь напряжения для питания ОУ. На элементах DD1.1, DD1.2 выполнен задающий генератор, вырабатывающий прямоугольные импульсы с частотой следования около 4 кГц. Транзисторы VT5 и VT6 обеспечивают усиление по мощности этих импульсов. На диодах VD3, VD4 и конденсаторах С13, С 14 собран умножитель напряжения. В результате на конденсаторе С 14 формируется отрицательное напряжение — 12 В при напряжении питания усилителя СВЧ +15 В. Напряжения питания ОУ сгабилизированы на уровне 6,8 В стабилитронами VD2 и VD6..

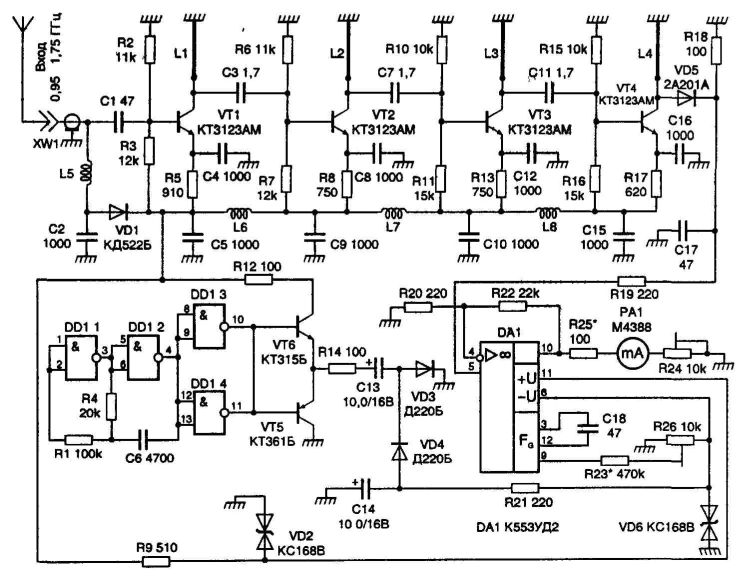

Рис. 5.21. Индикатор напряженности поля диапазона 0,95. .1,7 ГГц

Элементы индикатора размещены на печатной плате из двустороннего фоль-гированного стеклотекстолита толщиной 1,5 мм. Плата заключена в латунный экран, к которому припаяна по периметру. Элементы находятся со стороны печатных проводников, вторая, фольгированная, сторона платы служит общим проводом.

Линии LI —L4 представляют собой отрезки медного посеребренного провода длиной 13 и диаметром 0,6 мм, которые впаяны в боковую стенку латунного экрана на высоте 2,5 мм над платой. Все дроссели — бескаркасные с внутренним диаметром 2 мм, намотаны проводом ПЭЛ 0,2 мм. Отрезки провода для намотки имеют длину 80 мм. Входным разъемом XW1 служит кабельный (75 Ом) разъем СГС.

В устройстве применены постоянные резисторы МЛТ и подстроечные СП5-1ВА, конденсаторы КД1 (С4, С5, С8-С10, С 12, С 15, С 16) диаметром 5 мм с отпаянными выводами и КМ, КТ (остальные) Оксидные конденсаторы — К53. Электромагнитный индикатор с током полного отклонения 0,5...1 мА — от любого магнитофона

Микросхему К561ЛА7 можно заменить на К176ЛА7, К1561ЛА7, К553УД2 -на К153УД2 или КР140УД6, КР140УД7. Стабилитроны - любые кремниевые с напряжением стабилизации 5,6...6,8 В (КС156Г, КС168А). Диод VD5 2А201А можно заменить на ДК-4В, 2А202А или ГИ401А, ГИ401Б.

Налаживание устройства начинают с проверки цепей питания. Временно отпаивают резисторы R9 и R21. После подачи ноложи1ельного напряжения питания +12 В измеряют напряжение па конденсаторе С 14, которое должно быть не менее -10 В. В противном случае по осциллографу убеждаются в наличии переменного напряжения на выводах 4 и 10 (11) микросхемы DD1. Если напряжение отсутствует, убеждаются в исправности микросхемы и правильности монтажа. Если переменное напряжение присутствует, проверяют исправность транзисторов VT5, VT6, диодов VD3, VD4 и конденсаторов С13, С14.

После налаживания преобразователя напряжения припаивают резисторы R9, R21 и проверяют напряжение на выходе ОУ и подстройкой сопротивления резистора R26 устанавливают нулевой уровень.

После этого на вход устройства подают сигнал напряжением 100 мкВ и частотой 1,25 ГГц с генератора СВЧ. Резистором R24 добиваются полного отклонения стрелки индикатора РА1.
