Схемы восстановления заряда у батареек

Схемы восстановления заряда у батареек

Проблема повторного использования гальванических элементов питания давно волнует любителей электроники. В технической литературе неоднократно публиковались различные методы "оживления" элементов, но, как правило, они помогали только один раз, да и ожидаемой емкости не давали.

В результате экспериментов удалось определить оптимальные токовые режимы регенерации и разработать зарядные устройства, пригодные для большинства элементов. При этом они обретали первоначальную емкость, а иногда и несколько превосходящую ее.

Восстанавливать нужно элементы, а не батареи из них, поскольку даже один из последовательно соединенных элементов батареи, пришедший в негодность (разряженный ниже допустимого уровня) делает невозможным восстановление батареи.

Что касается процесса зарядки, то она должна проводиться асимметричным током с напряжением 2,4...2,45 В. При меньшем напряжении регенерация весьма затягивается и элементы после 8...10 часов не набирают и половинной емкости. При большем же напряжении нередки случаи вскипания элементов, и они приходят в негодность.

Перед началом зарядки элемента необходимо провести его диагностику, смысл которой состоит в определении способности элемента выдерживать определенную нагрузку. Для этого к элементу подключают вначале вольтметр и измеряют остаточное напряжение, которое не должно быть ниже 1 В. (Элемент с меньшим напряжением непригоден к регенерации.) Затем нагружают элемент на 1...2 секунды резистором 10 Ом, и, если напряжение элемента упадет не более чем на 0,2 В, он пригоден к регенерации.


Электрическая схема зарядного устройства, приведенная на рисунке (предложил Б. И. Богомолов), рассчитана на зарядку одновременно шести элементов (G1...G6 типа 373, 316, 332, 343 и других аналогичных им).

Самой ответственной деталью схемы является трансформатор Т1, так как напряжение во вторичной обмотке у него должно быть строго в пределах 2,4...2,45 В независимо от количества подключенных к нему в качестве нагрузки регенерируемых элементов.

Если готового трансформатора с таким выходным напряжением найти не удастся, то можно приспособить уже имеющийся трансформатор мощностью не менее 3 Вт, намотав на нем дополнительно вторичную обмотку на нужное напряжение проводом марки ПЭЛ или ПЭВ диаметром 0,8.,.1,2 мм. Соединительные провода между трансформатором и зарядными цепями должны быть возможно большего сечения.

Продолжительность регенерации 4...5, а иногда и 8 часов. Периодически тот или иной элемент надо вынимать из блока и проверять его по методике, приведенной выше для диагностики элементов, а можно следить с помощью вольтметра за напряжением на заряжаемых элементах и, как только оно достигнет 1,8...1,9 В, регенерацию прекратить, иначе элемент может перезарядиться и выйти из строя. Аналогично поступают в случае нагрева какого-либо элемента.

Лучше всего восстанавливаются элементы, работающие в детских игрушках, если ставить их на регенерацию сразу же после разряда. Причем такие элементы, особенно с цинковыми стаканами, допускают многоразовую регенерацию. Несколько хуже ведут себя современные элементы в металлическом корпусе.

В любом случае, главное для регенерации не допускать глубокого разряда элемента и вовремя ставить его на подзарядку, так что не спешите выбрасывать отработанные гальванические элементы.

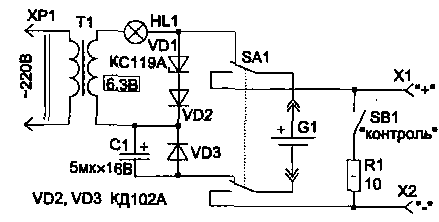

Вторая схема использует тот же принцип подзарядки элементов пульсирующим ассимметричным электрическим током. Она предложена С. Глазовым и проще в изготовлении, так как позволяет использовать любой трансформатор с обмоткой, имеющей напряжение 6,3 В. Лампа накаливания HL1 (6,3 В; 0,22 А) выполняет не только сигнальные функции, но и ограничивает зарядный ток элемента, а также предохраняет трансформатор в случае коротких замыканий в цепи зарядки.

Стабилитрон VD1 типа КС119А ограничивает напряжение заряда элемента. Он может быть заменен набором из последовательно включенных диодов - двух кремниевых и одного германиевого - с допустимым током не менее 100 мА. Диоды VD2 и VD3 — любые кремниевые с тем же допустимым средним током, например КД102А, КД212А.

Емкость конденсатора С1 — от 3 до 5 мкФ на рабочее напряжение не менее 16В. Цепь из переключателя SA1 и контрольных гнезд Х1, Х2 для подключения вольтметра. Резистор R1 — 10 Ом и кнопка SB1 служат для диагностики элемента G1 и контроля его состояния до и после регенерации.

Нормальному состоянию соответствует напряжение не менее 1,4 В и его уменьшение при подключении нагрузки не более чем на 0,2 В. О степени заряженности элемента можно также судить по яркости свечения лампы HL1. До подключения элемента она светится примерно в полнакала. При подключении разряженного элемента яркость свечения заметно увеличивается, а в конце цикла зарядки подключение и отключение элемента почти не вызывает изменения яркости.

При подзарядке элементов типа СЦ-30, СЦ-21 и других (для наручных часов) необходимо последовательно с элементом включать резистор на 300...500 Ом. Элементы батареи типа 336 и других заряжаются поочередно. Для доступа к каждому из них нужно вскрыть картонное донышко батареи.


Если требуется восстановить заряд только у элементов питания серии СЦ, схему для регенерации можно упростить, исключив трансформатор (рисунок выше).

Работает схема аналогично вышеприведенным. Зарядный ток (1зар) элемента G1 протекает через элементы VD1, R1 в момент положительной полуволны сетевого напряжения. Величина Iзар зависит от величины R1. В момент отрицательной полуволны диод VD1 закрыт и разряд идет по цепи VD2, R2. Соотношение Iзар и Iразр выбрано 10:1. У каждого типа элемента серии СЦ своя емкость, но известно, что величина зарядного тока должна составлять примерно десятую часть от электрической емкости элемента питания. Например, для СЦ-21 — емкость 38 мА-ч (Iзар=3,8 мА, Iразр=0,38 мА), для СЦ-59 — емкость 30 мА-ч (Iзар=3 мА, Iразр=0,3 мА). На схеме указаны номиналы резисторов для регенерации элементов СЦ-59 и СЦ-21, а для других типов их легко определить, воспользовавшись соотношениями: R1=220/2·lзap, R2=0,1·R1.

Установленный в схеме стабилитрон VD3 в работе зарядного устройства участия не принимает, но выполняет функцию защитного устройства от поражения электрическим током — при отключенном элементе G1 на контактах Х2, ХЗ напряжение не сможет возрасти больше, чем уровень стабилизации. Стабилитрон КС175 подойдет с любой последней буквой в обозначении или же может быть заменен двумя стабилитронами типа Д814А, включенными последовательно навстречу друг другу ("плюс" к "плюсу"). В качестве диодов VD1, VD2 подойдут любые с рабочим обратным напряжением не менее 400 В.

Время регенерации элементов составляет 6...10 часов. Сразу после регенерации напряжение на элементе будет немного превышать паспортную величину, но через несколько часов установится номинальное — 1,5 В.

Восстанавливать таким образом элементы СЦ удается три-четыре раза, если их ставить вовремя на подзарядку, не допуская полного разряда (ниже 1В).

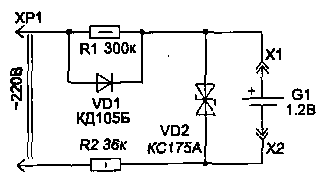

Аналогичный принцип работы имеет схема, показанная выше. Она в особых пояснениях не нуждается.
