СХЕМА ИМПУЛЬСНОГО ПРЕОБРАЗОВАТЕЛЯ С 12 В НА 220 В 50 Гц

СХЕМА ИМПУЛЬСНОГО ПРЕОБРАЗОВАТЕЛЯ С 12 В НА 220 В 50 Гц

 Иногда, при отсутствии сетевой проводки, возникает необходимость питать бытовые электроприборы от бортовой сети автомобиля. В литературе описано немало простейших преобразователей с 12 на 220 В, но работающих на повышенной частоте. Для осветительной лампы или электронной удочки это еще допустимо, но не все бытовые приборы, рассчитанные на частоту сети 50 Гц, могут работать на более высокой частоте. Кроме того, ни одна из опубликованных схем не имеет защиты от перегрузки.

  К данному преобразователю могут подключаться любые бытовые приборы мощностью до 100 Вт (при использовании более мощного трансформатора ее можно увеличить).

  Предложенная схема преобразователя (рис. 1) работает на частоте 50Гц и имеет защиту от перегрузки по току. Кроме того, данный преобразователь дает на выходе форму сигнала, более приближенную к синусу, что снижает уровень высокочастотных гармоник (помех).

scheme-pulse-converter-12-220

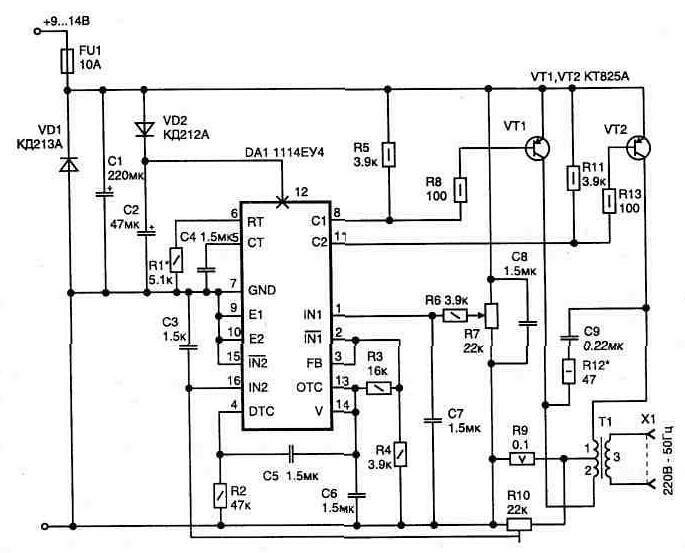

Рис. 1 Электрическая схема импульсного преобразователя с 12 В на 220 В 50 Гц

  Устройство собрано на специально предназначенной для импульсных источников питания микросхеме 1114ЕУ4 (импортный аналог TL494CN или TL494LN). Это позволяет уменьшить число применяемых деталей и сделать схему довольно простой.

  Внутри микросхемы имеется автогенератор со схемой для получения выходных импульсов с широтно-импульсной модуляцией, а также ряд дополнительных узлов, обеспечивающих ее расширенные возможности. Подробно работа микросхемы описана в справочной литературе [Л17].

  Выходные ключи микросхемы рассчитаны на ток не более 200 мА, и, чтобы управлять большей мощностью, выходные импульсы поступают на базу ключевых транзисторов VT1, VT2. Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения питания (перегорит только входной предох ранитель FU1).

scheme-pulse-converter-12-220

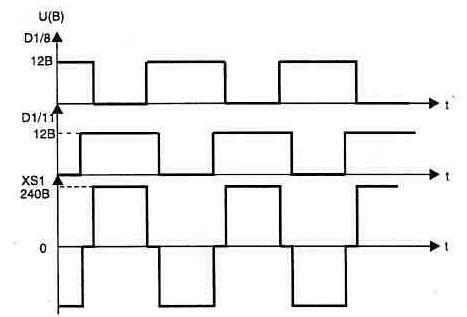

Рис. 2 Форма напряжения в контрольных точках

  Налаживание устройства начинается при отключенном трансформаторе с установки частоты задающего генератор 100 Гц с помощью времязадающей цепи из резистора R1 и конденсатора С4. Так как микросхема имеет двухтактный выход, выходная частота равна половине частоты автогенератора (50 Гц на выходах DA1/8 и DA1/11). Резистором R7 настраиваем форму выходных импульсов микросхемы в соответствии с диаграммой, приведенной на рис. 2. После этого подключаем трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В (измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25...60 Вт.

  Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов, для того чтобы убрать выбросы в трансформаторе по фронтам в момент переходных процессов при коммутации тока.

  Защита по току на 10 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока.

  Преобразователь не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190...240 В.

scheme-pulse-converter-12-220

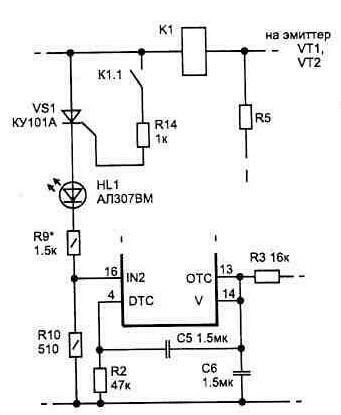

Рис. 3 Электрическая схема защиты импульсного преобразователя

  Преобразователь потребляет на холостом ходу не более 1 А, а с нагрузкой — ток увеличивается пропорционально мощности.

  Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 кв. см.

  Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный. Обмотки 1 и 2 содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм; обмотка 3 содержит 700 витков провода диаметром 0,5 мм. Обмотки 1 и 2 должны быть симметричными — это условие легко выполняется при их одновременной намотке (сразу двумя проводами).

  В схеме применены детали: конденсаторы С1, С2 типа К52-1, СЗ...С8 — типа К10-17, С9 — К73-17В; постоянные резисторы R9 типа С5-16МВ, R12 — С5-5. а остальные типа МЛТ; подстроечный R7 типа С5-2.

  Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм.

  В случае перегрузки преобразователя, при срабатывании режима ограничения тока, пониженное напряжение питания допустимо не для всех радиоэлектронных устройств. В этом случае защиту по току можно выполнить с автоматическим полным отключением преобразователя, рис. 3. Для этих целей удобно воспользоваться токовым реле К1, группа контактов которого включает тиристор VS1. Такое реле несложно изготовить самостоятельно на основе геркона, а вариант конструкции К1 показан на рис. 3. Ток, при котором замыкаются контакты геркона К1.1, настраивается изменением числа витков обмотки (одного слоя вполне хватит).

  При срабатывании защиты будет светиться индикатор HL1, а чтобы вернуть схему в рабочее состояние, потребуется отключить на некоторое время питание преобразователя.
