Телефония
Передача звука по ИК каналу
И. Нечаев, г. Курск
Чтобы прослушивать телевизионные передачи на головные телефоны, совсем не обязательно тянуть от телевизора проводную линию связи. Выручит предлагаемая беспроводная система (о ней уже рассказывалось в статье В. Гущина, И. Фостяка "Трансляция на ИК лучах" в "Радио", 1986, № 1, с. 27), использующая инфракрасное (И К) излучение светодиодов. Иными словами, на телевизоре устанавливают маломощный передатчик, излучающий модулированные звуковой частотой инфракрасные волны, а к головным телефонам крепят приемник, улавливающий эти волны и выделяющий из них модулирующий сигнал.

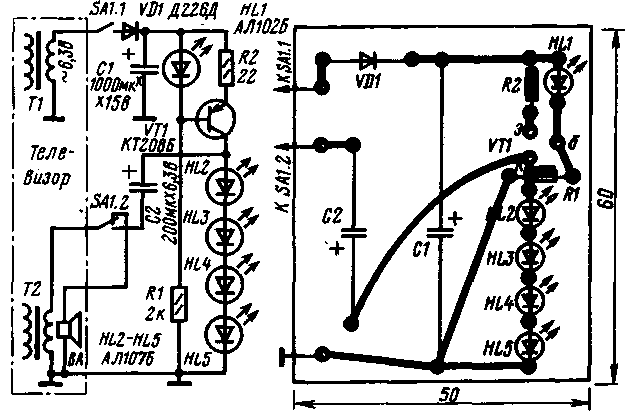

Схема приставки-передатчика к ламповому телевизору приведена на рис.1. Для питания передатчика использован однополупериодный и выпрямитель на диоде VD1, переменное напряжение на который подается с накальной обмотки трансформатора питания (Т1) телевизора через контакты SA1.1 переключателя режима работы. Выпрямленное напряжение сглаживается оксидным конденсатором С1 и поступает на стабилизатор тока, выполненный на транзисторе VT1. В качестве опорного элемента в стабилизаторе используется светодиод HL1, который одновременно служит индикатором включения передатчика.
Рис. 1.
Оптический телефон
Для постройки оптической линии связи не требуется специального разрешения, ее можно с успехом использовать в труднодоступной местности, на спортивных соревнованиях, в туристских походах. Линия связи работает по принципу оптического телефона, дальность связи до 500 метров (рис. 1).
Носителем информации у в ней являются не радиоволны, а луч света. Чтобы луч “наполнить” необходимыми сообщениями, его нужно промодулировать. Делается это так. Электрический сигнал с микрофона подается на усилитель низкой частоты, где вместо громкоговорителя включается лампочкa от карманного фонарика. Ток, протекающий через лампочку, меняется в зависимости от передаваемого сигнала, значит, меняется яркость лампочки. Световой поток оказывается промодулированным напряжением звуковой частоты. Луч, направленный в сторону приемного устройства, должен быть хорошо сфокусированньм, чтобы он меньше рассеивался.
В приемнике сигнал демодулируется, то есть расшифровывается. Луч через линзу попадает на светочувствительный элемент, где преобразуется в электрические колебания звуковой частоты, которые затем усиливаются и воспроизводятся через наушники.
Для одностороннего разговора в пределах прямой видимости достаточно иметь один светопередатчик и один светоприемник. Для двусторонней связи понадобится два одинаковых комплекта приемопередатчиков.

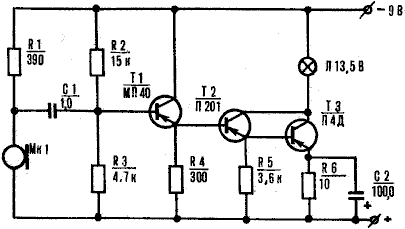

Передатчик оптического телефона (рис. 2) работает от угольного микрофона Мк1. Напряжение звуковой частоты микрофона через разделительный конденсатор С1 попадает на вход трехкаскадного усилителя.
СВЕТОТЕЛЕФОН НА БАЗЕ ЛАЗЕРНОЙ УКАЗКИ
И. НЕЧАЕВ, г. Курск
О лазерной указке и ее применении для дистанционного управления уже рассказывалось в статье автора "Новые "профессии" лазерной указки" ("Радио", 1999, N 10). В предлагаемой статье описан другой вариант использования указки - для создания светотелефона, обеспечивающего беспроводную связь между абонентами.

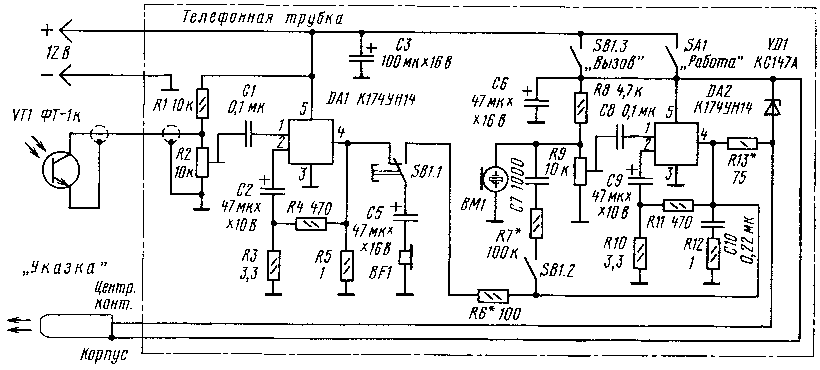

Возможность использования лазерной указки для передачи сигналов 3Ч на некоторое расстояние обусловлено тем, что мощность ее излучения зависит от значения питающего напряжения. Поэтому при изменении напряжения в такт с речевым сигналом получается амплитудная модуляция. Если луч указки направить на приемник абонента, в котором установлен фотодатчик с усилителем, в динамической головке приемника раздастся звук. Два приемопередатчика, размещенных в пунктах связи, образуют светотелефон. Схема одного приемопередатчика приведена на рис. 1.
Лазерную указку не переделывают, а лишь подключают к электронной "начинке" устройства, причем корпус соединяют с плюсом питания. Устройство состоит из передающего и приемного узлов, которые конструктивно размещены в телефонной трубке (кроме указки и фототранзистора). Питание поступает от автономного или сетевого блока.
