Павел Комаристый, г. Калининград

Aqua Controller

Основной функционал:
  плавное включение-выключение освещения (рассвет-закат) 2 канала + люминесцентные лампы;
  контроль температуры (включение выключение обогревателя);
  подача жидких удобрений по времени (Микро, Макро, Железо);
  контроль системы фильтрации (вкл-выкл по расписанию);
  контроль подачи CO2 в аквариум (вкл-выкл по расписанию);
  установка часов и календаря;
  режим "Профилактики" с возможностью ручного включения-выключения исполнительных устройств (освещение, фильтр, обогрев, CO2);

Также планировалось реализовать автоматическое кормление рыб, посредством управления шаговым двигателем и созданием механической части самой кормушки, но руки пока не дошли, да и памяти и выходов Arduino Nano явно недостаточно.

Итак для сборки АкваКонтроллера нам понадобится:

1. Arduino Nano v 3.0 ATMEGA328P;

2. Модуль часов реального времени DS3231 I2C RTC;

3. LCD display 2004A I2C;

4. Блок реле 5V 4 канала;

5. Датчик температуры DS18B20 водонепроницаемый;

6. Три Дозирующий перистальтических насоса DC 12V;

7. Блок питания или драйвер 12V (для питания самой схемы и светодиодного освещения;

8. DC-DC преобразователь XL6009;

9. Ну и по мелочи: несколько мосфетов, транзасторов, тактильные кнопки 6*6*25 мм, китайская USB зарядка 5V, пищалка (buzzer 12085) и др.

Схема акваконтроллера представлена ниже:

Schematic AQUAController Sheet-1 20190227191124

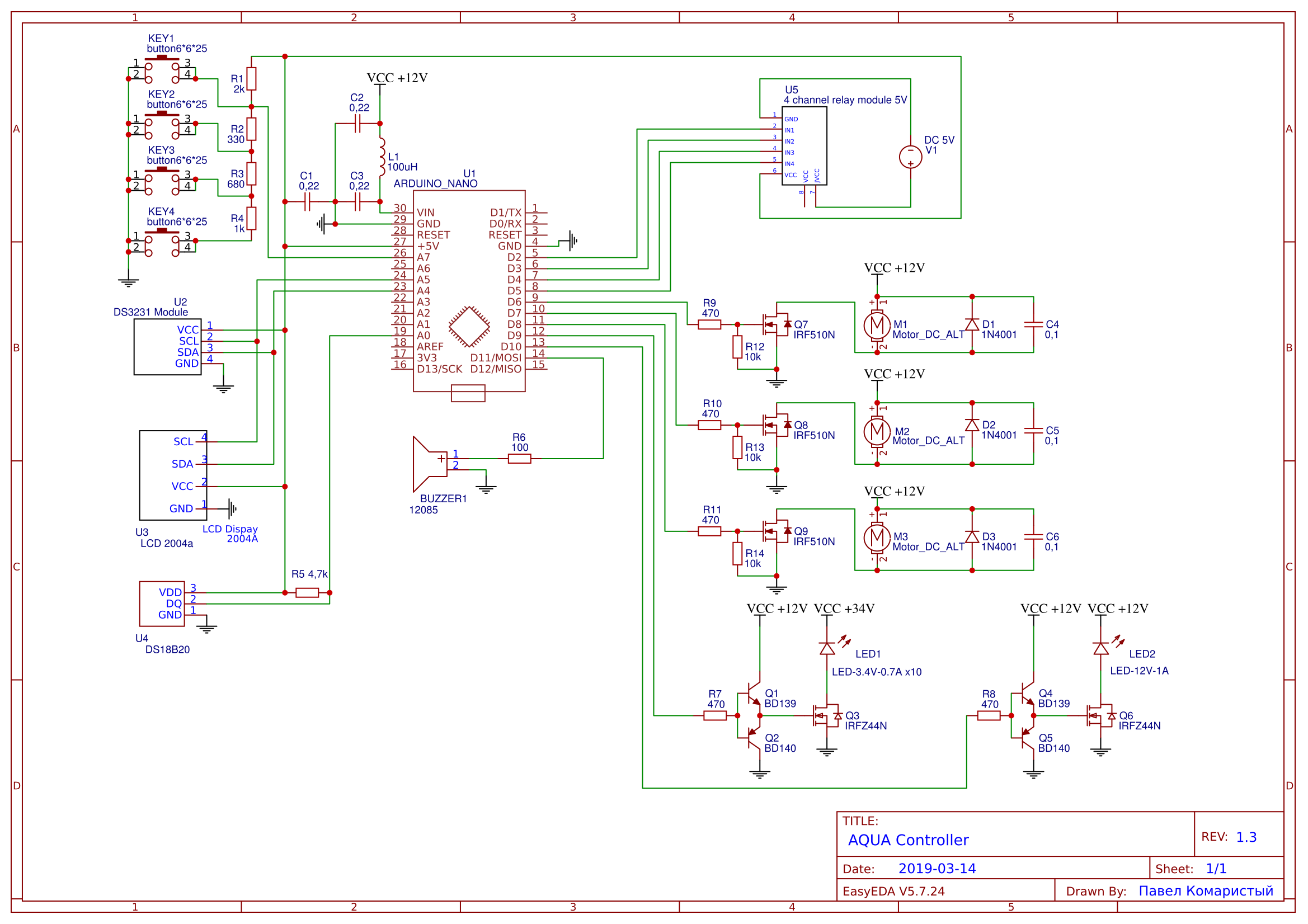

Позже, после сборки схема была несколько доработана (добавлены подтягивающие резисторы в цепи затвора-истока мосфетов для предотвращения ложных запусков перистальтических насосов, рализовна полная гальваническая развязка блока силовых реле с основной схемой для предотвращения помех, и установлены LC-фильтры в цепи питания Ардуины и на нагрузочные розетки исполнительных устройств (особенно на розетку люминесцентных ламп с пускателем). Итоговую схему вы можете наблюдать ниже:

Schematic AQUAController

 Почти все собрано навесным монтажем с помощью соединительных проводов (продаются такие специально для ардуины). На печатной плате спаяна только силовая часть (мосфеты) и кнопки управления.

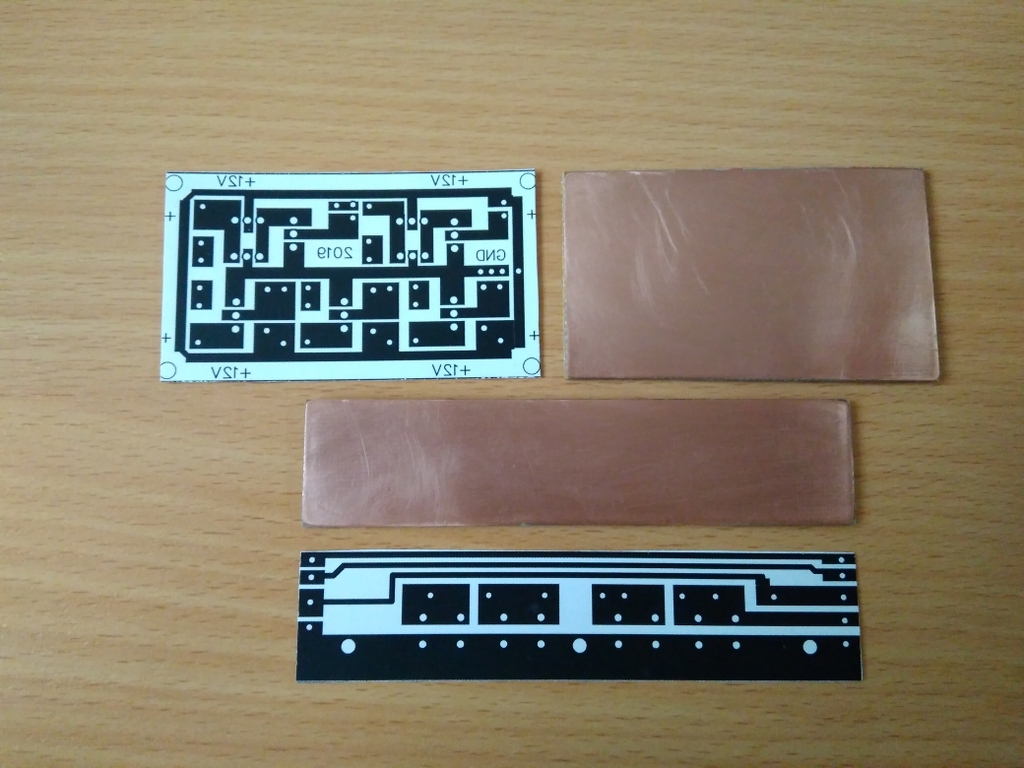

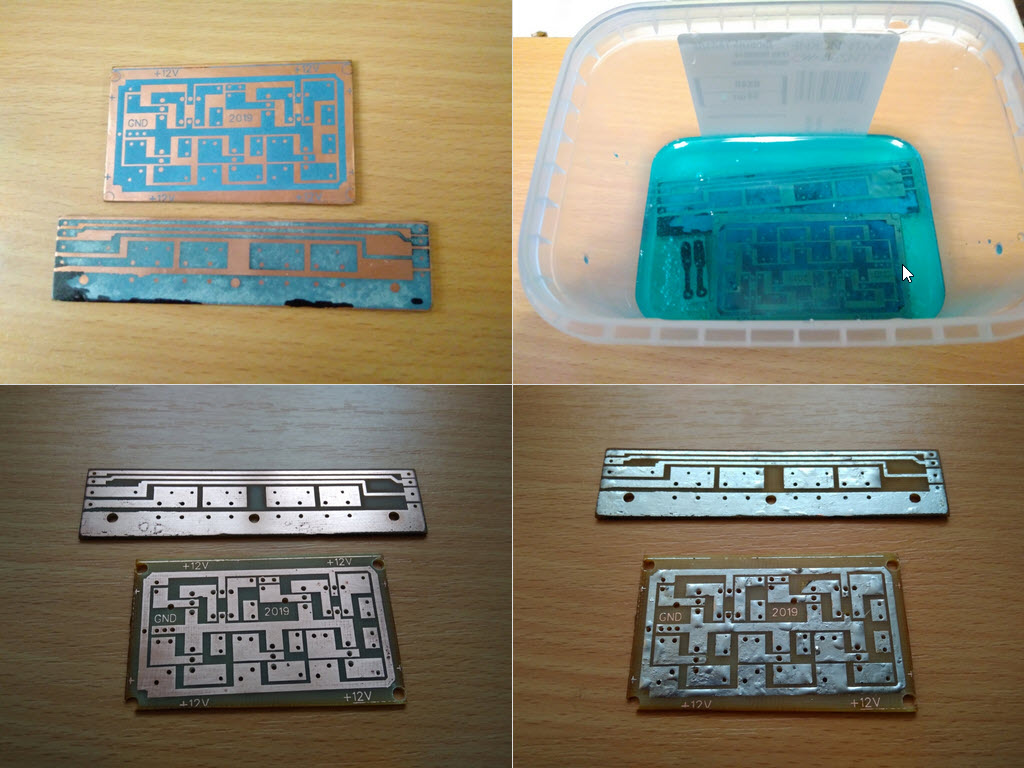

Итак, изготавливаем печатные платы:

pplata

pplata1

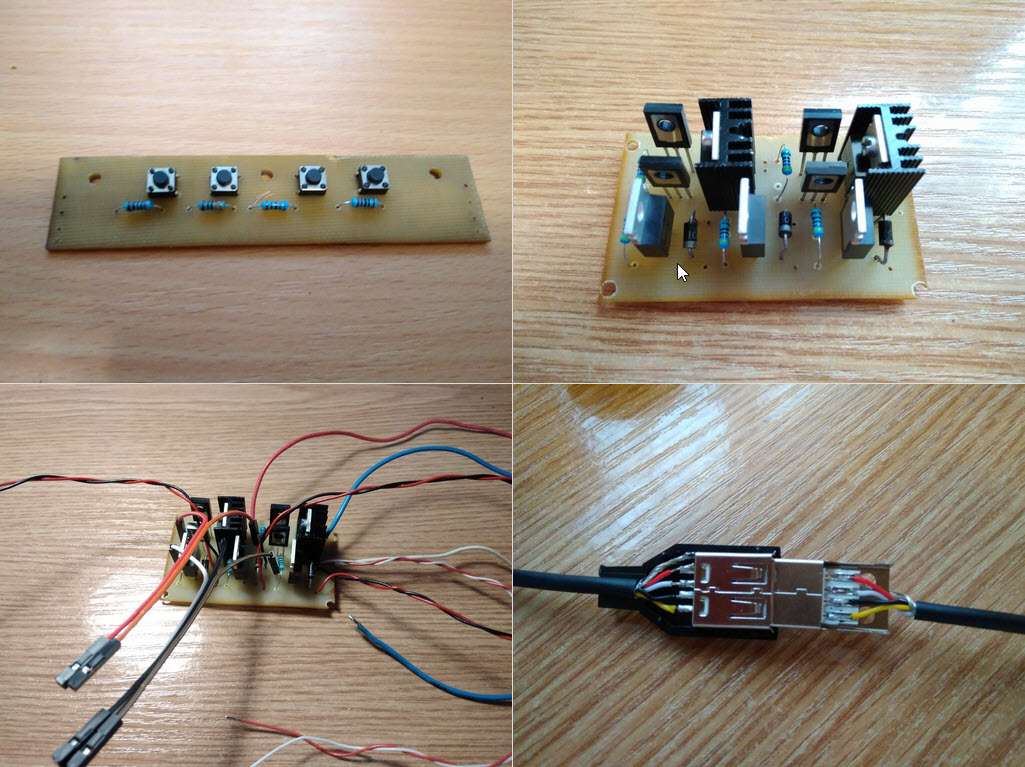

Припаиваем на платы электронные компоненты:

pplaty

Выше показана также распайка соединения дисплея с кнопками с основной частью акваконтроллера посредством разъемов USB.

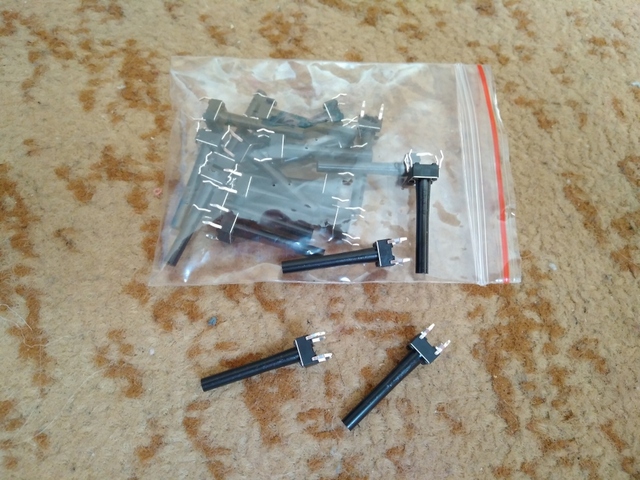

Кнопки 6*6*8 мм, показанные на фото, впоследствии были заменены на более подходящие для корпуса, а именнно вот на такие (6*6*25) :

buttons

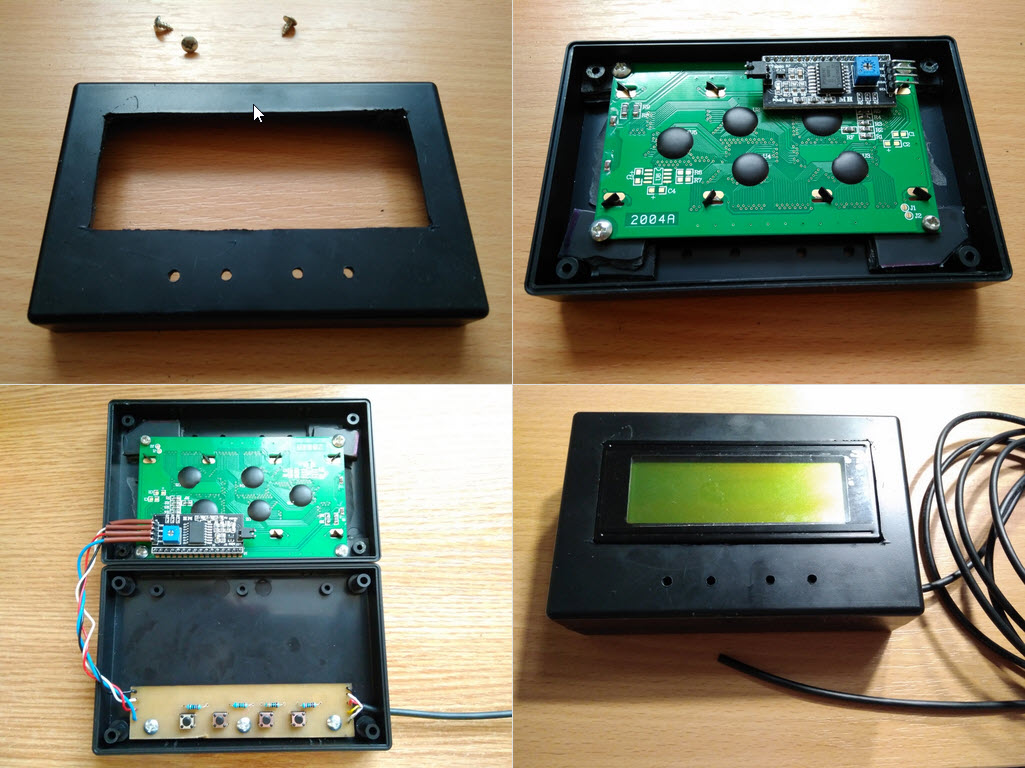

Далее объединяем в корпус подходящего размера (125х83х32 мм) LCD дисплей и плату с кнопками управления:

display

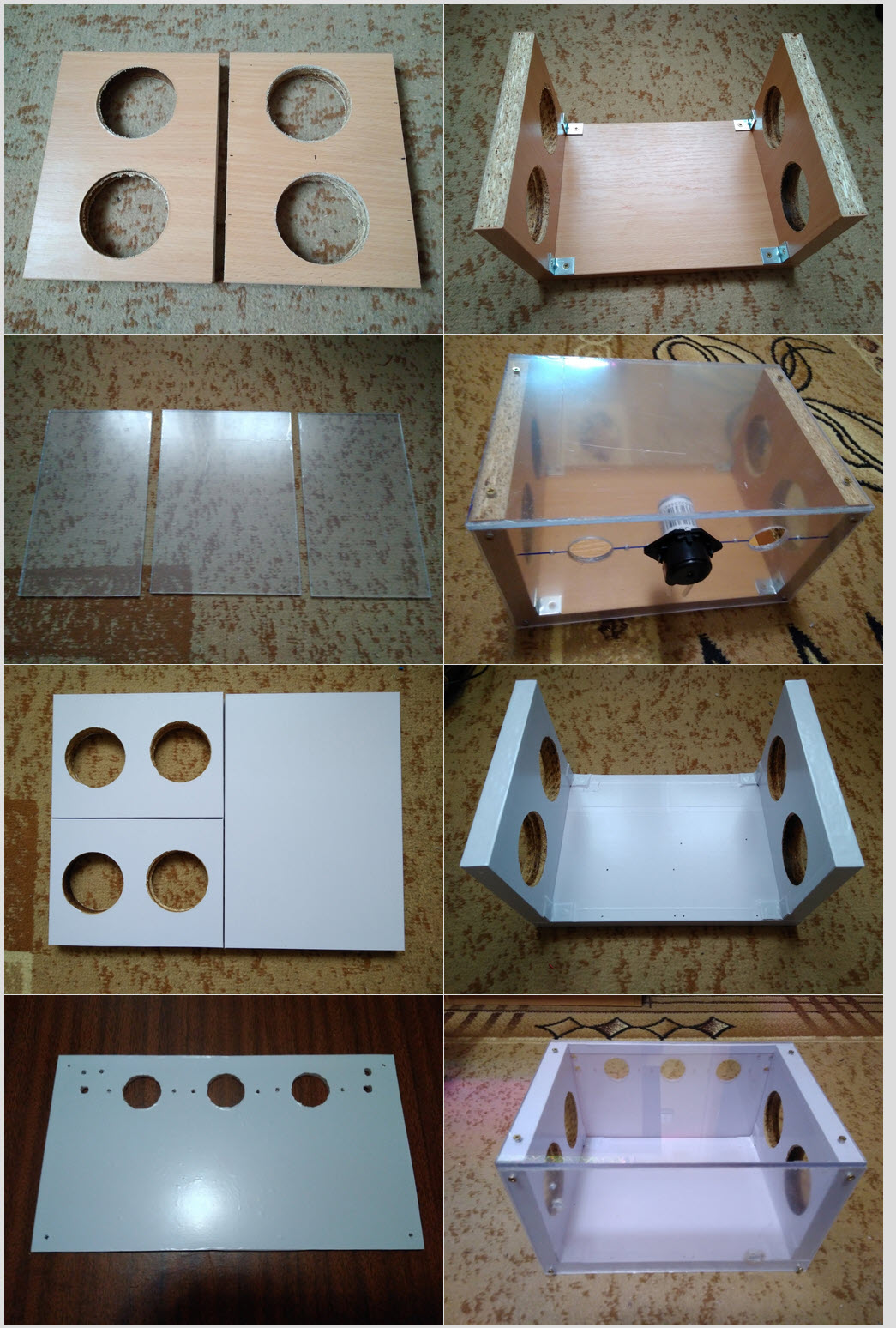

Собираем из подручных материалов (ДСП и оргстекло) основной ящик-корпус акваконтроллера:

korpus

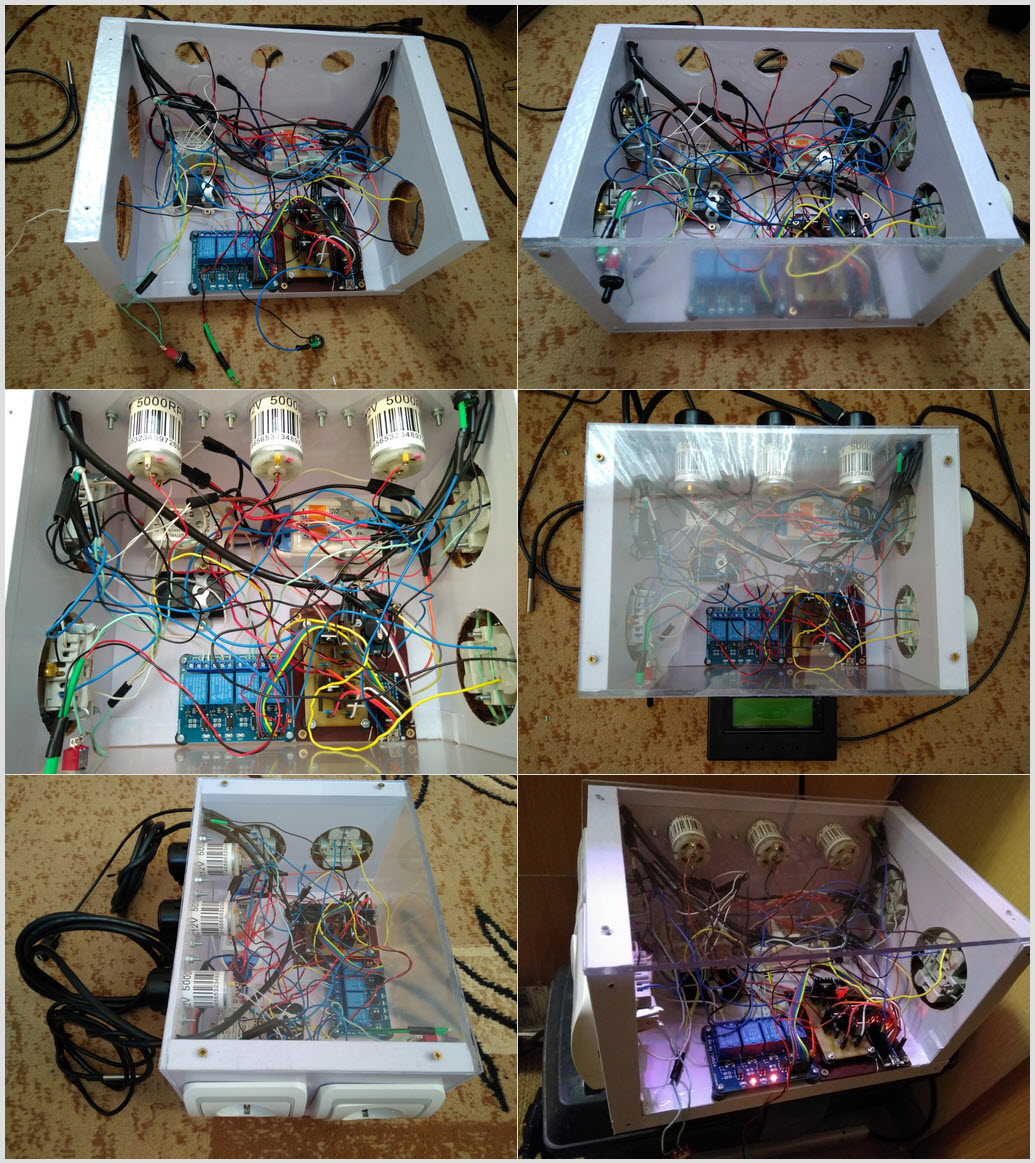

Оклеиваем корпус самоклейкой, и начинаем собирать основные блоки акваконтроллера в корпусе:

pautina

 Первоначально у меня розовые полноспектральные светодиоды запитывались от отдельного драйвера на 34 Вольта 700 мА (его видно на 1 фото выше (маленький такой, расположен над USB зарядкой черного цвета, которая предназначена для запитывания блока реле) ), но позже выяснилось что данный драйвер не поддерживает диммирование (светодиоды начинают мигать при диммировании). Поэтому было принято решение заменить данный драйвер на DC-DC преобразователь XL6009, выставленный на выдачу 34 Вольт, и более мощный драйвер 12 Вольт 6.3 А (72 Ватта)(данная модель драйвера диммируется без проблем), от которого и запитывается вся схема, включая силовую часть со светодиодами и светодиодными полосками.

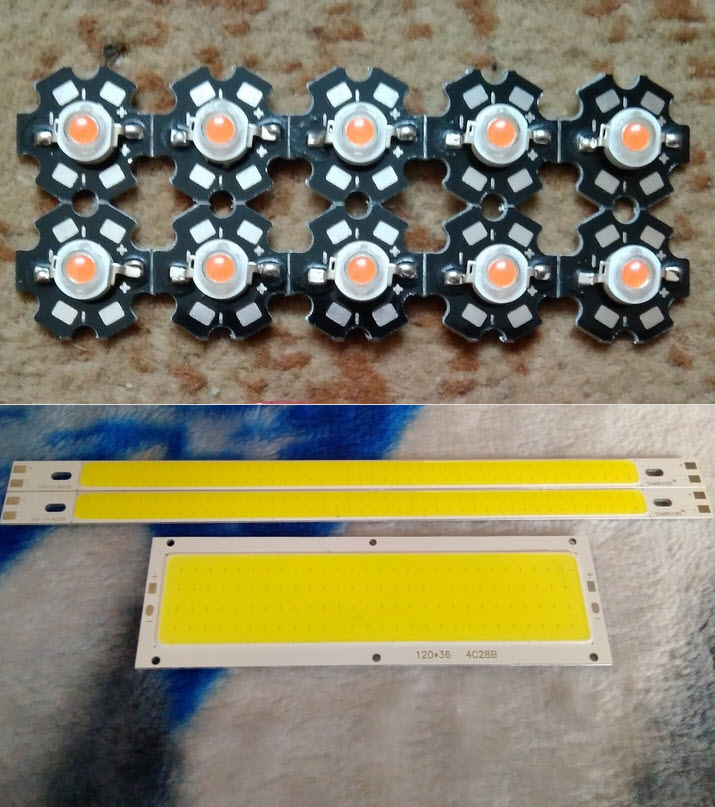

Полноспектральные светодиоды использованы на 3 Вт х 10 штук. Каждый рассчитан на 3.4 Вольта 700 мА. Белые светодиодные COB полосы (6500K), на 12 Вольт, 10-12 Ватт каждая также запитываются от общего источника питания 12В. Вот как выглядят светодиоды и полосы:

svdiod

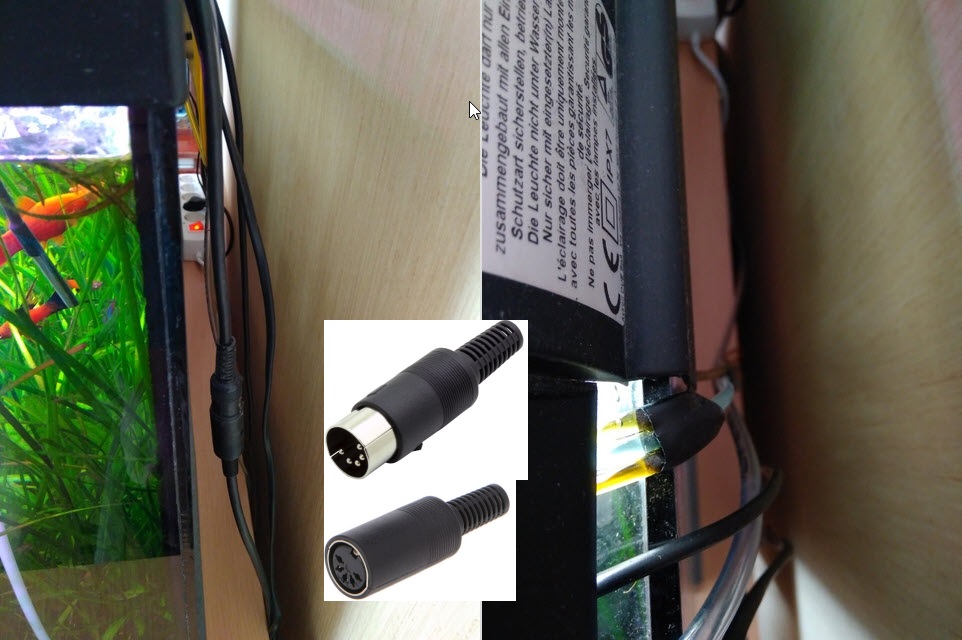

Питание к светодиодам освещения у меня подводится с помощью старого советского стереофонического аудиокабеля ( у него 4 отдельных жилы и экран (2 жилы для питания полноспектральных светодиодов, и 2 жилы запаралеленных друг с другом + экранная оплетка для питания белых светодиодных полос (у них повышенная нагрузка по току, поэтому так сделано) ) ). Соединяется кабель с помошью DIN разъема и гнезда 5-контактного (тоже аудио). Ниже показано это соединение + заводка удобрений и CO2 в аквариум:

din5-i-trubki

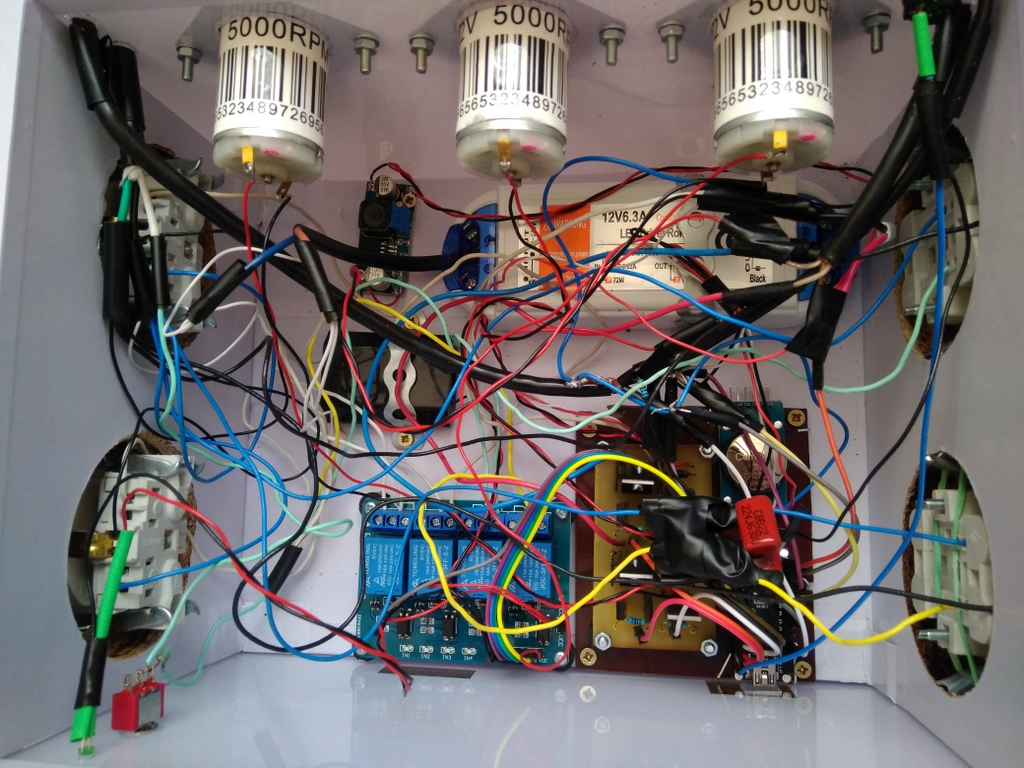

И вот как выглядит конечная паутина проводов и элементов. Не очень эстетично, но зато работает! :

provoda

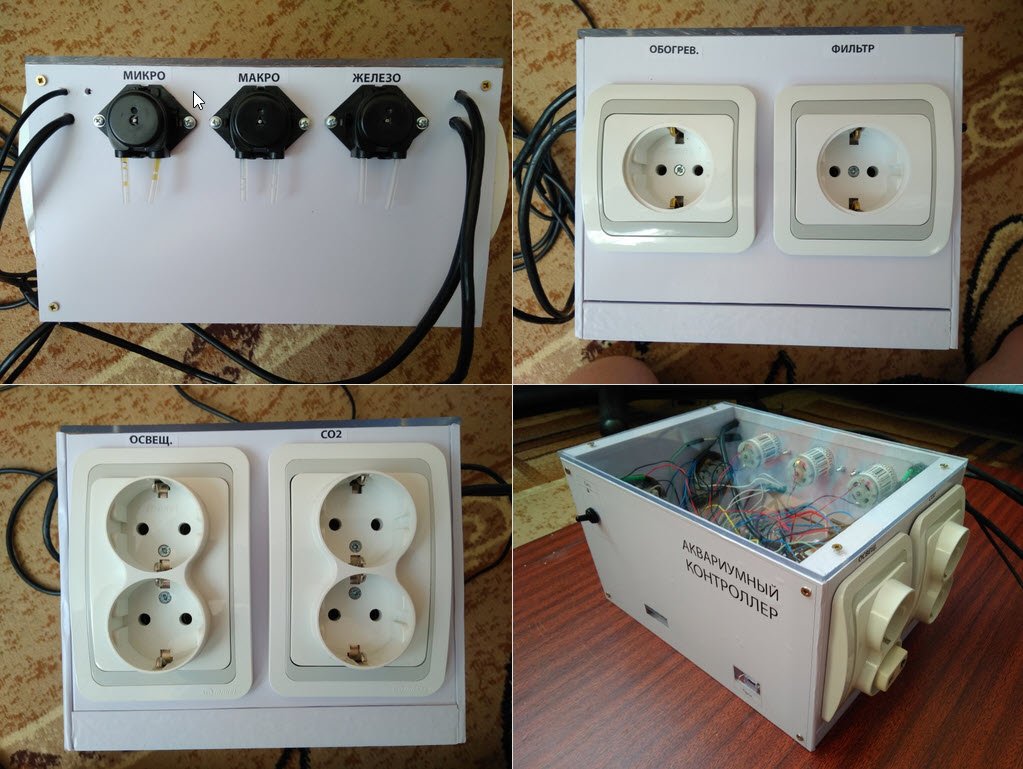

А вот так смотрятся смонтированные розетки (делал из того что было в наличии дома, поэтому розетки разные, где-то двойные, где-то одинарные) и перистальтические насосы:

rozetki

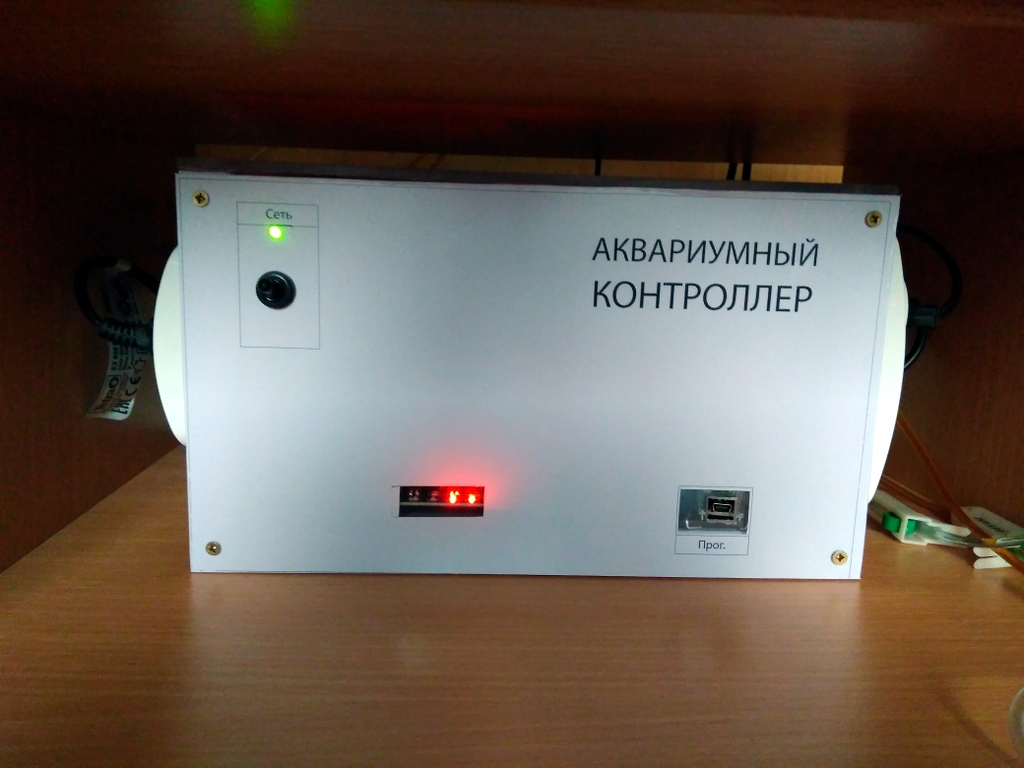

 Лицевая часть корпуса акваконтроллера:

IMG 20190712 192300

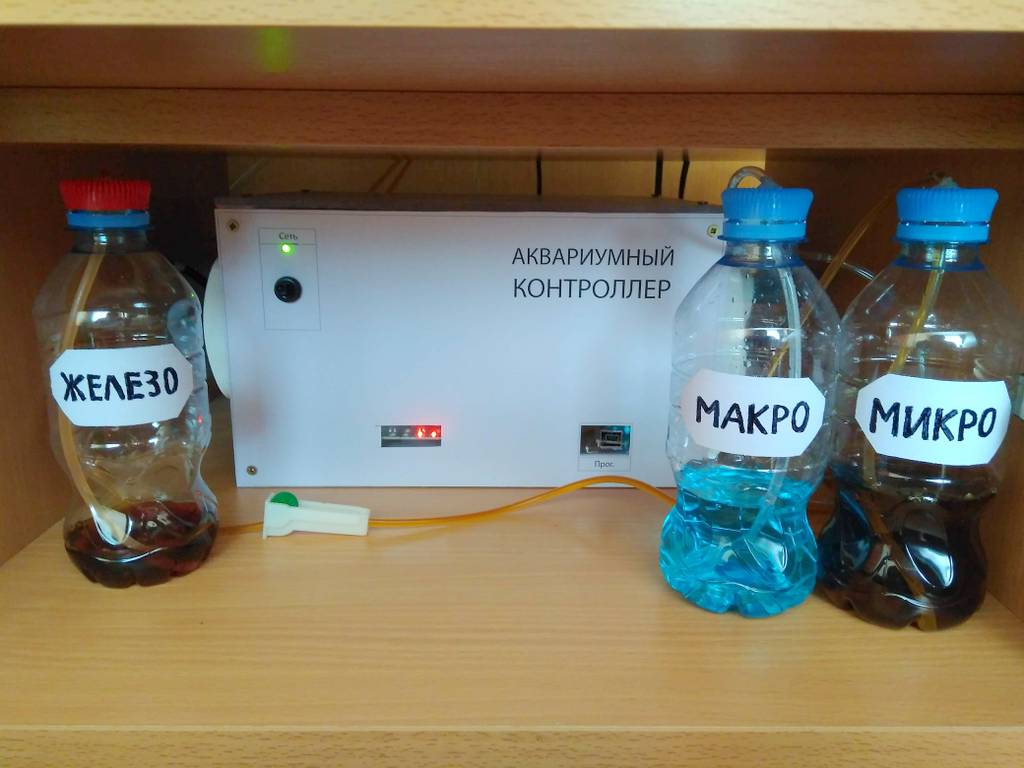

Удобрения подаются из бутылочек с помощью трубок из под капельницы (Система), купленных в аптеке:

IMG 20190712 192414

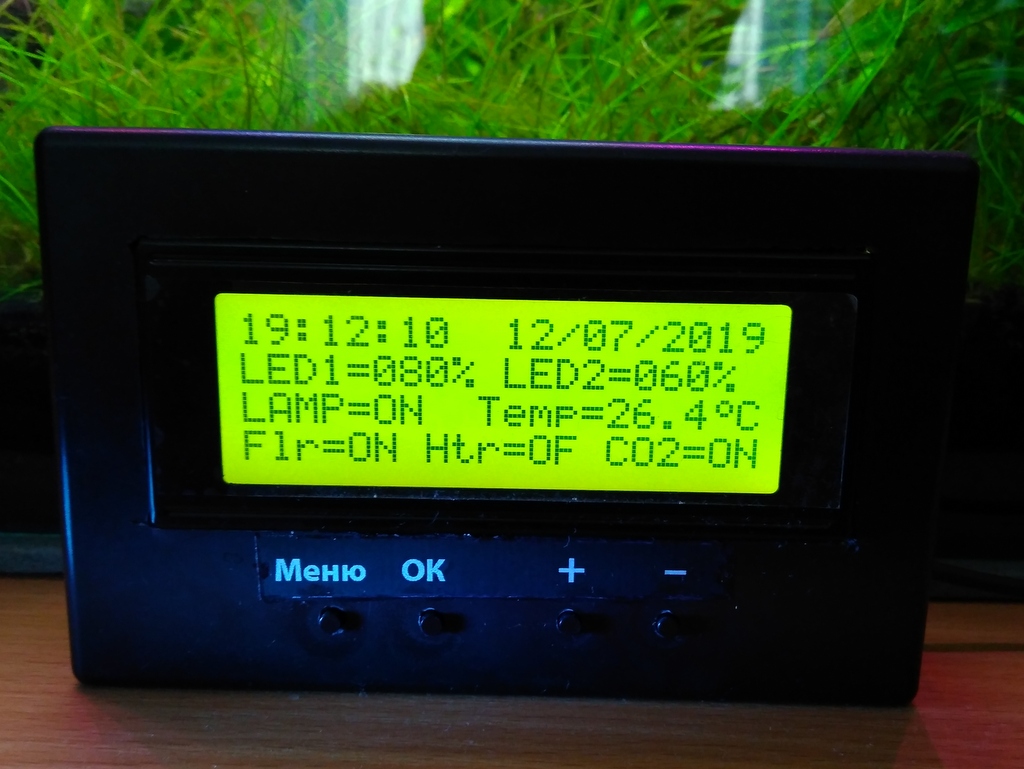

А вот так смотрится дисплей с кнопками управления:

IMG 20190712 191314

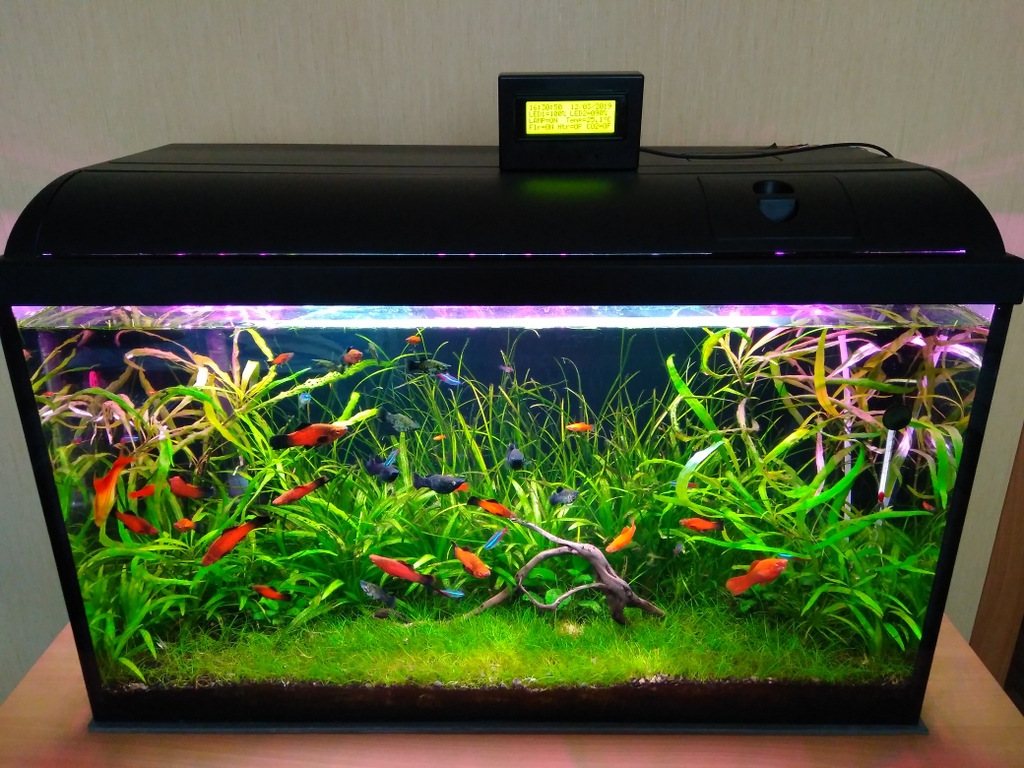

 И общий вид на аквариум:

akvarium

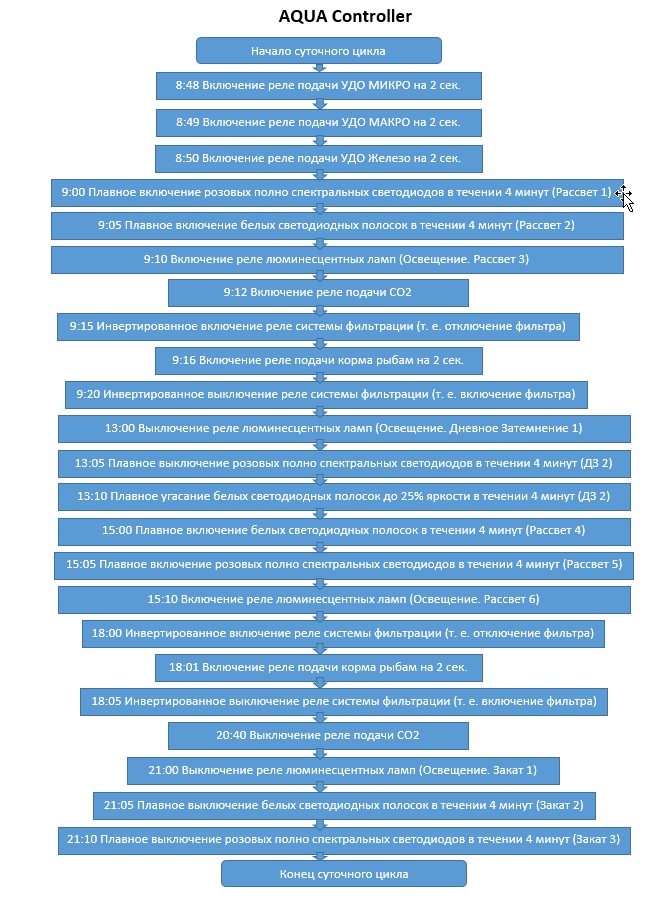

А теперь давайте пройдемся по программной части акваконтроллера. Примерная блок-схема работы программы представлена ниже:

blok-shema

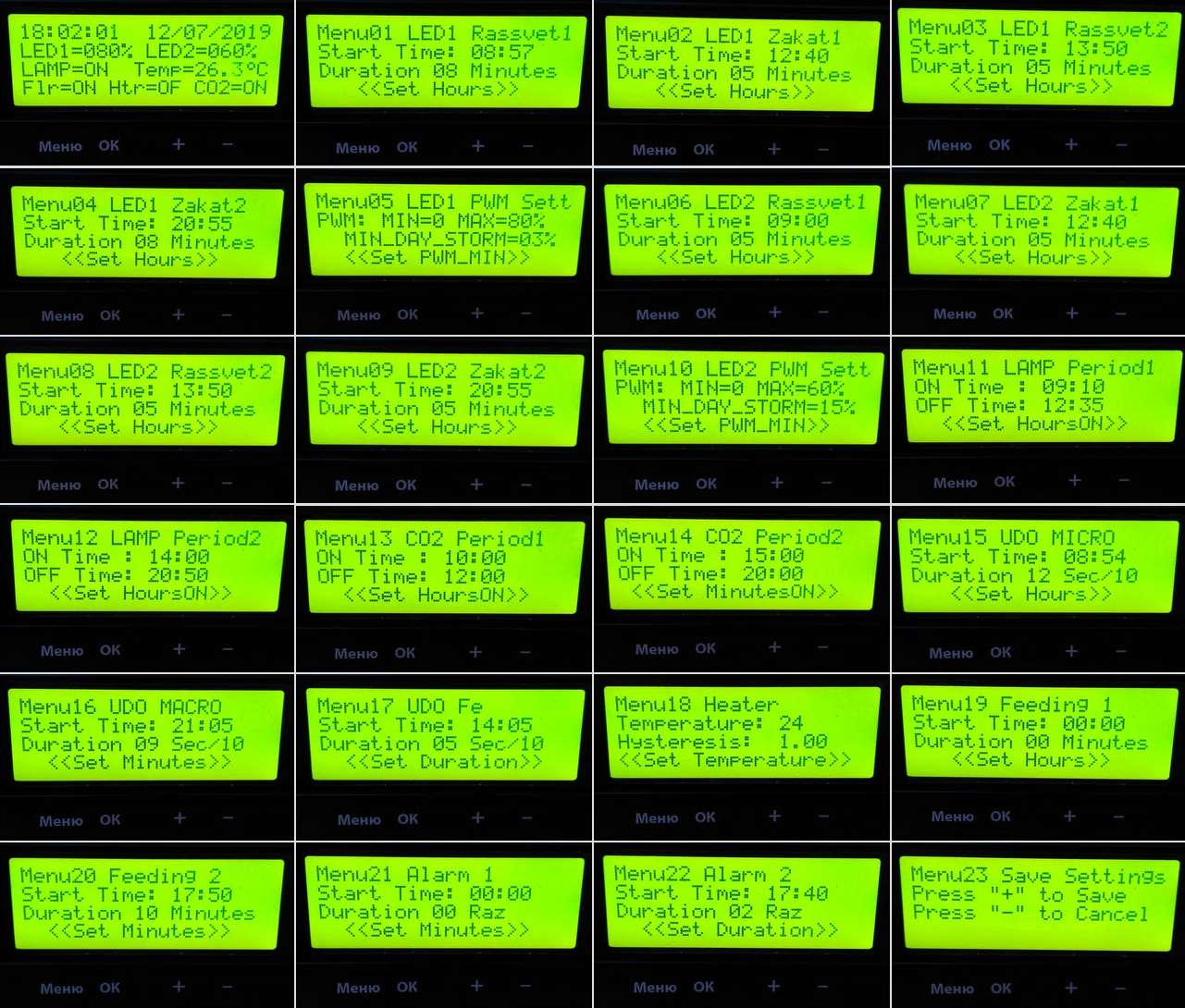

Главное меню Акваконтроллера, его экраны с настройками представлены ниже:

Menu1

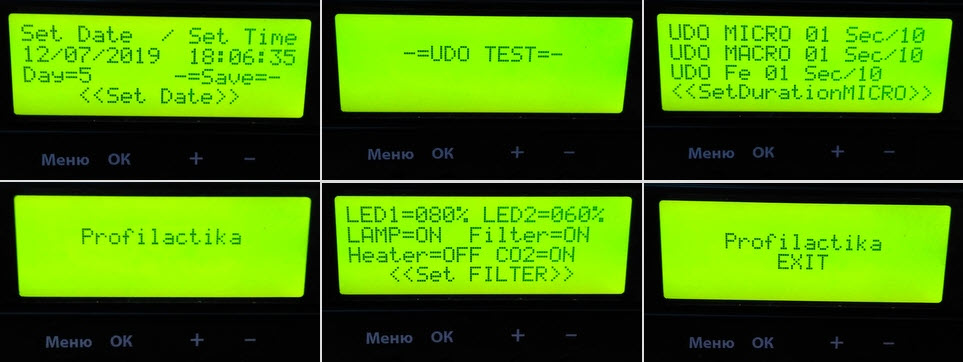

Думаю все понятно и без описания, что да как. Кроме этого еще есть несколько менюшек с настроками часов реального времени, режима "Профилактики" в котором можно вручную включать и выключать освещение (розовое, белое, и люминесцентные лампы), фильтр, обогреватель и подачу CO2. И тестовое окно для проверки работы перистальтических насосов :

Sett

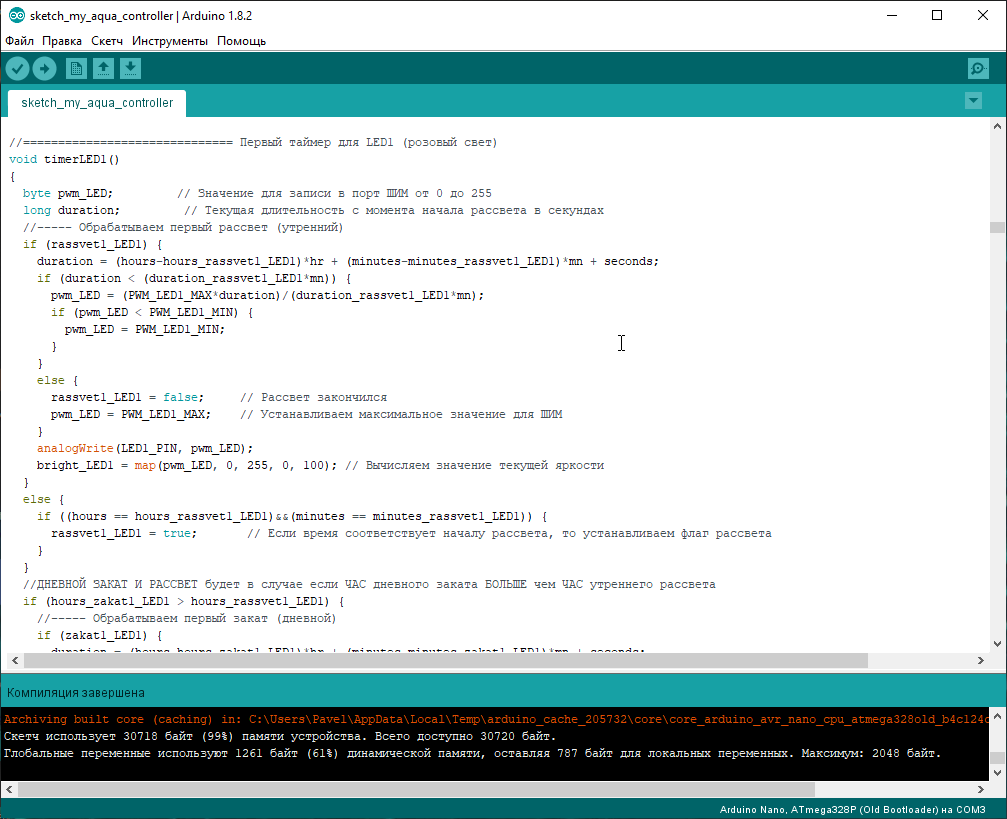

 Вот скомпилированный скетч в IDE Arduino:

IDE

 Занимает 30718 байт памяти устройства (99%). Как видите все под завязку!

Ну и вот собственно сам скетч (дождались :)) :

#include <EEPROM.h>
#include <Wire.h>                   //Подключаем библиотеку для использования однопроводного интерфейса
#include <OneWire.h>                //Подключаем библиотеку для температурного датчика DS18B20
#include <LiquidCrystal_I2C.h>      //Подключаем I2C библиотеку экрана
LiquidCrystal_I2C lcd(0x27,20,4);   //Устанавливаем LCD-адрес 0x27 для отображения 20 символов и 4 линии
#define LED1_PIN 9          //Используем цифровой ШИМ ПОРТ D9 для розовых полноспектральных сетодиодов
#define LED2_PIN 10         //Используем цифровой ШИМ ПОРТ D10 для белых сетодиодных полосок
#define LAMP_PIN 5          //Используем цифровой ПОРТ D2 для реле люминесцентных ламп
#define FILTER_PIN 2        //Используем цифровой ПОРТ D3 для реле системы фильтрации
#define HEATER_PIN 3        //Используем цифровой ПОРТ D4 для реле системы обогрева
#define CO2_PIN 4           //Используем цифровой ПОРТ D5 для реле системы подачи CO2
#define UDO_MICRO_PIN 6     //Используем цифровой ПОРТ D6 для подачи УДО МИКРО
#define UDO_MACRO_PIN 7     //Используем цифровой ПОРТ D7 для подачи УДО МАКРО
#define UDO_Fe_PIN 8        //Используем цифровой ПОРТ D8 для подачи УДО ЖЕЛЕЗО
#define TEMP_PIN A0         //Используем аналоговый ПОРТ A0 для подключения датчика температуры DS18B20
#define BUTTONS_PIN A7      //Используем аналоговый ПОРТ A7 для подключения кнопок управления контроллером
#define BUZZER_PIN 11       //Используем цифровой ПОРТ D11 для пьезоизлучателя
//================================== Rtc_Clock часы реального времени*
#define DS3231_I2C_ADDRESS 104
byte seconds, minutes, hours, day, date, month, year;
byte decToBcd (byte val){return((val/10*16)+(val%10));}
//================================== Температурный датчик*
OneWire ds(TEMP_PIN);               //Создаем объект для работы с термометром
float temp, temp_pred;              //Температура воды в аквариуме, текущая и предыдущая
unsigned long lastUpdateTime = 0;   // Переменная для хранения времени последнего считывания с датчика
const int TEMP_UPDATE_TIME = 5000;  // Определяем периодичность проверок
const bool OFF    = false;
const bool ON     = true;
// Пользовательский символ градуса
byte degree[8] = {
0b00110,
0b01001,
0b01001,
0b00110,
0b00000,
0b00000,
0b00000,
0b00000,
};
// Пользовательский символ "черный прямоугольник"
byte progressbar[8] = {
0b00000,
0b00000,
0b11111,
0b11111,
0b11111,
0b11111,
0b00000,
0b00000,
};
//================================== Метод отображающий версию ПО и разработчика
void ShowVersion() {
  lcd.clear();
  lcd.setCursor(0,1);
  lcd.print("AQUA Controller v1.0");    //Выводим версию и прочее
  lcd.setCursor(0,2);
  lcd.print("dev Pavel Komaristyy"); // 20
  delay(5000);
}
void setup() {
  Wire.begin();                     //Инициируем I2C интерфейс
  //Устанавливаем ШИМ 8 разрядов, 62,5 кГц на выходах D9 и D10.
  TCCR1A = TCCR1A & 0xe0 | 1;
  TCCR1B = TCCR1B & 0xe0 | 0x09;

  pinMode(LED1_PIN, OUTPUT);        // устанавливает режим работы - выход
  analogWrite(LED1_PIN, 0);
  pinMode(LED2_PIN, OUTPUT);        // устанавливает режим работы - выход
  analogWrite(LED2_PIN, 0);
  pinMode(LAMP_PIN, OUTPUT);        // устанавливает режим работы - выход
  //digitalWrite(LAMP_PIN, HIGH);     // выключает
  setLAMP(OFF);
  pinMode(FILTER_PIN, OUTPUT);      // устанавливает режим работы - выход
  //digitalWrite(FILTER_PIN, LOW);    // включает
  setFILTER(ON);
  pinMode(HEATER_PIN, OUTPUT);      // устанавливает режим работы - выход
  //digitalWrite(HEATER_PIN, HIGH);   // выключает
  setHEATER(OFF);
  pinMode(CO2_PIN, OUTPUT);         // устанавливает режим работы - выход
  //digitalWrite(CO2_PIN, HIGH) ;     // выключает
  setCO2(OFF);
  pinMode(UDO_MICRO_PIN, OUTPUT);   // устанавливает режим работы - выход
  digitalWrite(UDO_MICRO_PIN, LOW); // выключает
  pinMode(UDO_MACRO_PIN, OUTPUT);   // устанавливает режим работы - выход
  digitalWrite(UDO_MACRO_PIN, LOW); // выключает
  pinMode(UDO_Fe_PIN, OUTPUT);      // устанавливает режим работы - выход
  digitalWrite(UDO_Fe_PIN, LOW);    // выключает
  pinMode(TEMP_PIN, INPUT);         // устанавливает режим работы - вход
  pinMode(BUTTONS_PIN, INPUT);      // устанавливает режим работы - вход

  lcd.init();                       // запускаем библиотеку экрана
  lcd.backlight();
  lcd.clear();                      // Очищаем на всякий случай дисплей
  lcd.createChar(1, degree);        // Создаем пользовательский символ (градус)
  lcd.createChar(2, progressbar);   // Создаем пользовательский символ (ProgressBar)
  LoadSettings();                   // ЗАГРУЖАЕМ ЗНАЧЕНИЯ ПЕРЕМЕННЫХ ИЗ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ
  firstRUN();
  ShowVersion();
  lcd.clear();                      //Очистка дисплея
}
//================================== Функция переводит число в строку и дополняет ее ведущими нулями
String ByteToStrFormat(byte val, byte digits = 1) {
  String result;
  result = val;
  while (result.length()<digits) result = "0"+result;
  return (String)result;
}
//-----------------------------------------------------------------------------------
// Нажатые кнопки
const byte BUTTON_NONE   = 0;
const byte BUTTON_UP     = 1;
const byte BUTTON_DOWN   = 2;
const byte BUTTON_OK     = 3;
const byte BUTTON_MENU   = 4;
int getPressedButton()
{
 byte KeyNum=0;
 int KeyValue1=0;
 int KeyValue2=0;

//Читаем в цикле аналоговый вход, для подавления дребезга и нестабильности читаем по два раза подряд, пока значения не будут равны.
//Если значения равны 1023 – значит не была нажата ни одна кнопка.
do {
 // считываем значения с аналогового входа (A7)
 KeyValue1=analogRead(BUTTONS_PIN);
 delay(10);
 KeyValue2=analogRead(BUTTONS_PIN);
 delay(5);
 } while (KeyValue1!=KeyValue2);
//Интерпретируем полученное значение и определяем код нажатой клавиши
 if (KeyValue2 > 900)
  {KeyNum = BUTTON_NONE;}
 else if (KeyValue2 > 450)
       {KeyNum = BUTTON_MENU;}
      else if (KeyValue2 > 250)
            {KeyNum = BUTTON_OK;}
           else if (KeyValue2 > 100)
                 {KeyNum = BUTTON_UP;}
                else {KeyNum = BUTTON_DOWN;}
return KeyNum;    //Возвращаем код нажатой клавиши
}
//================================== Считывание температуры
int detectTemperature(){
  byte data[2];
  ds.reset();// Начинаем взаимодействие со сброса всех предыдущих команд и параметров
  ds.write(0xCC);// Даем датчику DS18b20 команду пропустить поиск по адресу. В нашем случае только одно устрйоство
  ds.write(0x44);// Даем датчику DS18b20 команду измерить температуру.
  if ((abs(millis() - lastUpdateTime)) > TEMP_UPDATE_TIME) {
    lastUpdateTime = millis();
    ds.reset();// Теперь готовимся получить значение измеренной температуры
    ds.write(0xCC);
    ds.write(0xBE);// Просим передать нам значение регистров со значением температуры
    // Получаем и считываем ответ
    data[0] = ds.read(); // Читаем младший байт значения температуры
    data[1] = ds.read(); // А теперь старший
    // Формируем итоговое значение:
    //    - сперва "склеиваем" значение,
    //    - затем умножаем его на коэффициент, соответсвующий разрешающей способности (для 12 бит по умолчанию - это 0,0625)
    temp_pred = temp; // Запоминаем предыдущую температуру.
    temp =  ((data[1] << 8) | data[0]) * 0.0625;  // и вычисляем текущую.
  }
}
//================================== Обработка установки RTC часов
void setRtc(byte seconds, byte minutes, byte hours, byte day, byte date, byte month, byte year){
  Wire.beginTransmission(DS3231_I2C_ADDRESS);        //104 is DS3231 device address
  Wire.write(0x00);                                  //Start at register 0
  Wire.write(decToBcd(seconds));
  Wire.write(decToBcd(minutes));
  Wire.write(decToBcd(hours));
  Wire.write(decToBcd(day));
  Wire.write(decToBcd(date));
  Wire.write(decToBcd(month));
  Wire.write(decToBcd(year));
  Wire.endTransmission();
}
//================================== Обработка RTC часов
void timeRtc(){
  Wire.beginTransmission(DS3231_I2C_ADDRESS);        //104 is DS3231 device address
  Wire.write(0x00);                                  //Start at register 0
  Wire.endTransmission();
  Wire.requestFrom(DS3231_I2C_ADDRESS, 7);           //Request seven bytes
  if(Wire.available()){
    seconds = Wire.read();                           //Get second
    minutes = Wire.read();                           //Get minute
    hours   = Wire.read();                           //Get hour
    day     = Wire.read();
    date    = Wire.read();
    month   = Wire.read();                           //Get month
    year    = Wire.read();

    seconds = (((seconds & B11110000)>>4)*10 + (seconds & B00001111));   //Convert BCD to decimal
    minutes = (((minutes & B11110000)>>4)*10 + (minutes & B00001111));
    hours   = (((hours & B00110000)>>4)*10 + (hours & B00001111));       //Convert BCD to decimal (assume 24 hour mode)
    day     = (day & B00000111);                                         // 1-7
    date    = (((date & B00110000)>>4)*10 + (date & B00001111));         //Convert BCD to decimal  1-31
    month   = (((month & B00010000)>>4)*10 + (month & B00001111));       //msb7 is century overflow
    year    = (((year & B11110000)>>4)*10 + (year & B00001111));
  }
}
//=============================== Переменные первого таймера для LED1 (розовый свет)
bool rassvet1_LED1;               // флаг первого рассвета (утреннего)
bool zakat1_LED1;                 // флаг первого заката (дневного)
bool rassvet2_LED1;               // флаг второго рассвета (дневного)
bool zakat2_LED1;                 // флаг второго заката (вечернего)
byte hours_rassvet1_LED1;         // час начала первого рассвета (утреннего)
byte minutes_rassvet1_LED1;       // минута начала первого рассвета (утреннего)
byte duration_rassvet1_LED1;      // длительность первого рассвета (утреннего) (в минутах)
byte hours_zakat1_LED1;           // час начала первого заката (дневного)
byte minutes_zakat1_LED1;         // минута начала первого заката (дневного)
byte duration_zakat1_LED1;        // длительность первого заката (дневного) (в минутах)
byte hours_rassvet2_LED1;         // час начала второго рассвета (дневного)
byte minutes_rassvet2_LED1;       // минута начала второго рассвета (дневного)
byte duration_rassvet2_LED1;      // длительность второго рассвета (дневного) (в минутах)
byte hours_zakat2_LED1;           // час начала второго заката (вечернего)
byte minutes_zakat2_LED1;         // минута начала второго заката (вечернего)
byte duration_zakat2_LED1;        // длительность второго заката (вечернего) (в минутах)
byte bright_LED1;                 // Текущее значение яркости LED1
byte PWM_LED1_MIN = 0;            // Если необходим ток покоя на LED - изменить это значение
byte PWM_LED1_MAX = 255;          // Если необходимо ограничить максимальную яркость - уменьшить значение
byte PWM_LED1_MIN_DAY = 15;       // Минимальное значение ШИМ для дневного затенения
//=============================== Переменные второго таймера для LED2 (белый свет)
bool rassvet1_LED2;               // флаг первого рассвета (утреннего)
bool zakat1_LED2;                 // флаг первого заката (дневного)
bool rassvet2_LED2;               // флаг второго рассвета (дневного)
bool zakat2_LED2;                 // флаг второго заката (вечернего)
byte hours_rassvet1_LED2;         // час начала первого рассвета (утреннего)
byte minutes_rassvet1_LED2;       // минута начала первого рассвета (утреннего)
byte duration_rassvet1_LED2;      // длительность первого рассвета (утреннего) (в минутах)
byte hours_zakat1_LED2;           // час начала первого заката (дневного)
byte minutes_zakat1_LED2;         // минута начала первого заката (дневного)
byte duration_zakat1_LED2;        // длительность первого заката (дневного) (в минутах)
byte hours_rassvet2_LED2;         // час начала второго рассвета (дневного)
byte minutes_rassvet2_LED2;       // минута начала второго рассвета (дневного)
byte duration_rassvet2_LED2;      // длительность второго рассвета (дневного) (в минутах)
byte hours_zakat2_LED2;           // час начала второго заката (вечернего)
byte minutes_zakat2_LED2;         // минута начала второго заката (вечернего)
byte duration_zakat2_LED2;        // длительность второго заката (вечернего) (в минутах)
byte bright_LED2;                 // Текущее значение яркости LED2
byte PWM_LED2_MIN = 0;            // Если необходим ток покоя на LED - изменить это значение
byte PWM_LED2_MAX = 255;          // Если необходимо ограничить максимальную яркость - уменьшить значение
byte PWM_LED2_MIN_DAY = 15;       // Минимальное значение ШИМ для дневного затенения
//=============================== Переменные третьего таймера для LAMP (Люминесцентные лампы)
bool LAMP_ON;                     // флаг состояния ламп, true - включены, false - выключены
byte hours_ON1_LAMP;              // час начала первого рассвета (утреннего)
byte minutes_ON1_LAMP;            // минута начала первого рассвета (утреннего)
byte hours_OFF1_LAMP;             // час начала первого заката (дневного)
byte minutes_OFF1_LAMP;           // минута начала первого заката (дневного)
byte hours_ON2_LAMP;              // час начала второго рассвета (дневного)
byte minutes_ON2_LAMP;            // минута начала второго рассвета (дневного)
byte hours_OFF2_LAMP;             // час начала второго заката (вечернего)
byte minutes_OFF2_LAMP;           // минута начала второго заката (вечернего)
//=============================== Переменные четвертого таймера для CO2 (или чего-то еще, например аэрация)
bool CO2_ON;                      // флаг состояния, true - включен, false - выключен
byte hours_ON1_CO2;               // час начала первого рассвета (утреннего)
byte minutes_ON1_CO2;             // минута начала первого рассвета (утреннего)
byte hours_OFF1_CO2;              // час начала первого заката (дневного)
byte minutes_OFF1_CO2;            // минута начала первого заката (дневного)
byte hours_ON2_CO2;               // час начала второго рассвета (дневного)
byte minutes_ON2_CO2;             // минута начала второго рассвета (дневного)
byte hours_OFF2_CO2;              // час начала второго заката (вечернего)
byte minutes_OFF2_CO2;            // минута начала второго заката (вечернего)
#define mn 60UL         // Дополнительные константы для удобства
#define hr 3600UL       // Отражают соответствующие количества секунд
#define d 86400UL       // в минуте, в часе, в сутках (дне)
//============================== Метод вызывается один раз из секции setup()
void firstRUN() {
  byte pwm_LED;         // Значение для записи в порт ШИМ от 0 до 255
  long CurrTimeInSecs;   // Текущее время в секундах
  long Rassvet1TimeInSecs; // Время первого рассвета в секундах
  long Zakat2TimeInSecs;   // Время второго заката в секундах
  timeRtc();
  // LED1 Проверяем не ночь ли сейчас? отрабатывает при внезапной загрузке (включении) ардуины ночью, чтобы не включился свет на всю
  // если ночь то выставляем минимальный ШИМ, если день, то максимальный.
  CurrTimeInSecs = hours*hr + minutes*mn +seconds;
  Rassvet1TimeInSecs = hours_rassvet1_LED1*hr + minutes_rassvet1_LED1*mn;
  Zakat2TimeInSecs = hours_zakat2_LED1*hr + minutes_zakat2_LED1*mn + duration_zakat2_LED1*mn;
  if ((CurrTimeInSecs > Zakat2TimeInSecs)||(CurrTimeInSecs < Rassvet1TimeInSecs)) {
    pwm_LED = 0; //PWM_LED1_MIN;     // Устанавливаем минимальное значение для ШИМ
  }
  else {
    pwm_LED = PWM_LED1_MAX;     // Устанавливаем максимальное значение для ШИМ
  }
  analogWrite(LED1_PIN, pwm_LED);
  bright_LED1 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
  // LED2 Проверяем не ночь ли сейчас? отрабатывает при внезапной загрузке (включении) ардуины ночью, чтобы не включился свет на всю
  // если ночь то выставляем минимальный ШИМ, если день, то максимальный.
  CurrTimeInSecs = hours*hr + minutes*mn +seconds;
  Rassvet1TimeInSecs = hours_rassvet1_LED2*hr + minutes_rassvet1_LED2*mn;
  Zakat2TimeInSecs = hours_zakat2_LED2*hr + minutes_zakat2_LED2*mn + duration_zakat2_LED2*mn;
  if ((CurrTimeInSecs > Zakat2TimeInSecs)||(CurrTimeInSecs < Rassvet1TimeInSecs)) {
    pwm_LED = 0; //PWM_LED2_MIN;     // Устанавливаем минимальное значение для ШИМ
  }
  else {
    pwm_LED = PWM_LED2_MAX;     // Устанавливаем максимальное значение для ШИМ
  }
  analogWrite(LED2_PIN, pwm_LED);
  bright_LED2 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
}
//============================== Первый таймер для LED1 (розовый свет)
void timerLED1()
{
  byte pwm_LED;         // Значение для записи в порт ШИМ от 0 до 255
  long duration;         // Текущая длительность с момента начала рассвета в секундах
  //----- Обрабатываем первый рассвет (утренний)
  if (rassvet1_LED1) {
    duration = (hours-hours_rassvet1_LED1)*hr + (minutes-minutes_rassvet1_LED1)*mn + seconds;
    if (duration < (duration_rassvet1_LED1*mn)) {
      pwm_LED = (PWM_LED1_MAX*duration)/(duration_rassvet1_LED1*mn);
      if (pwm_LED < PWM_LED1_MIN) {
        pwm_LED = PWM_LED1_MIN;
      }
    }
    else {
      rassvet1_LED1 = false;     // Рассвет закончился
      pwm_LED = PWM_LED1_MAX;    // Устанавливаем максимальное значение для ШИМ
    }
    analogWrite(LED1_PIN, pwm_LED);
    bright_LED1 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
  }
  else {
    if ((hours == hours_rassvet1_LED1)&&(minutes == minutes_rassvet1_LED1)) {
      rassvet1_LED1 = true;       // Если время соответствует началу рассвета, то устанавливаем флаг рассвета
    }
  }
  //ДНЕВНОЙ ЗАКАТ И РАССВЕТ будет в случае если ЧАС дневного заката БОЛЬШЕ чем ЧАС утреннего рассвета
  if (hours_zakat1_LED1 > hours_rassvet1_LED1) {
    //----- Обрабатываем первый закат (дневной)
    if (zakat1_LED1) {
      duration = (hours-hours_zakat1_LED1)*hr + (minutes-minutes_zakat1_LED1)*mn + seconds;
      if (duration < (duration_zakat1_LED1*mn)) {
        pwm_LED = PWM_LED1_MAX-((PWM_LED1_MAX*duration)/(duration_zakat1_LED1*mn));
        if (pwm_LED < PWM_LED1_MIN_DAY) {
          pwm_LED = PWM_LED1_MIN_DAY;
        }
      }
      else {
        zakat1_LED1 = false;        // Закат закончился
        pwm_LED = PWM_LED1_MIN_DAY; // Устанавливаем минимальное значение для ШИМ
      }
      analogWrite(LED1_PIN, pwm_LED);
      bright_LED1 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
    }
    else {
      if ((hours == hours_zakat1_LED1)&&(minutes == minutes_zakat1_LED1)) {
        zakat1_LED1 = true;         // Если время соответствует началу заката, то устанавливаем флаг заката
      }
    }
    //----- Обрабатываем второй рассвет (дневной)
    if (rassvet2_LED1) {
      duration = (hours-hours_rassvet2_LED1)*hr + (minutes-minutes_rassvet2_LED1)*mn + seconds;
      if (duration < (duration_rassvet2_LED1*mn)) {
        pwm_LED = (PWM_LED1_MAX*duration)/(duration_rassvet2_LED1*mn);
        if (pwm_LED < PWM_LED1_MIN_DAY) {
          pwm_LED = PWM_LED1_MIN_DAY;
        }
      }
      else {
        rassvet2_LED1 = false;     // Рассвет закончился
        pwm_LED = PWM_LED1_MAX;    // Устанавливаем максимальное значение для ШИМ
      }
      analogWrite(LED1_PIN, pwm_LED);
      bright_LED1 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
    }
    else {
      if ((hours == hours_rassvet2_LED1)&&(minutes == minutes_rassvet2_LED1)) {
        rassvet2_LED1 = true;       // Если время соответствует началу рассвета, то устанавливаем флаг рассвета
      }
    }
  }
  //----- Обрабатываем второй закат (вечерний)
  if (zakat2_LED1) {
    duration = (hours-hours_zakat2_LED1)*hr + (minutes-minutes_zakat2_LED1)*mn + seconds;
    if (duration < (duration_zakat2_LED1*mn)) {
      pwm_LED = PWM_LED1_MAX-((PWM_LED1_MAX*duration)/(duration_zakat2_LED1*mn));
      if (pwm_LED < PWM_LED1_MIN) {
        pwm_LED = PWM_LED1_MIN;
      }
    }
    else {
      zakat2_LED1 = false;        // Закат закончился
      pwm_LED = PWM_LED1_MIN;     // Устанавливаем минимальное значение для ШИМ
    }
    analogWrite(LED1_PIN, pwm_LED);
    bright_LED1 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
  }
  else {
    if ((hours == hours_zakat2_LED1)&&(minutes == minutes_zakat2_LED1)) {
      zakat2_LED1 = true;         // Если время соответствует началу заката, то устанавливаем флаг заката
    }
  }
}
//============================== Второй таймер для LED2 (белый свет)
void timerLED2()
{
  byte pwm_LED;         // Значение для записи в порт ШИМ от 0 до 255
  long duration;         // Текущая длительность с момента начала рассвета в секундах
  //----- Обрабатываем первый рассвет (утренний)
  if (rassvet1_LED2) {
    duration = (hours-hours_rassvet1_LED2)*hr + (minutes-minutes_rassvet1_LED2)*mn + seconds;
    if (duration < (duration_rassvet1_LED2*mn)) {
      pwm_LED = (PWM_LED2_MAX*duration)/(duration_rassvet1_LED2*mn);
      if (pwm_LED < PWM_LED2_MIN) {
        pwm_LED = PWM_LED2_MIN;
      }
    }
    else {
      rassvet1_LED2 = false;     // Рассвет закончился
      pwm_LED = PWM_LED2_MAX;    // Устанавливаем максимальное значение для ШИМ
    }
    analogWrite(LED2_PIN, pwm_LED);
    bright_LED2 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
  }
  else {
    if ((hours == hours_rassvet1_LED2)&&(minutes == minutes_rassvet1_LED2)) {
      rassvet1_LED2 = true;       // Если время соответствует началу рассвета, то устанавливаем флаг рассвета
    }
  }
  //ДНЕВНОЙ ЗАКАТ И РАССВЕТ будет в случае если ЧАС дневного заката БОЛЬШЕ чем ЧАС утреннего рассвета
  if (hours_zakat1_LED2 > hours_rassvet1_LED2) {
    //----- Обрабатываем первый закат (дневной)
    if (zakat1_LED2) {
      duration = (hours-hours_zakat1_LED2)*hr + (minutes-minutes_zakat1_LED2)*mn + seconds;
      if (duration < (duration_zakat1_LED2*mn)) {
        pwm_LED = PWM_LED2_MAX-((PWM_LED2_MAX*duration)/(duration_zakat1_LED2*mn));
        if (pwm_LED < PWM_LED2_MIN_DAY) {
          pwm_LED = PWM_LED2_MIN_DAY;
        }
      }
      else {
        zakat1_LED2 = false;        // Закат закончился
        pwm_LED = PWM_LED2_MIN_DAY; // Устанавливаем минимальное значение для ШИМ
      }
      analogWrite(LED2_PIN, pwm_LED);
      bright_LED2 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
    }
    else {
      if ((hours == hours_zakat1_LED2)&&(minutes == minutes_zakat1_LED2)) {
        zakat1_LED2 = true;         // Если время соответствует началу заката, то устанавливаем флаг заката
      }
    }
    //----- Обрабатываем второй рассвет (дневной)
    if (rassvet2_LED2) {
      duration = (hours-hours_rassvet2_LED2)*hr + (minutes-minutes_rassvet2_LED2)*mn + seconds;
      if (duration < (duration_rassvet2_LED2*mn)) {
        pwm_LED = (PWM_LED2_MAX*duration)/(duration_rassvet2_LED2*mn);
        if (pwm_LED < PWM_LED2_MIN_DAY) {
          pwm_LED = PWM_LED2_MIN_DAY;
        }
      }
      else {
        rassvet2_LED2 = false;     // Рассвет закончился
        pwm_LED = PWM_LED2_MAX;    // Устанавливаем максимальное значение для ШИМ
      }
      analogWrite(LED2_PIN, pwm_LED);
      bright_LED2 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
    }
    else {
      if ((hours == hours_rassvet2_LED2)&&(minutes == minutes_rassvet2_LED2)) {
        rassvet2_LED2 = true;       // Если время соответствует началу рассвета, то устанавливаем флаг рассвета
      }
    }
  }
  //----- Обрабатываем второй закат (вечерний)
  if (zakat2_LED2) {
    duration = abs((hours-hours_zakat2_LED2)*hr + (minutes-minutes_zakat2_LED2)*mn + seconds);
    if (duration < (duration_zakat2_LED2*mn)) {
      pwm_LED = PWM_LED2_MAX-((PWM_LED2_MAX*duration)/(duration_zakat2_LED2*mn));
      if (pwm_LED < PWM_LED2_MIN) {
        pwm_LED = PWM_LED2_MIN;
      }
    }
    else {
      zakat2_LED2 = false;        // Закат закончился
      pwm_LED = PWM_LED2_MIN;     // Устанавливаем минимальное значение для ШИМ
    }
    analogWrite(LED2_PIN, pwm_LED);
    bright_LED2 = map(pwm_LED, 0, 255, 0, 100); // Вычисляем значение текущей яркости
  }
  else {
    if ((hours == hours_zakat2_LED2)&&(minutes == minutes_zakat2_LED2)) {
      zakat2_LED2 = true;         // Если время соответствует началу заката, то устанавливаем флаг заката
    }
  }
}
//======== Метод производящий включение-выключение люминесцентных ламп
void setLAMP(bool state) {
  if (state == OFF) {                 // если OFF
    digitalWrite(LAMP_PIN, HIGH);     // то выключаем лампы
    LAMP_ON = false;                  // и сбрасываем флаг включенных ламп в false
  }
  else {                              // если ON
    digitalWrite(LAMP_PIN, LOW);      // то включаем лампы
    LAMP_ON = true;                   // и устанавливаем флаг включенных ламп в true
  }
}
//======== Метод производящий включение-выключение CO2 (или чего-то еще, например аэрация)
void setCO2(bool state) {
  if (state == OFF) {                // если OFF
    digitalWrite(CO2_PIN, HIGH);     // то выключаем CO2
    CO2_ON = false;                  // и сбрасываем флаг включения в false
  }
  else {                             // если ON
    digitalWrite(CO2_PIN, LOW);      // то включаем CO2
    CO2_ON = true;                   // и устанавливаем флаг включения в true
  }
}
//============================== Третий таймер для LAMP (люминесцентные лампы)
void timerLAMP()
{
  //----- Обрабатываем первый интервал включения-выключения.
  // Если час и минута включения равны часу и минуте выключения, значит этот интервал обрабатываться не будет.
  if ((hours_ON1_LAMP != hours_OFF1_LAMP) || (minutes_ON1_LAMP != minutes_OFF1_LAMP)) {
    if ((hours == hours_ON1_LAMP)&&(minutes == minutes_ON1_LAMP)) {
      if (!LAMP_ON) setLAMP(ON);   // Если наступило время включения ламп, то включаем и устанавливаем флаг включения
    }
    if ((hours == hours_OFF1_LAMP)&&(minutes == minutes_OFF1_LAMP)) {
      if (LAMP_ON) setLAMP(OFF); // Если наступило время выключения ламп, то выключаем и устанавливаем флаг выключения
    }
  }
  //----- Обрабатываем второй интервал включения-выключения.
  // Если час и минута включения равны часу и минуте выключения, значит этот интервал обрабатываться не будет.
  if ((hours_ON2_LAMP != hours_OFF2_LAMP) || (minutes_ON2_LAMP != minutes_OFF2_LAMP)) {
    if ((hours == hours_ON2_LAMP)&&(minutes == minutes_ON2_LAMP)) {
      if (!LAMP_ON) setLAMP(ON);   // Если наступило время включения ламп, то включаем и устанавливаем флаг включения
    }
    if ((hours == hours_OFF2_LAMP)&&(minutes == minutes_OFF2_LAMP)) {
      if (LAMP_ON) setLAMP(OFF); // Если наступило время выключения ламп, то выключаем и устанавливаем флаг выключения
    }
  }
}
//============================== Четвертый таймер для СО2 (или чего-то еще, например аэрация)
void timerCO2()
{
  //----- Обрабатываем первый интервал включения-выключения.
  // Если час и минута включения равны часу и минуте выключения, значит этот интервал обрабатываться не будет.
  if ((hours_ON1_CO2 != hours_OFF1_CO2) || (minutes_ON1_CO2 != minutes_OFF1_CO2)) {
    if ((hours == hours_ON1_CO2)&&(minutes == minutes_ON1_CO2)) {
      if (!CO2_ON) setCO2(ON);   // Если наступило время включения CO2, то включаем и устанавливаем флаг включения
    }
    if ((hours == hours_OFF1_CO2)&&(minutes == minutes_OFF1_CO2)) {
      if (CO2_ON) setCO2(OFF); // Если наступило время выключения CO2, то выключаем и устанавливаем флаг выключения
    }
  }
  //----- Обрабатываем второй интервал включения-выключения.
  // Если час и минута включения равны часу и минуте выключения, значит этот интервал обрабатываться не будет.
  if ((hours_ON2_CO2 != hours_OFF2_CO2) || (minutes_ON2_CO2 != minutes_OFF2_CO2)) {
    if ((hours == hours_ON2_CO2)&&(minutes == minutes_ON2_CO2)) {
      if (!CO2_ON) setCO2(ON);   // Если наступило время включения CO2, то включаем и устанавливаем флаг включения
    }
    if ((hours == hours_OFF2_CO2)&&(minutes == minutes_OFF2_CO2)) {
      if (CO2_ON) setCO2(OFF); // Если наступило время выключения CO2, то выключаем и устанавливаем флаг выключения
    }
  }
}
//=============================== Переменные системы подачи удобрений в аквариум
bool feed_UDO_MICRO;                // флаг подачи удобрения МИКРО
bool feed_UDO_MACRO;                // флаг подачи удобрения МАКРО
bool feed_UDO_Fe;                   // флаг подачи удобрения Железо
byte hours_UDO_MICRO;               // час начала подачи удобрения МИКРО
byte minutes_UDO_MICRO;             // минута начала подачи удобрения МИКРО
byte duration_UDO_MICRO;            // длительность подачи удобрения МИКРО (в секундах)
byte hours_UDO_MACRO;               // час начала подачи удобрения МАКРО
byte minutes_UDO_MACRO;             // минута начала подачи удобрения МАКРО
byte duration_UDO_MACRO;            // длительность подачи удобрения МАКРО (в секундах)
byte hours_UDO_Fe;                  // час начала подачи удобрения Железо
byte minutes_UDO_Fe;                // минута начала подачи удобрения Железо
byte duration_UDO_Fe;               // длительность подачи удобрения Железо (в секундах)
//=============================== Переменные системы обогрева аквариума и фильтрации
bool HEATER_ON;                     // флаг включения системы обогрева аквариума
byte temp_AVR;                      // заданная средняя температура воды аквариума
float hysteresis = 0.5f;            // гистерезис температур в большую или меньшую сторону
bool FILTER_ON;                     // флаг включения системы фильтрации аквариума
//=============================== Таймер подачи удобрения МИКРО
void timerUDO_MICRO() {
  if (hours_UDO_MICRO != 0) {  // Если час подачи удобрения равен 0, то подачи удобрения не будет (выкл)
    if ((hours == hours_UDO_MICRO)&&(minutes == minutes_UDO_MICRO)) {
      if (!feed_UDO_MICRO) {
        digitalWrite(UDO_MICRO_PIN, HIGH);  // Если наступило время подачи удобрения, то подаём его
        delay(duration_UDO_MICRO*100);      // в течении заданного количества секунд,
        digitalWrite(UDO_MICRO_PIN, LOW);   // затем отключаем подачу
        feed_UDO_MICRO = true;              // и устанавливаем флаг подачи в true
      }
    }
    else {
      if (feed_UDO_MICRO) {
        feed_UDO_MICRO = false;       // если время подачи удобрения прошло, тогда сбрасываем влаг подачи
      }
    }
  }
}
//=============================== Таймер подачи удобрения МАКРО
void timerUDO_MACRO() {
  if (hours_UDO_MACRO != 0) {  // Если час подачи удобрения равен 0, то подачи удобрения не будет (выкл)
    if ((hours == hours_UDO_MACRO)&&(minutes == minutes_UDO_MACRO)) {
      if (!feed_UDO_MACRO) {
        digitalWrite(UDO_MACRO_PIN, HIGH);  // Если наступило время подачи удобрения, то подаём его
        delay(duration_UDO_MACRO*100);      // в течении заданного количества секунд,
        digitalWrite(UDO_MACRO_PIN, LOW);   // затем отключаем подачу
        feed_UDO_MACRO = true;              // и устанавливаем флаг подачи в true
      }
    }
    else {
      if (feed_UDO_MACRO) {
        feed_UDO_MACRO = false;       // если время подачи удобрения прошло, тогда сбрасываем влаг подачи
      }
    }
  }
}
//=============================== Таймер подачи удобрения ЖЕЛЕЗО
void timerUDO_Fe() {
  if (hours_UDO_Fe != 0) {  // Если час подачи удобрения равен 0, то подачи удобрения не будет (выкл)
    if ((hours == hours_UDO_Fe)&&(minutes == minutes_UDO_Fe)) {
      if (!feed_UDO_Fe) {
        digitalWrite(UDO_Fe_PIN, HIGH);  // Если наступило время подачи удобрения, то подаём его
        delay(duration_UDO_Fe*100);      // в течении заданного количества секунд,
        digitalWrite(UDO_Fe_PIN, LOW);   // затем отключаем подачу
        feed_UDO_Fe = true;              // и устанавливаем флаг подачи в true
      }
    }
    else {
      if (feed_UDO_Fe) {
        feed_UDO_Fe = false;       // если время подачи удобрения прошло, тогда сбрасываем влаг подачи
      }
    }
  }
}
/*#define NOTE_C4  262
#define NOTE_D4  294
#define NOTE_E4  330
#define NOTE_F4  349
#define NOTE_G4  392
#define NOTE_A4  440
#define NOTE_B4  494
#define NOTE_C5  523
#define NOTE_D5  587
#define NOTE_E5  659
*/
#define NOTE_C6  1047
//#define NOTE_CS6 1109
#define NOTE_D6  1175
//#define NOTE_DS6 1245
#define NOTE_E6  1319
#define NOTE_F6  1397
//#define NOTE_FS6 1480
#define NOTE_G6  1568
//#define NOTE_GS6 1661
#define NOTE_A6  1760
//#define NOTE_AS6 1865
#define NOTE_B6  1976
#define NOTE_C7  2093
//#define NOTE_CS7 2217
#define NOTE_D7  2349
//#define NOTE_DS7 2489
#define NOTE_E7  2637
#define NOTE_2000  2000
int melody[] = { NOTE_E7, NOTE_D7, NOTE_F6, NOTE_G6, NOTE_C7, NOTE_B6, NOTE_D6, NOTE_E6, NOTE_B6, NOTE_A6, NOTE_C6, NOTE_E6, NOTE_A6, NOTE_2000 };
int noteDurations[] = { 8, 8, 4, 4, 8, 8, 4, 4, 8, 8, 4, 4, 1, 2 };
int amountNotes = 14;
//======== Метод производящий подачу звукового оповещения при срабатывании будильника
void beep() {
  for (int thisNote = 0; thisNote < amountNotes; thisNote++) {
    int noteDuration = 1000/noteDurations[thisNote];
    tone(BUZZER_PIN, melody[thisNote], noteDuration);
    //int pauseBetweenNotes = noteDuration * 1.30;
    delay(noteDuration * 1.30);
    noTone(BUZZER_PIN);
  }
}
//======== Метод производящий подачу звукового оповещения при включении фильтра
void beepON() {
   tone(BUZZER_PIN, 2000, 300); // издаем звук частотой 2000 Гц и длительностью 300 мс.
   delay(500);
}
//======== Метод производящий подачу звукового оповещения при выключении фильтра
void beepOFF() {
   tone(BUZZER_PIN, 3500, 300);
   delay(500);
}
//======== Метод производящий включение-выключение системы обогрева аквариума
void setHEATER(bool state) {
  if (state == OFF) {                 // если OFF
    digitalWrite(HEATER_PIN, HIGH);   // то выключаем обогреватель
    HEATER_ON = false;                // и сбрасываем флаг включенного обогрева в false
  }
  else {                              // если ON
    digitalWrite(HEATER_PIN, LOW);    // то включаем обогреватель
    HEATER_ON = true;                 // и устанавливаем флаг включенного обогрева в true
  }
}
//======== Метод производящий включение-выключение системы фильтрации аквариума
void setFILTER(bool state) {
  if (state == OFF) {                 // если OFF
    digitalWrite(FILTER_PIN, LOW);   // то выключаем фильтр
    FILTER_ON = false;                // и сбрасываем флаг включенного фильтра в false
    beepOFF();                        // подаем звуковой сигнал
  }
  else {                              // если ON
    digitalWrite(FILTER_PIN, HIGH);    // то включаем фильтр
    FILTER_ON = true;                 // и устанавливаем флаг включенного фильтра в true
    beepON();                         // подаем звуковой сигнал
  }
}
//======== Метод производящий включение-выключение системы обогрева аквариума в зависимости от температуры воды
void HEATER() {
  // Если текущая температура отличается от предыдцщей меньше чем на 10 градусов, то обрабатываем, иначе нет.
  if (abs(temp-temp_pred)<10) {
    if (HEATER_ON) {
      if (temp > (temp_AVR+hysteresis)) { // если текущая температура больше средней заданной + гистерезис,
        setHEATER(OFF);                   // то выключаем обогреватель и сбрасываем флаг включенного обогрева в false
      }
    }
    else {
      if (temp < (temp_AVR-hysteresis)) { // если текущая температура меньше средней заданной + гистерезис,
        setHEATER(ON);                    // то включаем обогреватель и устанавливаем флаг включенного обогрева в true
      }
    }
  }
}
//=============================== Переменные системы кормления
bool FEEDING1;             // флаг 1 кормления
bool FEEDING2;             // флаг 2 кормления
byte hours_feed1;         // час начала первого кормления (утреннего)
byte minutes_feed1;       // минута начала первого кормления (утреннего)
byte duration_feed1;      // длительность первого кормления (утреннего) (в минутах)
byte hours_feed2;         // час начала второго кормления (вечернего)
byte minutes_feed2;       // минута начала второго кормления (вечернего)
byte duration_feed2;      // длительность первого кормления (утреннего) (в минутах)
//=============================== Переменные 2х Будильников
bool ALARM1;              // флаг 1 будильника
bool ALARM2;              // флаг 2 будильника
byte hours_alarm1;        // час первого будильника
byte minutes_alarm1;      // минута первого будильника
byte duration_alarm1;     // длительность звучания первого будильника (в секундах)
byte hours_alarm2;        // час второго будильника
byte minutes_alarm2;      // минута второго будильника
byte duration_alarm2;     // длительность звучания второго будильника (в секундах)
//======== Метод производящий подачу корма в аквариум
void feeding() {

}
//============================== Таймер для системы кормления
void timerFeeding() {
  long duration;           // Текущая длительность с момента начала кормления в секундах
  //----- Обрабатываем первое кормление (утреннее)
  if (hours_feed1 != 0) { // Если час первого кормления равен нулю, то кормления не будет (выкл)
    if (FEEDING1) {
      duration = (hours-hours_feed1)*hr + (minutes-minutes_feed1)*mn + seconds;
      if (duration > (duration_feed1*mn)) {  // если текущаяя длительность больше заданной, то
        FEEDING1 = false;     // Кормление закончилось
        setFILTER(ON);        // включаем фильтр
      }
    }
    else {
      if ((hours == hours_feed1)&&(minutes == minutes_feed1)) {
        FEEDING1 = true;      // Если время соответствует началу кормления, то устанавливаем флаг кормления,
        setFILTER(OFF);       // выключаем фильтр
        delay(30000);         // и ждем 30 секунд, пока вода в аквариуме успокоится
        feeding();            // и затем подаем корм рыбам.
      }
    }
  }
  //----- Обрабатываем второе кормление (вечернее)
  if (hours_feed2 != 0) { // Если час второго кормления равен нулю, то кормления не будет (выкл)
    if (FEEDING2) {
      duration = (hours-hours_feed2)*hr + (minutes-minutes_feed2)*mn + seconds;
      if (duration > (duration_feed2*mn)) {  // если текущаяя длительность больше заданной, то
        FEEDING2 = false;     // Кормление закончилось
        setFILTER(ON);        // включаем фильтр
      }
    }
    else {
      if ((hours == hours_feed2)&&(minutes == minutes_feed2)) {
        FEEDING2 = true;      // Если время соответствует началу кормления, то устанавливаем флаг кормления,
        setFILTER(OFF);       // выключаем фильтр
        delay(30000);         // и ждем 30 секунд, пока вода в аквариуме успокоится
        feeding();            // и затем подаем корм рыбам.
      }
    }
  }
}
void showAlarmOFF() {
  ClearDisplay();
  lcd.setCursor(0,1);
  lcd.print("   -=ALARM STOP=-");
  delay(5000);
  ClearDisplay();
}
//============================== Таймер для Будильников
void timerAlarm() {
  //----- Обрабатываем первый будильник
  if (hours_alarm1 != 0) { // Если час первого будильника равен нулю, то сигнала не будет (выкл)
    if ((hours == hours_alarm1)&&(minutes == minutes_alarm1)) {
      if (!ALARM1) {
        for (int i = 0; i < duration_alarm1; i++) {
          delay(3000);
          beep();          // Подаем звуковой сигнал i количество раз в цикле
          if (getPressedButton() != BUTTON_NONE) { // Если нажата любая кнопка, то выходим из цикла
            showAlarmOFF();
            break;
          }
        }
        ALARM1 = true;
      }
    }
    else {
      if (ALARM1) {
        ALARM1 = false;
      }
    }
  }
  //----- Обрабатываем второй будильник
  if (hours_alarm2 != 0) { // Если час второго будильника равен нулю, то сигнала не будет (выкл)
    if ((hours == hours_alarm2)&&(minutes == minutes_alarm2)) {
      if (!ALARM2) {
        for (int i = 0; i < duration_alarm2; i++) {
          delay(3000);
          beep();          // Подаем звуковой сигнал i количество раз в цикле
          if (getPressedButton() != BUTTON_NONE) { // Если нажата любая кнопка, то выходим из цикла
            showAlarmOFF();
            break;
          }
        }
        ALARM2 = true;
      }
    }
    else {
      if (ALARM2) {
        ALARM2 = false;
      }
    }
  }
}
//=============================== Переменные для навигации по меню и выводу на дисплей информации
byte buttonPressed;               // Код нажатой кнопки
byte pMenu;                       // Пункт меню (номер меню)
byte pos;                         // Позиция текущего изменяемого значения в этом пункте меню
String display0;                  // Первая строка дисплея
String display1;                  // Вторая строка дисплея
String display2;                  // Третья строка дисплея
String display3;                  // Четвертая строка дисплея
//=============================== Метод отвечающий за очистку дисплея и переменных дисплея
void ClearDisplay() {
  lcd.clear();                                    // Очищаем дисплей
  display0 = display1 = display2 = display3 = ""; // Стираем строки дисплея (переменные)
  pos = 0;                                        // Сбрасываем позицию изменяемого значения на начальную
}
//=============================== Метод отвечающий за вывод информации на дисплей.
void PrintDisplay(String mdisp0, String mdisp1, String mdisp2, String mdisp3) {
  //while (mdisp0.length()<19) mdisp0.concat(" "); // Удлинняем строки до 20 символов
  //while (mdisp1.length()<19) mdisp1.concat(" ");
  //while (mdisp2.length()<19) mdisp2.concat(" ");
  //while (mdisp3.length()<19) mdisp3.concat(" ");
  if (display0 != mdisp0) {          // Если содержимое строки изменилось, то выводим ее на дисплей
    display0 = mdisp0;
    lcd.setCursor(0,0);
    lcd.print(display0);
  }
  if (display1 != mdisp1) {
    display1 = mdisp1;
    lcd.setCursor(0,1);
    lcd.print(display1);
  }
  if (display2 != mdisp2) {
    display2 = mdisp2;
    lcd.setCursor(0,2);
    lcd.print(display2);
  }
  if (display3 != mdisp3) {
    display3 = mdisp3;
    lcd.setCursor(0,3);
    lcd.print(display3);
  }
}
//=============================== Метод отвечающий за установку часов реального времени
void SetTime() {
  int plus_minus;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  //String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  //String mdisplay3;       // Четвертая строка дисплея
  delay(500);
  while(buttonPressed != BUTTON_MENU) {
    buttonPressed = getPressedButton();               // Считываем нажатую кнопку
    plus_minus = 0;
    switch(buttonPressed){
      case BUTTON_UP:   plus_minus = 1;  break;
      case BUTTON_DOWN: plus_minus = -1; break;
      case BUTTON_OK:
        pos++;              // Переходим к следующему изменяемому значению
        if (pos>7) pos = 0; // и по кругу
      break;
    }
    switch (pos) {
      case 0:
        date += plus_minus;              // Крутим значения длительности
        if (date > 31) date = 1;         // Ограничиваем значения
        msg = "    "; msg += "<<Set"; msg += " Date"; msg += ">>"; msg += "    "; // 20
        //msg = "    <<Set Date>>    ";
      break;
      case 1:
        month += plus_minus;             // Крутим значения длительности
        if (month > 12) month = 1;       // Ограничиваем значения
        msg = "   "; msg += "<<Set"; msg += " Month"; msg += ">>"; msg += "    "; // 20
        //msg = "   <<Set Month>>    ";
      break;
      case 2:
        year += plus_minus;              // Крутим значения длительности
        if (year > 99) year = 0;         // Ограничиваем значения
        msg = "    "; msg += "<<Set"; msg += " Year"; msg += ">>"; msg += "    "; // 20
        //msg = "    <<Set Year>>    ";
      break;
      case 3:
        day += plus_minus;               // Крутим значения длительности
        if (day > 7) day = 1;            // Ограничиваем значения
        if (day < 1) day = 7;            // Ограничиваем значения
        msg = "    "; msg += "<<Set"; msg += " Day"; msg += ">>"; msg += "    "; // 19
        //msg = "    <<Set Day>>     ";
      break;
      case 4:
        hours += plus_minus;             // Крутим значения часов
        if (hours > 23) hours = 0;       // Ограничиваем значения
        msg = "   "; msg += "<<Set"; msg += " Hours"; msg += ">>"; msg += "    "; // 20
        //msg = "   <<Set Hours>>    ";
      break;
      case 5:
        minutes += plus_minus;           // Крутим значения минут
        if (minutes > 59) minutes = 0;   // Ограничиваем значения
        msg = "  "; msg += "<<Set"; msg += " Minutes"; msg += ">>"; msg += "   "; // 20
        //msg = "  <<Set Minutes>>   ";
      break;
      case 6:
        seconds += plus_minus;           // Крутим значения длительности
        if (seconds > 59) seconds = 0;   // Ограничиваем значения
        msg = "  "; msg += "<<Set"; msg += " Seconds"; msg += ">>"; msg += "   "; // 20
        //msg = "  <<Set Seconds>>   ";
      break;
      case 7:
        setRtc(seconds, minutes, hours, day, date, month, year);  // Устанавливаем часы и дату
        lcd.clear();
        lcd.setCursor(0,2);
        lcd.print("      -=Save"); lcd.print("d"); lcd.print("=- "); // lcd.print("    ");
        lcd.setCursor(0,3);
        lcd.print("      -=Save"); lcd.print("d"); lcd.print("=- "); // lcd.print("    ");
        buttonPressed = BUTTON_MENU;
        delay(2000);
        continue;
      break;
    }
    lcd.setCursor(0,0);
    lcd.print("Set Date  / Set Time");   //20                 // Формируем строки с информацией для вывода на дисплей
    mdisplay1 = ByteToStrFormat(date, 2) + "/" + ByteToStrFormat(month, 2) + "/20" +  ByteToStrFormat(year, 2) + "  ";  //12
    mdisplay1 +=  ByteToStrFormat(hours, 2) + ":" + ByteToStrFormat(minutes, 2) + ":" + ByteToStrFormat(seconds, 2);  //8
    mdisplay2 = "Day=" + ByteToStrFormat(day, 1) + "      -=Save" + "=- ";
    lcd.setCursor(0,1);       // Выводим строки на дисплей
    lcd.print(mdisplay1);
    lcd.setCursor(0,2);
    lcd.print(mdisplay2);
    lcd.setCursor(0,3);
    lcd.print(msg);
    //PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
  }
}
void Menu_UDO_Test() {
  int plus_minus;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  byte Duration_UDO_MICRO = 1;
  byte Duration_UDO_MACRO = 1;
  byte Duration_UDO_Fe = 1;

  delay(500);
  mdisplay1 = "    "; mdisplay1 += "-=UDO TEST=-"; mdisplay1 += "    ";   //20
  lcd.setCursor(0,1);       // Выводим строки на дисплей
  lcd.print(mdisplay1);
  delay(3000);
  ClearDisplay();       // Очищаем дисплей и переменные дисплея

  while(buttonPressed != BUTTON_MENU) {
    buttonPressed = getPressedButton();               // Считываем нажатую кнопку
    plus_minus = 0;
    switch(buttonPressed){
      case BUTTON_UP:   plus_minus = 1;  break;
      case BUTTON_DOWN:
        switch (pos) {
          case 0:
            digitalWrite(UDO_MICRO_PIN, HIGH);  // то подаём его
            delay(Duration_UDO_MICRO*100);      // в течении заданного количества секунд,
            digitalWrite(UDO_MICRO_PIN, LOW);   // затем отключаем подачу
          break;
          case 1:
            digitalWrite(UDO_MACRO_PIN, HIGH);  // то подаём его
            delay(Duration_UDO_MACRO*100);      // в течении заданного количества секунд,
            digitalWrite(UDO_MACRO_PIN, LOW);   // затем отключаем подачу
          break;
          case 2:
            digitalWrite(UDO_Fe_PIN, HIGH);  // то подаём его
            delay(Duration_UDO_Fe*100);      // в течении заданного количества секунд,
            digitalWrite(UDO_Fe_PIN, LOW);   // затем отключаем подачу
          break;
        }
      break;
      case BUTTON_OK:
        pos++;              // Переходим к следующему изменяемому значению
        if (pos>2) pos = 0; // и по кругу
      break;
    }
    switch (pos) {
      case 0:
        Duration_UDO_MICRO += plus_minus;              // Крутим значения длительности
        if (Duration_UDO_MICRO > 250) Duration_UDO_MICRO = 1;         // Ограничиваем значения
        msg = "<<Set"; msg += "DurationMICRO"; msg += ">>"; // 20
      break;
      case 1:
        Duration_UDO_MACRO += plus_minus;              // Крутим значения длительности
        if (Duration_UDO_MACRO > 250) Duration_UDO_MACRO = 1;         // Ограничиваем значения
        msg = "<<Set"; msg += "DurationMACRO"; msg += ">>"; // 20
      break;
      case 2:
        Duration_UDO_Fe += plus_minus;              // Крутим значения длительности
        if (Duration_UDO_Fe > 250) Duration_UDO_Fe = 1;         // Ограничиваем значения
        msg = "<<Set"; msg += " Duration Fe "; msg += ">>"; // 20
      break;
    }
    mdisplay0 = "UDO MICRO " + ByteToStrFormat(Duration_UDO_MICRO, 2) + " Sec/10"; //20
    mdisplay1 = "UDO MACRO " + ByteToStrFormat(Duration_UDO_MACRO, 2) + " Sec/10"; //20
    mdisplay2 = "UDO Fe " + ByteToStrFormat(Duration_UDO_Fe, 2) + " Sec/10"; //17
    mdisplay3 = msg;
    PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
    delay(100);
  }
  ClearDisplay();       // Очищаем дисплей и переменные дисплея
  mdisplay1 = "    "; mdisplay1 += "-=UDO TEST=-"; mdisplay1 += "    ";   //20
  mdisplay2 = "    "; mdisplay2 += "    "; mdisplay2 += "EXIT"; mdisplay2 += "    "; mdisplay2 += "    ";   //20
  lcd.setCursor(0,1);       // Выводим строки на дисплей
  lcd.print(mdisplay1);
  lcd.setCursor(0,2);       // Выводим строки на дисплей
  lcd.print(mdisplay2);
  delay(3000);
  pMenu = 0;
}
//=============================== Метод отвечающий за режим профилактики (ручная настройка выходов реле 220В)
void SetProfilactika() {
  int plus_minus;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея

  mdisplay1 = "    "; mdisplay1 += "Profilactika"; mdisplay1 += "    ";   //20
  lcd.setCursor(0,1);       // Выводим строки на дисплей
  lcd.print(mdisplay1);
  delay(3000);
  ClearDisplay();       // Очищаем дисплей и переменные дисплея
  while(buttonPressed != BUTTON_MENU) {
    buttonPressed = getPressedButton();               // Считываем нажатую кнопку
    plus_minus = 0;
    switch(buttonPressed){
      case BUTTON_UP:   plus_minus = 1;  break;
      case BUTTON_DOWN: plus_minus = -1; break;
      case BUTTON_OK:
        pos++;              // Переходим к следующему изменяемому значению
        if (pos>5) pos = 0; // и по кругу
      break;
    }
    switch (pos) {
      case 0:
        if (plus_minus == 1) {
          rassvet1_LED1 = true;
          timerLED1();
        }
        else if (plus_minus == -1) {
          zakat2_LED1 = true;
          timerLED1();
        }
        msg = "    "; msg += "<<Set"; msg += " LED1"; msg += ">>"; msg += "    "; // 20
      break;
      case 1:
        if (plus_minus == 1) {
          rassvet1_LED2 = true;
          timerLED2();
        }
        else if (plus_minus == -1) {
          zakat2_LED2 = true;
          timerLED2();
        }
        msg = "    "; msg += "<<Set"; msg += " LED2"; msg += ">>"; msg += "    "; // 20
      break;
      case 2:
        if (plus_minus == 1) {
          if (!LAMP_ON) setLAMP(ON);
        }
        else if (plus_minus == -1) {
          if (LAMP_ON) setLAMP(OFF);
        }
        msg = "  "; msg += "<<Set"; msg += " LAMP LUM"; msg += ">>"; msg += "  "; // 20
      break;
      case 3:
        if (plus_minus == 1) {
          if (!FILTER_ON) setFILTER(ON);
        }
        else if (plus_minus == -1) {
          if (FILTER_ON) setFILTER(OFF);
        }
        msg = "   "; msg += "<<Set"; msg += " FILTER"; msg += ">>"; msg += "   "; // 20
      break;
      case 4:
          if (plus_minus == 1) {
          if (!HEATER_ON) setHEATER(ON);
        }
        else if (plus_minus == -1) {
          if (HEATER_ON) setHEATER(OFF);
        }
        msg = "   "; msg += "<<Set"; msg += " HEATER"; msg += ">>"; msg += "   "; // 20
      break;
      case 5:
          if (plus_minus == 1) {
          if (!CO2_ON) setCO2(ON);
        }
        else if (plus_minus == -1) {
          if (CO2_ON) setCO2(OFF);
        }
        msg = "    "; msg += "<<Set"; msg += " CO2"; msg += ">>"; msg += "    "; // 19
      break;
    }
    //lcd.setCursor(0,0);
    //lcd.print("    Profilactika    ");   //20                 // Формируем строки с информацией для вывода на дисплей
    mdisplay0 = "LED1=" + ByteToStrFormat(bright_LED1, 3) + "% " + "LED2=" + ByteToStrFormat(bright_LED2, 3) + "% "; //20
    mdisplay1 = (LAMP_ON == true) ? "LAMP=ON  " : "LAMP=OFF ";  //9
    mdisplay1 += (FILTER_ON == true) ? "Filter=ON " : "Filter=OFF"; //10
    mdisplay2 = (HEATER_ON == true) ? "Heater=ON " : "Heater=OFF"; //10
    mdisplay2 += (CO2_ON == true) ? " CO2=ON  " : " CO2=OFF "; //9
    mdisplay3 = msg;
    /*lcd.setCursor(0,0);
    lcd.print(mdisplay0);
    lcd.setCursor(0,1);       // Выводим строки на дисплей
    lcd.print(mdisplay1);
    lcd.setCursor(0,2);
    lcd.print(mdisplay2);
    lcd.setCursor(0,3);
    lcd.print(msg);*/
    PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
    delay(100);
  }
  ClearDisplay();       // Очищаем дисплей и переменные дисплея
  mdisplay1 = "    "; mdisplay1 += "Profilactika"; mdisplay1 += "    ";   //20
  mdisplay2 = "    "; mdisplay2 += "    "; mdisplay2 += "EXIT"; mdisplay2 += "    "; mdisplay2 += "    ";   //20
  lcd.setCursor(0,1);       // Выводим строки на дисплей
  lcd.print(mdisplay1);
  lcd.setCursor(0,2);       // Выводим строки на дисплей
  lcd.print(mdisplay2);
  delay(3000);
  pMenu = 0;
}
//=============================== Метод отвечающий за навигацию по меню контроллера
void Menu() {
  buttonPressed = getPressedButton();               // Считываем нажатую кнопку
  if ((pMenu == 0)&&(buttonPressed != BUTTON_NONE)) // Нулевое меню - вывод информации о работе контроллера
    switch(buttonPressed){
        case BUTTON_MENU:
          pMenu++;              // Переходим к следующему меню
          ClearDisplay();       // Очищаем дисплей и переменные дисплея
          ShowSetMenu();
        break;
        case BUTTON_UP:
          ClearDisplay();       // Очищаем дисплей и переменные дисплея
          SetTime();            // Установка часов реального времени
        break;
        case BUTTON_DOWN:
          ClearDisplay();       // Очищаем дисплей и переменные дисплея
          SetProfilactika();    // Переходим в режим профилактики для чистки аквариума
        break;
        case BUTTON_OK:
          ShowVersion();
          ClearDisplay();       // Очищаем дисплей и переменные дисплея
          Menu_UDO_Test();
          ShowSetMenu();
        break;
  }
  else if (buttonPressed == BUTTON_MENU) {
    pMenu++;                    // Переходим к следующему меню
    if (pMenu > 23) pMenu = 0;  // Если прошлись по всем меню, то пререходим в информационное меню
    ClearDisplay();             // Очищаем дисплей и переменные дисплея
    ShowSetMenu();
  }
  else if (buttonPressed == BUTTON_NONE) {
    ShowSetMenu();
    return;
  }
  else
    ShowSetMenu();
  if (pMenu>0) delay(100);
}
void ShowSetMenu() {
    String s;
    switch (pMenu) {
      case 0:  Menu_INFO();
      break;
      case 1:
        s = "Menu"; s += "0"; s += "1"; s += " LED"; s += "1"; s += " Rassvet"; s += "1"; // "Menu01 LED1 Rassvet1"
        Menu_LED_UDO(s, hours_rassvet1_LED1, minutes_rassvet1_LED1, duration_rassvet1_LED1, " Minutes");
      break;
      case 2:
        s = "Menu"; s += "0"; s += "2"; s += " LED"; s += "1"; s += " Zakat"; s += "1"; // "Menu02 LED1 Zakat1"
        Menu_LED_UDO(s, hours_zakat1_LED1, minutes_zakat1_LED1, duration_zakat1_LED1, " Minutes");
      break;
      case 3:
        s = "Menu"; s += "0"; s += "3"; s += " LED"; s += "1"; s += " Rassvet"; s += "2"; // "Menu03 LED1 Rassvet2"
        Menu_LED_UDO(s, hours_rassvet2_LED1, minutes_rassvet2_LED1, duration_rassvet2_LED1, " Minutes");
      break;
      case 4:
        s = "Menu"; s += "0"; s += "4"; s += " LED"; s += "1"; s += " Zakat"; s += "2"; // "Menu04 LED1 Zakat2"
        Menu_LED_UDO(s, hours_zakat2_LED1, minutes_zakat2_LED1, duration_zakat2_LED1, " Minutes");
      break;
      case 5:
        s = "Menu"; s += "0"; s += "5"; s += " LED"; s += "1"; s += " PWM Sett";  // "Menu05 LED1 PWM Sett"
        Menu_LED_Add(s, PWM_LED1_MIN, PWM_LED1_MAX, PWM_LED1_MIN_DAY);
      break;
      case 6:
        s = "Menu"; s += "0"; s += "6"; s += " LED"; s += "2"; s += " Rassvet"; s += "1"; // "Menu06 LED2 Rassvet1"
        Menu_LED_UDO(s, hours_rassvet1_LED2, minutes_rassvet1_LED2, duration_rassvet1_LED2, " Minutes");
      break;
      case 7:
        s = "Menu"; s += "0"; s += "7"; s += " LED"; s += "2"; s += " Zakat"; s += "1"; // "Menu07 LED2 Zakat1"
        Menu_LED_UDO(s, hours_zakat1_LED2, minutes_zakat1_LED2, duration_zakat1_LED2, " Minutes");
      break;
      case 8:
        s = "Menu"; s += "0"; s += "8"; s += " LED"; s += "2"; s += " Rassvet"; s += "2"; // "Menu08 LED2 Rassvet2"
        Menu_LED_UDO(s, hours_rassvet2_LED2, minutes_rassvet2_LED2, duration_rassvet2_LED2, " Minutes");
      break;
      case 9:
        s = "Menu"; s += "0"; s += "9"; s += " LED"; s += "2"; s += " Zakat"; s += "2"; // "Menu09 LED2 Zakat2"
        Menu_LED_UDO(s, hours_zakat2_LED2, minutes_zakat2_LED2, duration_zakat2_LED2, " Minutes");
      break;
      case 10:
        s = "Menu"; s += "1"; s += "0"; s += " LED"; s += "2"; s += " PWM Sett"; // "Menu10 LED2 PWM Sett"
        Menu_LED_Add(s, PWM_LED2_MIN, PWM_LED2_MAX, PWM_LED2_MIN_DAY);
      break;
      case 11:
        s = "Menu"; s += "1"; s += "1"; s += " LAMP"; s += " Period"; s += "1"; // "Menu11 LAMP Period1"
        Menu_LAMP_CO2(s, hours_ON1_LAMP, minutes_ON1_LAMP, hours_OFF1_LAMP, minutes_OFF1_LAMP);
      break;
      case 12:
        s = "Menu"; s += "1"; s += "2"; s += " LAMP"; s += " Period"; s += "2";  // "Menu12 LAMP Period2"
        Menu_LAMP_CO2(s, hours_ON2_LAMP, minutes_ON2_LAMP, hours_OFF2_LAMP, minutes_OFF2_LAMP);
      break;
      case 13:
        s = "Menu"; s += "1"; s += "3"; s += " CO2"; s += " Period"; s += "1"; // "Menu13 CO2 Period1"
        Menu_LAMP_CO2(s, hours_ON1_CO2, minutes_ON1_CO2, hours_OFF1_CO2, minutes_OFF1_CO2);
      break;
      case 14:
        s = "Menu"; s += "1"; s += "4"; s += " CO2"; s += " Period"; s += "2";  // "Menu14 CO2 Period2"
        Menu_LAMP_CO2(s, hours_ON2_CO2, minutes_ON2_CO2, hours_OFF2_CO2, minutes_OFF2_CO2);
      break;
      case 15:
        s = "Menu"; s += "1"; s += "5"; s += " UDO"; s += " MICRO"; // "Menu15 UDO MICRO"
        Menu_LED_UDO(s, hours_UDO_MICRO, minutes_UDO_MICRO, duration_UDO_MICRO, " Sec/10");
      break;
      case 16:
        s = "Menu"; s += "1"; s += "6"; s += " UDO"; s += " MACRO"; // "Menu16 UDO MACRO"
        Menu_LED_UDO(s, hours_UDO_MACRO, minutes_UDO_MACRO, duration_UDO_MACRO, " Sec/10");
      break;
      case 17:
        s = "Menu"; s += "1"; s += "7"; s += " UDO"; s += " Fe"; // "Menu17 UDO Fe"
        Menu_LED_UDO(s, hours_UDO_Fe, minutes_UDO_Fe, duration_UDO_Fe, " Sec/10");
      break;
      case 18:
        s = "Menu"; s += "1"; s += "8"; s += " Heater"; // "Menu18 Heater"
        Menu_HEATER(s, temp_AVR, hysteresis);
      break;
      case 19:
        s = "Menu"; s += "1"; s += "9"; s += " Feeding "; s += "1"; // "Menu19 Feeding 1"
        Menu_LED_UDO(s, hours_feed1, minutes_feed1, duration_feed1, " Minutes");
      break;
      case 20:
        s = "Menu"; s += "2"; s += "0"; s += " Feeding "; s += "2"; // "Menu20 Feeding 2"
        Menu_LED_UDO(s, hours_feed2, minutes_feed2, duration_feed2, " Minutes");
      break;
      case 21:
        s = "Menu"; s += "2"; s += "1"; s += " Alarm "; s += "1"; // "Menu21 Alarm 1"
        Menu_LED_UDO(s, hours_alarm1, minutes_alarm1, duration_alarm1, " Raz");
      break;
      case 22:
        s = "Menu"; s += "2"; s += "2"; s += " Alarm "; s += "2"; // "Menu22 Alarm 2"
        Menu_LED_UDO(s, hours_alarm2, minutes_alarm2, duration_alarm2, " Raz");
      break;
      case 23:
        s = "Menu"; s += "2"; s += "3"; s += " Save"; s += " Settings"; // "Menu23 Save Settings"
        Menu_Save(s);
      break;
    }
}
//=============================== Метод отвечающий за вывод Информационного меню (часы, дата, свет, температура)
void Menu_INFO() {
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  String t;
  //mdisplay0 = "AQUA Controller v1.0";      // Формируем строки с информацией для вывода на дисплей
  mdisplay0 = ByteToStrFormat(hours, 2) + ":" + ByteToStrFormat(minutes, 2) + ":" + ByteToStrFormat(seconds, 2) + "  ";  //10
  mdisplay0 += ByteToStrFormat(date, 2) + "/" + ByteToStrFormat(month, 2) + "/20" +  ByteToStrFormat(year, 2);  //10
  mdisplay1 = "LED1=" + ByteToStrFormat(bright_LED1, 3) + "% " + "LED2=" + ByteToStrFormat(bright_LED2, 3) + "% "; //20
  t = (String)temp;
  //t = t.substring(0,t.indexOf('.')+2);
  t = t.substring(0, 4);
  mdisplay2 = (LAMP_ON == true) ? "LAMP=ON  " : "LAMP=OFF ";  //9
  mdisplay2 += "Temp=" + t + "\1C"; //11
  mdisplay3 = (FILTER_ON == true) ? "Flr=ON " : "Flr=OF "; //7
  mdisplay3 += (HEATER_ON == true) ? "Htr=ON " : "Htr=OF "; //7
  mdisplay3 += (CO2_ON == true) ? "CO2=ON" : "CO2=OF"; //6
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
//============ Метод отвечающий за вывод меню настроек светодиодного освещения с ШИМ и меню настроек Подачи УДОбрений
void Menu_LED_UDO(String mName, byte &mHours, byte &mMinutes, byte &mDuration, String ed) {
  int plus_minus = 0;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  //Serial.print(mName);
  switch(buttonPressed){
    case BUTTON_UP:   plus_minus = 1;  break;
    case BUTTON_DOWN: plus_minus = -1; break;
    case BUTTON_OK:
      pos++;              // Переходим к следующему изменяемому значению
      if (pos>2) pos = 0; // и по кругу
    break;
  }
  switch (pos) {
    case 0:
      mHours += plus_minus;             // Крутим значения часов
      if (mHours > 23) mHours = 0;      // Ограничиваем значения
      msg = "   "; msg += "<<Set"; msg += " Hours"; msg += ">>"; msg += "    "; // 20
    break;
    case 1:
      mMinutes += plus_minus;           // Крутим значения минут
      if (mMinutes > 59) mMinutes = 0;  // Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " Minutes"; msg += ">>"; msg += "   "; // 20
    break;
    case 2:
      mDuration += plus_minus;          // Крутим значения длительности
      //if (mDuration > 59) mDuration = 0;// Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " "; msg += "Duration"; msg += ">>"; msg += "  "; // 20
    break;
  }
  mdisplay0 = mName;                    // Формируем строки с информацией для вывода на дисплей
  mdisplay1 = "Start Time: " + ByteToStrFormat(mHours, 2) + ":" + ByteToStrFormat(mMinutes, 2) + " ";
  mdisplay2 = "Duration"; mdisplay2 += " " + ByteToStrFormat(mDuration, 2) + ed;
  mdisplay3 = msg;
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
//=============================== Метод отвечающий за вывод меню дополнительных настроек светодиодного освещения с ШИМ
void Menu_LED_Add(String mName, byte &mPWM_LED_MIN, byte &mPWM_LED_MAX, byte &mPWM_LED_MIN_DAY) {
  int plus_minus = 0;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  switch(buttonPressed){
    case BUTTON_UP:   plus_minus = 1;  break;
    case BUTTON_DOWN: plus_minus = -1; break;
    case BUTTON_OK:
      pos++;              // Переходим к следующему изменяемому значению
      if (pos>2) pos = 0; // и по кругу
    break;
  }
  switch (pos) {
    case 0:
      mPWM_LED_MIN += plus_minus;                               // Задаем минимальное значение ШИМ
      if (mPWM_LED_MIN > mPWM_LED_MIN_DAY) mPWM_LED_MIN = 0;    // Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " PWM_MIN"; msg += ">>"; msg += "   "; // 20
    break;
    case 1:
      mPWM_LED_MAX += plus_minus;                               // Задаем максимальное значение ШИМ
      if (mPWM_LED_MAX < mPWM_LED_MIN_DAY) mPWM_LED_MAX = 255;  // Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " PWM_MAX"; msg += ">>"; msg += "   "; // 20
    break;
    case 2:
      mPWM_LED_MIN_DAY += plus_minus;         // Задаем минимальное значение ШИМ для дневного затенения
      if (mPWM_LED_MIN_DAY > mPWM_LED_MAX) mPWM_LED_MIN_DAY = mPWM_LED_MAX; // Ограничиваем значения
      if (mPWM_LED_MIN_DAY < mPWM_LED_MIN) mPWM_LED_MIN_DAY = mPWM_LED_MIN; // Ограничиваем значения
      msg = "<<Set"; msg += " PWM_MIN_DAY"; msg += ">>"; msg += " "; // 20
    break;
  }

  mdisplay0 = mName;                    // Формируем строки с информацией для вывода на дисплей
  mdisplay1 = "PWM: MIN=" + ByteToStrFormat(map(mPWM_LED_MIN, 0, 255, 0, 100), 1) + " MAX=" +
              ByteToStrFormat(map(mPWM_LED_MAX, 0, 255, 0, 100), 2) + "%";
  mdisplay2 = "  "; mdisplay2 += "MIN_DAY_STORM=" + ByteToStrFormat(map(mPWM_LED_MIN_DAY, 0, 255, 0, 100), 2) + "%";
  mdisplay3 = msg;
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
//=============================== Метод отвечающий за вывод меню настроек Люминесцентных ламп & CO2
void Menu_LAMP_CO2(String menuName, byte &mHoursON, byte &mMinutesON, byte &mHoursOFF, byte &mMinutesOFF) {
  int plus_minus = 0;     // Инкремент или декремент (+1 или -1)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  switch(buttonPressed){
    case BUTTON_UP:   plus_minus = 1;  break;
    case BUTTON_DOWN: plus_minus = -1; break;
    case BUTTON_OK:
      pos++;              // Переходим к следующему изменяемому значению
      if (pos>3) pos = 0; // и по кругу
    break;
  }
  switch (pos) {
    case 0:
      mHoursON += plus_minus;             // Крутим значения часов
      if (mHoursON > 23) mHoursON = 0;      // Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " Hours"; msg += "ON"; msg += ">>"; msg += "   "; // 20
    break;
    case 1:
      mMinutesON += plus_minus;           // Крутим значения минут
      if (mMinutesON > 59) mMinutesON = 0;  // Ограничиваем значения
      msg = " "; msg += "<<Set"; msg += " Minutes"; msg += "ON"; msg += ">>"; msg += "  "; // 20
    break;
    case 2:
      mHoursOFF += plus_minus;             // Крутим значения часов
      if (mHoursOFF > 23) mHoursOFF = 0;      // Ограничиваем значения
      msg = "  "; msg += "<<Set"; msg += " Hours"; msg += "OFF"; msg += ">>"; msg += "  "; // 20
    break;
    case 3:
      mMinutesOFF += plus_minus;           // Крутим значения минут
      if (mMinutesOFF > 59) mMinutesOFF = 0;  // Ограничиваем значения
      msg = " "; msg += "<<Set"; msg += " Minutes"; msg += "OFF"; msg += ">>"; msg += " "; // 20
    break;
  }
  mdisplay0 = menuName;                 // Формируем строки с информацией для вывода на дисплей
  mdisplay1 = "ON"; mdisplay1 += " Time"; mdisplay1 += " "; mdisplay1 += ":"; mdisplay1 += " "; // 10
  mdisplay1 += ByteToStrFormat(mHoursON, 2) + ":" + ByteToStrFormat(mMinutesON, 2) + "   "; // 8-10
  mdisplay2 = "OFF"; mdisplay2 += " Time"; mdisplay2 += ":"; mdisplay2 += " "; // 10
  mdisplay2 += ByteToStrFormat(mHoursOFF, 2) + ":" + ByteToStrFormat(mMinutesOFF, 2) + "   "; // 8-10
  mdisplay3 = msg;
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
//=============================== Метод отвечающий за вывод меню настроек Системы обогрева
void Menu_HEATER(String menuName, byte &mTemp, float &mHysteresis) {
  int plus_minus = 0;     // Инкремент или декремент (+1 или -1)
  float fplus_minus = 0;  // Инкремент или декремент (+0.5 или -0.5)
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  switch(buttonPressed){
    case BUTTON_UP:   plus_minus = 1;  fplus_minus = 0.5; break;
    case BUTTON_DOWN: plus_minus = -1; fplus_minus = -0.5; break;
    case BUTTON_OK:
      pos++;              // Переходим к следующему изменяемому значению
      if (pos>1) pos = 0; // и по кругу
    break;
  }
  switch (pos) {
    case 0:
      mTemp += plus_minus;             // Крутим значения часов
      if (mTemp > 28) mTemp = 20;      // Ограничиваем значения
      if (mTemp < 20) mTemp = 28;      // Ограничиваем значения
      msg = "<<Set"; msg += " "; msg += "Temperature"; msg += ">>"; msg += " "; // 20
    break;
    case 1:
      mHysteresis += fplus_minus;              // Крутим значения минут
      if (mHysteresis > 2) mHysteresis = 0.5;  // Ограничиваем значения
      if (mHysteresis < 0.5) mHysteresis = 2;  // Ограничиваем значения
      msg = " "; msg += "<<Set"; msg += " "; msg += "Hysteresis"; msg += ">>"; msg += " "; // 20
    break;
  }
  mdisplay0 = menuName;                    // Формируем строки с информацией для вывода на дисплей
  mdisplay1 = "Temperature"; mdisplay1 += ":"; mdisplay1 += " "; mdisplay1 += ByteToStrFormat(mTemp, 2);
  mdisplay2 = "Hysteresis"; mdisplay2 += ":"; mdisplay2 += "  "; mdisplay2 += (String) mHysteresis;
  mdisplay3 = msg;
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
//=============================== Метод отвечающий за вывод меню Сохранения настроек
void Menu_Save(String menuName) {
  String msg;             // Сообщение редактируемого параметра
  String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  String mdisplay3;       // Четвертая строка дисплея
  switch(buttonPressed){
    case BUTTON_UP:   SaveSettings(); return; break;
    case BUTTON_DOWN: CancelSettings(); return; break;
    case BUTTON_OK: break;
  }
  mdisplay0 = menuName;                    // Формируем строки с информацией для вывода на дисплей
  mdisplay1 = "Press \""; mdisplay1 += "+"; mdisplay1 += "\" to"; mdisplay1 += " Save";
  mdisplay2 = "Press \""; mdisplay2 += "-"; mdisplay2 += "\" to"; mdisplay2 += " Cancel";
  mdisplay3 = msg;
  PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
}
void LoadSettings() {
  // ЗАГРУЖАЕМ ЗНАЧЕНИЯ ПЕРЕМЕННЫХ ИЗ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ
  //=============================== Переменные первого таймера для LED1 (розовый свет)
  hours_rassvet1_LED1 = EEPROM.read(0x00);         // час начала первого рассвета (утреннего)
  minutes_rassvet1_LED1 = EEPROM.read(0x01);       // минута начала первого рассвета (утреннего)
  duration_rassvet1_LED1 = EEPROM.read(0x02);      // длительность первого рассвета (утреннего) (в минутах)
  hours_zakat1_LED1 = EEPROM.read(0x03);           // час начала первого заката (дневного)
  minutes_zakat1_LED1 = EEPROM.read(0x04);         // минута начала первого заката (дневного)
  duration_zakat1_LED1 = EEPROM.read(0x05);        // длительность первого заката (дневного) (в минутах)
  hours_rassvet2_LED1 = EEPROM.read(0x06);         // час начала второго рассвета (дневного)
  minutes_rassvet2_LED1 = EEPROM.read(0x07);       // минута начала второго рассвета (дневного)
  duration_rassvet2_LED1 = EEPROM.read(0x08);      // длительность второго рассвета (дневного) (в минутах)
  hours_zakat2_LED1 = EEPROM.read(0x09);           // час начала второго заката (вечернего)
  minutes_zakat2_LED1 = EEPROM.read(0x0A);         // минута начала второго заката (вечернего)
  duration_zakat2_LED1 = EEPROM.read(0x0B);        // длительность второго заката (вечернего) (в минутах)
  PWM_LED1_MIN = EEPROM.read(0x0C);            // Если необходим ток покоя на LED - изменить это значение
  PWM_LED1_MAX = EEPROM.read(0x0D);            // Если необходимо ограничить максимальную яркость - уменьшить значение
  PWM_LED1_MIN_DAY = EEPROM.read(0x0E);        // Минимальное значение ШИМ для дневного затенения
  PWM_LED1_MIN_DAY = PWM_LED1_MIN_DAY < 255 ? PWM_LED1_MIN_DAY : 15;
  PWM_LED1_MIN = PWM_LED1_MIN < PWM_LED1_MIN_DAY ? PWM_LED1_MIN : 0;
  PWM_LED1_MAX = PWM_LED1_MAX > PWM_LED1_MIN_DAY ? PWM_LED1_MAX : 255;

  //=============================== Переменные второго таймера для LED2 (белый свет)
  hours_rassvet1_LED2 = EEPROM.read(0x10);         // час начала первого рассвета (утреннего)
  minutes_rassvet1_LED2 = EEPROM.read(0x11);       // минута начала первого рассвета (утреннего)
  duration_rassvet1_LED2 = EEPROM.read(0x12);      // длительность первого рассвета (утреннего) (в минутах)
  hours_zakat1_LED2 = EEPROM.read(0x13);           // час начала первого заката (дневного)
  minutes_zakat1_LED2 = EEPROM.read(0x14);         // минута начала первого заката (дневного)
  duration_zakat1_LED2 = EEPROM.read(0x15);        // длительность первого заката (дневного) (в минутах)
  hours_rassvet2_LED2 = EEPROM.read(0x16);         // час начала второго рассвета (дневного)
  minutes_rassvet2_LED2 = EEPROM.read(0x17);       // минута начала второго рассвета (дневного)
  duration_rassvet2_LED2 = EEPROM.read(0x18);      // длительность второго рассвета (дневного) (в минутах)
  hours_zakat2_LED2 = EEPROM.read(0x19);           // час начала второго заката (вечернего)
  minutes_zakat2_LED2 = EEPROM.read(0x1A);         // минута начала второго заката (вечернего)
  duration_zakat2_LED2 = EEPROM.read(0x1B);        // длительность второго заката (вечернего) (в минутах)
  PWM_LED2_MIN = EEPROM.read(0x1C);            // Если необходим ток покоя на LED - изменить это значение
  PWM_LED2_MAX = EEPROM.read(0x1D);            // Если необходимо ограничить максимальную яркость - уменьшить значение
  PWM_LED2_MIN_DAY = EEPROM.read(0x1E);        // Минимальное значение ШИМ для дневного затенения
  PWM_LED2_MIN_DAY = PWM_LED2_MIN_DAY < 255 ? PWM_LED2_MIN_DAY : 15;
  PWM_LED2_MIN = PWM_LED2_MIN < PWM_LED2_MIN_DAY ? PWM_LED2_MIN : 0;
  PWM_LED2_MAX = PWM_LED2_MAX > PWM_LED2_MIN_DAY ? PWM_LED2_MAX : 255;

  //=============================== Переменные третьего таймера для LAMP (Люминесцентные лампы)
  hours_ON1_LAMP = EEPROM.read(0x20);             // час начала первого периода
  minutes_ON1_LAMP = EEPROM.read(0x21);           // минута начала первого периода
  hours_OFF1_LAMP = EEPROM.read(0x22);            // час конца первого периода
  minutes_OFF1_LAMP = EEPROM.read(0x23);          // минута конца первого периода
  hours_ON2_LAMP = EEPROM.read(0x24);             // час начала второго периода
  minutes_ON2_LAMP = EEPROM.read(0x25);           // минута начала второго периода
  hours_OFF2_LAMP = EEPROM.read(0x26);            // час конца второго периода
  minutes_OFF2_LAMP = EEPROM.read(0x27);          // минута конца второго периода
  //=============================== Переменные четвертого таймера для CO2 (или чего-то еще, например аэрация)
  hours_ON1_CO2 = EEPROM.read(0x30);             // час начала первого периода
  minutes_ON1_CO2 = EEPROM.read(0x31);           // минута начала первого периода
  hours_OFF1_CO2 = EEPROM.read(0x32);            // час конца первого периода
  minutes_OFF1_CO2 = EEPROM.read(0x33);          // минута конца первого периода
  hours_ON2_CO2 = EEPROM.read(0x34);             // час начала второго периода
  minutes_ON2_CO2 = EEPROM.read(0x35);           // минута начала второго периода
  hours_OFF2_CO2 = EEPROM.read(0x36);            // час конца второго периода
  minutes_OFF2_CO2 = EEPROM.read(0x37);          // минута конца второго периода

  //=============================== Переменные системы подачи удобрений в аквариум
  hours_UDO_MICRO = EEPROM.read(0x40);               // час начала подачи удобрения МИКРО
  minutes_UDO_MICRO = EEPROM.read(0x41);             // минута начала подачи удобрения МИКРО
  duration_UDO_MICRO = EEPROM.read(0x42);            // длительность подачи удобрения МИКРО (в секундах)
  hours_UDO_MACRO = EEPROM.read(0x43);               // час начала подачи удобрения МАКРО
  minutes_UDO_MACRO = EEPROM.read(0x44);             // минута начала подачи удобрения МАКРО
  duration_UDO_MACRO = EEPROM.read(0x45);            // длительность подачи удобрения МАКРО (в секундах)
  hours_UDO_Fe = EEPROM.read(0x46);                  // час начала подачи удобрения Железо
  minutes_UDO_Fe = EEPROM.read(0x47);                // минута начала подачи удобрения Железо
  duration_UDO_Fe = EEPROM.read(0x48);               // длительность подачи удобрения Железо (в секундах)
  //=============================== Переменные системы обогрева аквариума
  temp_AVR = EEPROM.read(0x50);                      // заданная средняя температура воды аквариума
  hysteresis = (float)EEPROM.read(0x51) / 10;        // гистерезис температур в большую или меньшую сторону
  hysteresis = hysteresis < 5 ? hysteresis : 1.0f;
  //=============================== Переменные системы кормления
  hours_feed1 = EEPROM.read(0x60);         // час начала первого кормления (утреннего)
  minutes_feed1 = EEPROM.read(0x61);       // минута начала первого кормления (утреннего)
  duration_feed1 = EEPROM.read(0x62);      // длительность первого кормления (утреннего) (в минутах)
  hours_feed2 = EEPROM.read(0x63);           // час начала второго кормления (вечернего)
  minutes_feed2 = EEPROM.read(0x64);         // минута начала второго кормления (вечернего)
  duration_feed2 = EEPROM.read(0x65);        // длительность второго кормления (вечернего) (в минутах)
  //=============================== Переменные будильников
  hours_alarm1 = EEPROM.read(0x70);         // час начала первого будильника
  minutes_alarm1 = EEPROM.read(0x71);       // минута начала первого будильника
  duration_alarm1 = EEPROM.read(0x72);      // длительность первого будильника (в секундах)
  hours_alarm2 = EEPROM.read(0x73);           // час начала второго будильника
  minutes_alarm2 = EEPROM.read(0x74);         // минута начала второго будильника
  duration_alarm2 = EEPROM.read(0x75);        // длительность второго будильника (в секундах)
}
void SaveSettings() {
  //String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  //String mdisplay3;       // Четвертая строка дисплея
  //mdisplay0 = mdisplay3 = "";
  lcd.clear();
  mdisplay1 = "   "; mdisplay1 += "-"; mdisplay1 += "="; mdisplay1 += " Save"; mdisplay1 += " NOW ";
  mdisplay1 += "="; mdisplay1 += "-"; mdisplay1 += "   ";
  lcd.setCursor(0,1);
  lcd.print(mdisplay1);
  for (int i=0; i<21; i++) {            // Формируем Прогресс Бар и выводим его
    mdisplay2 = "";
    for (int j=0; j<i; j++)
      mdisplay2.concat("\2");
    lcd.setCursor(0,2);
    lcd.print(mdisplay2);
    //PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
    delay(250);
  }
  // СОХРАНЯЕМ ВСЕ ПЕРЕМЕННЫЕ В ЭНЕРГОНЕЗАВИСИМУЮ ПАМЯТЬ!
  //=============================== Переменные первого таймера для LED1 (розовый свет)
  EEPROM.write(0x00, hours_rassvet1_LED1);         // час начала первого рассвета (утреннего)
  EEPROM.write(0x01, minutes_rassvet1_LED1);       // минута начала первого рассвета (утреннего)
  EEPROM.write(0x02, duration_rassvet1_LED1);      // длительность первого рассвета (утреннего) (в минутах)
  EEPROM.write(0x03, hours_zakat1_LED1);           // час начала первого заката (дневного)
  EEPROM.write(0x04, minutes_zakat1_LED1);         // минута начала первого заката (дневного)
  EEPROM.write(0x05, duration_zakat1_LED1);        // длительность первого заката (дневного) (в минутах)
  EEPROM.write(0x06, hours_rassvet2_LED1);         // час начала второго рассвета (дневного)
  EEPROM.write(0x07, minutes_rassvet2_LED1);       // минута начала второго рассвета (дневного)
  EEPROM.write(0x08, duration_rassvet2_LED1);      // длительность второго рассвета (дневного) (в минутах)
  EEPROM.write(0x09, hours_zakat2_LED1);           // час начала второго заката (вечернего)
  EEPROM.write(0x0A, minutes_zakat2_LED1);         // минута начала второго заката (вечернего)
  EEPROM.write(0x0B, duration_zakat2_LED1);        // длительность второго заката (вечернего) (в минутах)
  EEPROM.write(0x0C, PWM_LED1_MIN);            // Если необходим ток покоя на LED - изменить это значение
  EEPROM.write(0x0D, PWM_LED1_MAX);            // Если необходимо ограничить максимальную яркость - уменьшить значение
  EEPROM.write(0x0E, PWM_LED1_MIN_DAY);        // Минимальное значение ШИМ для дневного затенения

  //=============================== Переменные второго таймера для LED2 (белый свет)
  EEPROM.write(0x10, hours_rassvet1_LED2);         // час начала первого рассвета (утреннего)
  EEPROM.write(0x11, minutes_rassvet1_LED2);       // минута начала первого рассвета (утреннего)
  EEPROM.write(0x12, duration_rassvet1_LED2);      // длительность первого рассвета (утреннего) (в минутах)
  EEPROM.write(0x13, hours_zakat1_LED2);           // час начала первого заката (дневного)
  EEPROM.write(0x14, minutes_zakat1_LED2);         // минута начала первого заката (дневного)
  EEPROM.write(0x15, duration_zakat1_LED2);        // длительность первого заката (дневного) (в минутах)
  EEPROM.write(0x16, hours_rassvet2_LED2);         // час начала второго рассвета (дневного)
  EEPROM.write(0x17, minutes_rassvet2_LED2);       // минута начала второго рассвета (дневного)
  EEPROM.write(0x18, duration_rassvet2_LED2);      // длительность второго рассвета (дневного) (в минутах)
  EEPROM.write(0x19, hours_zakat2_LED2);           // час начала второго заката (вечернего)
  EEPROM.write(0x1A, minutes_zakat2_LED2);         // минута начала второго заката (вечернего)
  EEPROM.write(0x1B, duration_zakat2_LED2);        // длительность второго заката (вечернего) (в минутах)
  EEPROM.write(0x1C, PWM_LED2_MIN);            // Если необходим ток покоя на LED - изменить это значение
  EEPROM.write(0x1D, PWM_LED2_MAX);            // Если необходимо ограничить максимальную яркость - уменьшить значение
  EEPROM.write(0x1E, PWM_LED2_MIN_DAY);        // Минимальное значение ШИМ для дневного затенения
  //=============================== Переменные третьего таймера для LAMP (Люминесцентные лампы)
  EEPROM.write(0x20, hours_ON1_LAMP);             // час начала первого периода
  EEPROM.write(0x21, minutes_ON1_LAMP);           // минута начала первого периода
  EEPROM.write(0x22, hours_OFF1_LAMP);            // час конца первого периода
  EEPROM.write(0x23, minutes_OFF1_LAMP);          // минута конца первого периода
  EEPROM.write(0x24, hours_ON2_LAMP);             // час начала второго периода
  EEPROM.write(0x25, minutes_ON2_LAMP);           // минута начала второго периода
  EEPROM.write(0x26, hours_OFF2_LAMP);            // час конца второго периода
  EEPROM.write(0x27, minutes_OFF2_LAMP);          // минута конца второго периода
  //=============================== Переменные четвертого таймера для CO2 (или чего-то еще, например аэрация)
  EEPROM.write(0x30, hours_ON1_CO2);             // час начала первого периода
  EEPROM.write(0x31, minutes_ON1_CO2);           // минута начала первого периода
  EEPROM.write(0x32, hours_OFF1_CO2);            // час конца первого периода
  EEPROM.write(0x33, minutes_OFF1_CO2);          // минута конца первого периода
  EEPROM.write(0x34, hours_ON2_CO2);             // час начала второго периода
  EEPROM.write(0x35, minutes_ON2_CO2);           // минута начала второго периода
  EEPROM.write(0x36, hours_OFF2_CO2);            // час конца второго периода
  EEPROM.write(0x37, minutes_OFF2_CO2);          // минута конца второго периода

  //=============================== Переменные системы подачи удобрений в аквариум
  EEPROM.write(0x40, hours_UDO_MICRO);               // час начала подачи удобрения МИКРО
  EEPROM.write(0x41, minutes_UDO_MICRO);             // минута начала подачи удобрения МИКРО
  EEPROM.write(0x42, duration_UDO_MICRO);            // длительность подачи удобрения МИКРО (в секундах)
  EEPROM.write(0x43, hours_UDO_MACRO);               // час начала подачи удобрения МАКРО
  EEPROM.write(0x44, minutes_UDO_MACRO);             // минута начала подачи удобрения МАКРО
  EEPROM.write(0x45, duration_UDO_MACRO);            // длительность подачи удобрения МАКРО (в секундах)
  EEPROM.write(0x46, hours_UDO_Fe);                  // час начала подачи удобрения Железо
  EEPROM.write(0x47, minutes_UDO_Fe);                // минута начала подачи удобрения Железо
  EEPROM.write(0x48, duration_UDO_Fe);               // длительность подачи удобрения Железо (в секундах)
  //=============================== Переменные системы обогрева аквариума
  EEPROM.write(0x50, temp_AVR);                      // заданная средняя температура воды аквариума
  EEPROM.write(0x51, (byte)hysteresis*10);           // гистерезис температур в большую или меньшую сторону
  //=============================== Переменные системы кормления
  EEPROM.write(0x60, hours_feed1);         // час начала первого кормления (утреннего)
  EEPROM.write(0x61, minutes_feed1);       // минута начала первого кормления (утреннего)
  EEPROM.write(0x62, duration_feed1);      // длительность первого кормления (утреннего) (в минутах)
  EEPROM.write(0x63, hours_feed2);           // час начала второго кормления (вечернего)
  EEPROM.write(0x64, minutes_feed2);         // минута начала второго кормления (вечернего)
  EEPROM.write(0x65, duration_feed2);        // длительность второго кормления (вечернего) (в минутах)
  //=============================== Переменные будильников
  EEPROM.write(0x70, hours_alarm1);         // час начала первого будильника
  EEPROM.write(0x71, minutes_alarm1);       // минута начала первого будильника
  EEPROM.write(0x72, duration_alarm1);      // длительность первого будильника (в секундах)
  EEPROM.write(0x73, hours_alarm2);           // час начала второго будильника
  EEPROM.write(0x74, minutes_alarm2);         // минута начала второго будильника
  EEPROM.write(0x75, duration_alarm2);        // длительность второго будильника (в секундах)

  pMenu = 0;              // После сохраниния попадаем в информационное меню
  ClearDisplay();
}
void CancelSettings() {
  //String mdisplay0;       // Первая строка дисплея
  String mdisplay1;       // Вторая строка дисплея
  String mdisplay2;       // Третья строка дисплея
  //String mdisplay3;       // Четвертая строка дисплея
  //mdisplay0 = mdisplay3 = "";
  lcd.clear();
  //mdisplay1 = "  -= Cancelling =-  ";
  mdisplay1 = "  "; mdisplay1 += "-"; mdisplay1 += "="; mdisplay1 += " Cancel"; mdisplay1 += " NOW ";
  mdisplay1 += "="; mdisplay1 += "-"; mdisplay1 += "  ";
  lcd.setCursor(0,1);
  lcd.print(mdisplay1);
  for (int i=19; i>-1; i--) {            // Формируем Прогресс Бар и выводим его
    mdisplay2 = "";
    for (int j=0; j<i; j++) {
      mdisplay2.concat("\2");
    }
    lcd.setCursor(0,2);
    lcd.print(mdisplay2);
    //PrintDisplay(mdisplay0, mdisplay1, mdisplay2, mdisplay3); // Выводим строки на дисплей
    lcd.setCursor(i, 2);
    lcd.print(" ");
    delay(250);
  }
  pMenu = 0;              // После отмены изменений попадаем в информационное меню
  LoadSettings();         // ЗАГРУЖАЕМ ЗНАЧЕНИЯ ПЕРЕМЕННЫХ ИЗ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ
  ClearDisplay();
}
//=================================== ГЛАВНЫЙ ЦИКЛ ПРОГРАММЫ ===============================
void loop() {
  timeRtc();
  timerLED1();
  timerLED2();
  timerLAMP();
  timerCO2();
  timerUDO_MICRO();
  timerUDO_MACRO();
  timerUDO_Fe();
  Menu();
  timerFeeding();
  timerAlarm();
  detectTemperature();
  HEATER();
}



В заключение можно посмотреть видеообзор (общее устройство, основные функции, пункты меню, демонстрация рассвета-заката) данного Акваконтроллера:



И напоследок можно скачать архив проекта:  AquaController_Archive.rar

ардуино аквариум контроллер




Top.Mail.Ru Яндекс.Метрика
Top
