Автоматика

Электронная удочка-автомат



 Даже самые робкие попытки переложить на электронную технику какие-то функции, которые человек привык считать «своими», а себя, соответственно, незаменимым, вызывают к себе настороженное отношение. Не в последнюю очередь это относится к любительскому рыболовству - одному из самых консервативных по своим формам увлечений человека.

Хотя трудно представить себе более интересное занятие для радиолюбителя-конструктора. Начиная от самой постановки возникающих здесь задач, от «алгоритмизации интуиции», до испытания придуманного. И не в виртуальном пространстве, куда нас последнее время так настоятельно зовут, а в самом что ни на есть настоящем: под голубым небом, среди лесов и
лугов, с плеском воды и рыбой без штрих-кода.

sheme

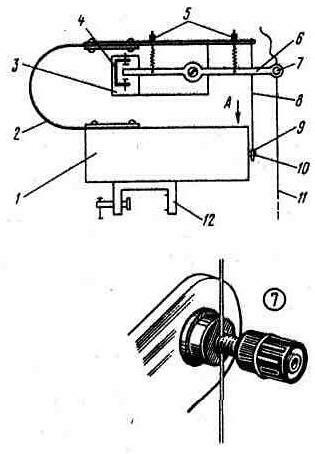

Рис. 1. Кинематическая схема удочки-автомата

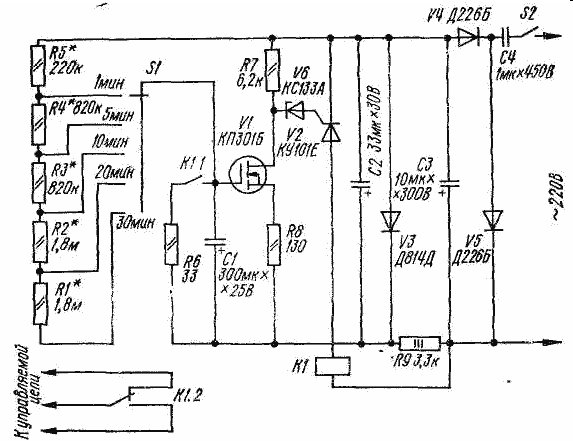

Реле времени

Реле времени позволяет получать выдержки до 30 мин.

 time-relay

Простое реле времени

В самых различных подсобных помещениях, коридорах, подъездах иногда требуется включить освещение всего на несколько минут или даже секунд. Но часто случается так, что, однажды включенная, лампа работает без надобности много часов, а то и по несколько суток.

Предлагаю схему несложного устройства, которое отключает нагрузку через несколько минут после нажатия на клавишу выключателя SA1. При компактном  расположении элементов, реле времени легко умещается в установочной коробке выключателя освещения для внутренней электропроводки.  Причем старый выключатель удалять даже не потребуется.

simle-time-relay

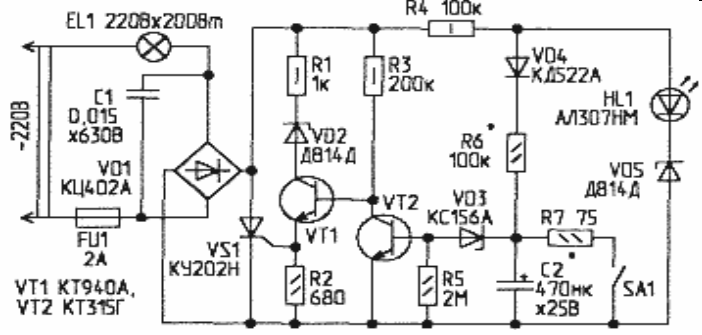

Простое реле времени схема электрическая принципиальная

Оптоэлектронное реле

И. НЕЧАЕВ, г. Курск

Оптоэлектронные реле — это электронные коммутаторы с управлением по оптическому каналу. Их основные достоинства — гальваническая развязка между цепью управления и коммутирующим элементом, а также отсутствие механических контактов. В управляющей цепи оптоэлектронных реле применяют излучающие диоды, а в качестве коммутирующего элемента — фототиристоры, фототранзисторы или полевые транзисторы. В последнем случае для управления транзисторами используют фотодиоды, работающие в режиме генерации напряжения.

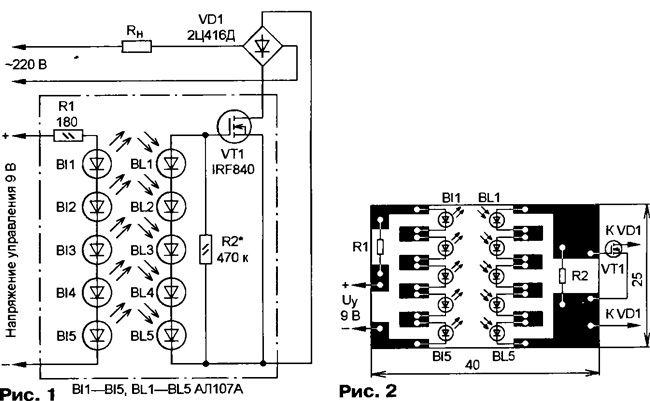

Поскольку оптоэлектронные реле не всегда доступны, а иногда подобных приборов с необходимыми параметрами промышленность не выпускает, то для радиолюбителей представляют интерес их аналоги на дискретных элементах. Сделать такой аналог можно на основе мощных переключательных полевых транзисторов фирмы International Rectifier («Мощные полевые переключательные транзисторы фирмы International Rectifier" в «Радио», 2001, № 5, с. 45) и излучающих ИК диодов, используя свойство их обратимости. Схема оптоэлектронного реле и его включения для управления нагрузкой в сети 220 В показана на рис. 1.

Для управления мощным переключательным полевым транзистором необходима очень малая статическая мощность сигнала. Чтобы открыть транзистор, указанный на схеме, достаточно на его затвор подать управляющее напряжение в пределах от 4,5 до 10 В. При этом сопротивление его канала уменьшится до 0,85 Ом. Требуемое для открывания транзистора напряжение генерируют излучающие ИК диоды BL1 — BL5, которые работают в режиме фотодиодов. Излучающие диоды В11—B15 располагают точно напротив фотодиодов BL1 — BL5. Излучающие диоды и резистор R1 образуют цепь управления. Когда по управляющей цепи протекает ток, ИК излучение попадает на фотодиоды, генерируемое напряжение поступает на затвор полевого транзистора и он открывается. Таким образом, для подключения нагрузки к сети необходимо подать напряжение на цепь управления.

Optoelektronnoe-rele-1
