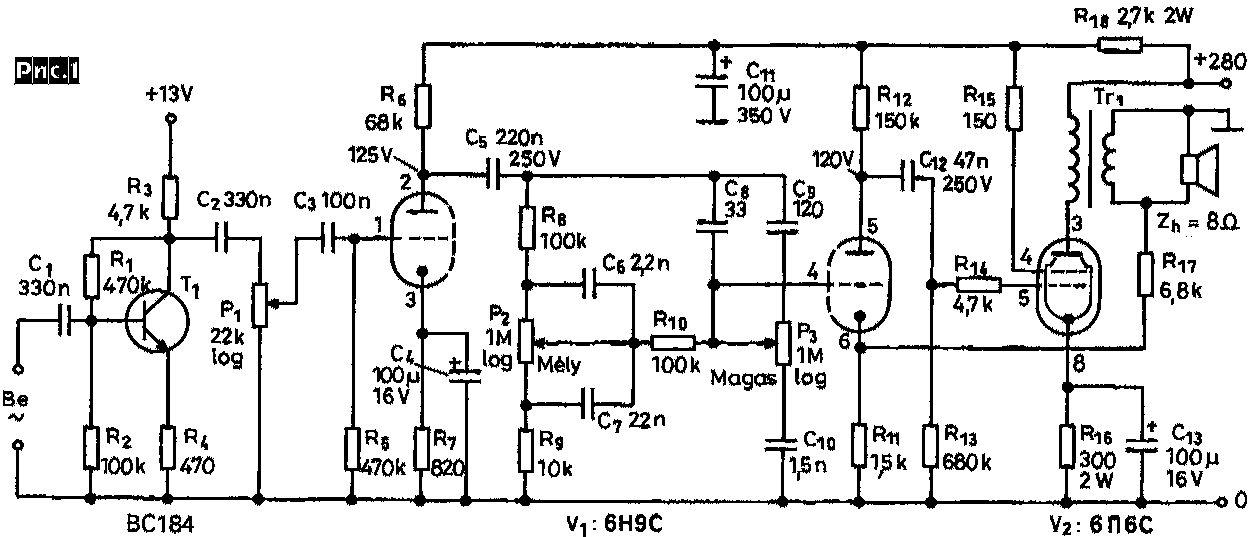

Однотактный ламповый УНЧ (рис. 1) Дьеря Плахтовича при коэффициенте гармоник не более 3% обеспечивает на 8-омной нагрузке мощность 3 Вт.

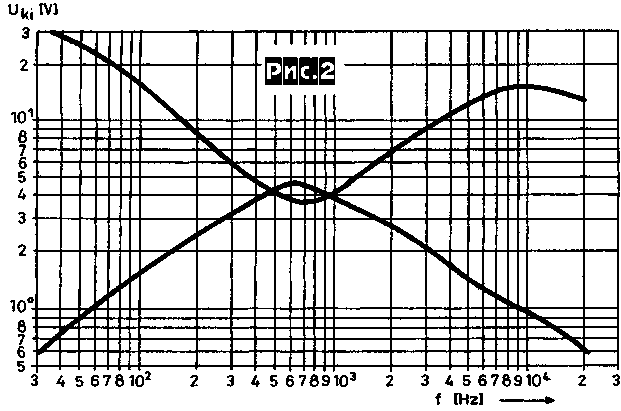

Входной транзисторный каскад с 10-кратным усилением и входным сопротивлением 47 кОм обеспечивает чувствительность 30 мВ (его можно из схемы исключить, если источник сигнала развивает напряжение 300 мВ или больше). Пассивные регуляторы тембра НЧ (Р2) и ВЧ (РЗ) включены между двумя каскадами усиления напряжения на двойном “октальном” триоде 6Н9С (его параметры: накал 6,3 В/300 мА, крутизна S=1,7mA/B, коэффициент усиления ц=70, максимальное анодное напряжение 275 В; зарубежный аналог 6SL7). Глубина регулировки тембра графически изображена на рис.2.


Выходной каскад выполнен на лучевом тетроде 6П6С {накал 6,3 В/450 мА, крутизна S=4 мА/В, максимальное анодное напряжение 350 В, мощность анода 13,2 Вт, графики зависимости отдаваемой мощности Pki (кривая 1) и коэффициента гармоник Kf (кривая 2) от приведенного к аноду сопротивления нагрузки Ra изображены на рис.3; зарубежный аналог 6V6).

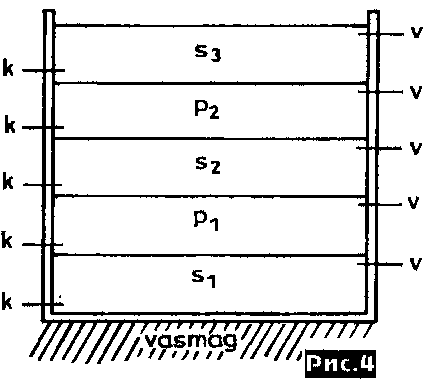

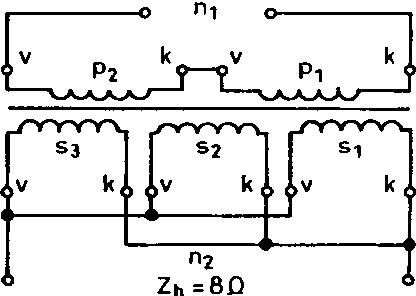

Схема намотки выходного трансформатора Тг1 показана на рис.4, каждая из двух секций первичной обмотки содержит по 2000 витков ПЭВ 0,18, а каждая из трех секций вторичной - по 160 витков ПЭВ 0,4, магнитопровод SM74 (Ш-образный, площадью 3,5 см2; аналогичный применен в отечественном ТВЗ-1-9 - ширина пластин 16 мм, толщина набора 24 мм).

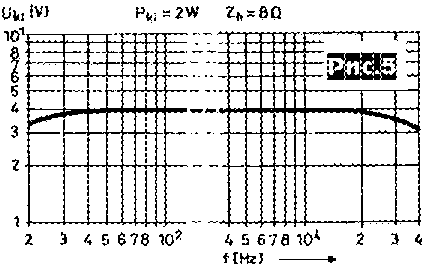

Благодаря охвату последних двух каскадов ООС через R17R11, АЧХ абсолютно линейна во всем звуковом диапазоне (рис.5).

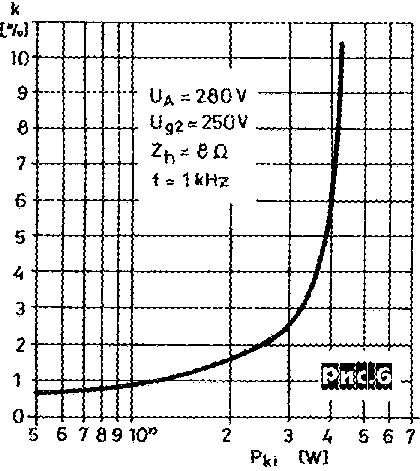

Зависимость коэффициента гармоник от выходной мощности приведена на рис.6.


Резисторы Р2 и РЗ должны иметь логарифмическую зависимость сопротивления от угла поворота движка.

“Radiotechnika” №3/2000, с.130-132
