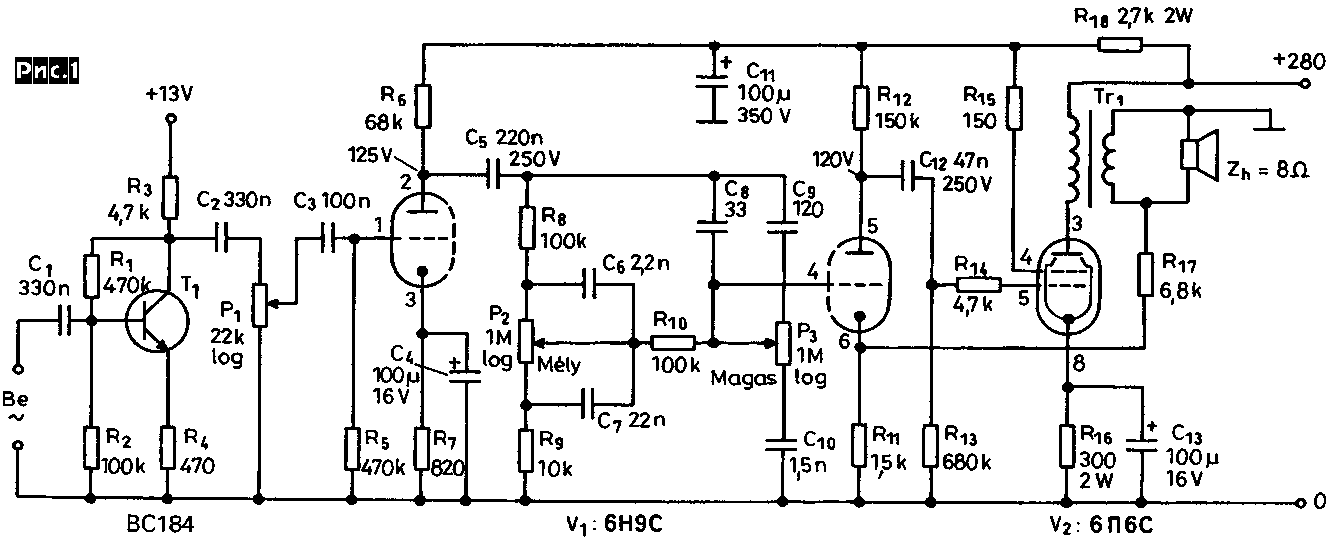

Однотактный ламповый УНЧ (рис. 1) Дьеря Плахтовича при коэффициенте гармоник не более 3% обеспечивает на 8-омной нагрузке мощность 3 Вт.

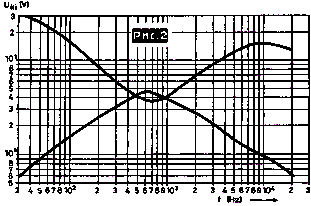

Входной транзисторный каскад с 10-кратным усилением и входным сопротивлением 47 кОм обеспечивает чувствительность 30 мВ (его можно из схемы исключить, если источник сигнала развивает напряжение 300 мВ или больше). Пассивные регуляторы тембра НЧ (Р2) и ВЧ (РЗ) включены между двумя каскадами усиления напряжения на двойном «октальном» триоде 6Н9С (его параметры: накал 6,3 В/300 мА, крутизна S=1,7mA/B, коэффициент усиления ц=70, максимальное анодное напряжение 275 В; зарубежный аналог 6SL7). Глубина регулировки тембра графически изображена на рис.2.

Рис. 2

Выходной каскад выполнен на лучевом тетроде 6П6С {накал 6,3 В/450 мА, крутизна S=4 мА/В, максимальное анодное напряжение 350 В, мощность анода 13,2 Вт, графики зависимости отдаваемой мощности Pki (кривая 1) и коэффициента гармоник Kf (кривая 2) от приведенного к аноду сопротивления нагрузки Ra изображены на рис.3; зарубежный аналог 6V6).

Рис. 3

Схема намотки выходного трансформатора Тг1 показана на рис.4.

Odnotaktnyy_lampovyy_UNCH-4.gif Odnotaktnyy_lampovyy_UNCH-5.gif
Рис. 4

Каждая из двух секций первичной обмотки содержит по 2000 витков ПЭВ 0,18, а каждая из трех секций вторичной - по 160 витков ПЭВ 0,4, магни-топровод SM74 (Ш-образный, площадью 3,5 см2; аналогичный применен в отечественном ТВЗ-1-9 - ширина пластин 16 мм, толщина набора 24 мм). Благодаря охвату последних двух каскадов ООС через R17R11, АЧХ абсолютно линейна во всем звуковом диапазоне (рис.5).

Рис. 5

Зависимость коэффициента гармоник от выходной мощности приведена на рис.6.

Рис. 6

Резисторы P1,P2 и PЗ должны иметь логарифмическую зависимость сопротивления от угла поворота движка.

«Radiotechnika» №3/2000, с.130-132.

По материалам РадиоХобби, 2, 2002.
