Усилитель на микросхеме TDA1562

Усилитель на микросхеме TDA1562




Технические характеристики усилителя на базе TDA1562Q



Напряжение питания
8...18 В
Ток потербления на "холостом ходу"
110...150 мА
Ток потребления в режиме "Standby"
<50 мкА
Коэф. усиления
26 дБ
Rвх
>90 кОм
Pвых при THD 0,06%
20 Вт
Pвых при THD 0,5%
55 Вт
Pвых при THD 10%
70 Вт
R нагр
4 Ома

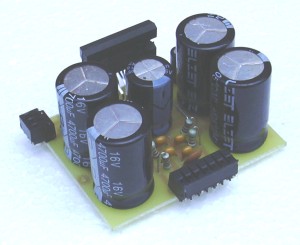

Электрическая принципиальная схема усилителя на микросхеме TDA1562Q приведена на рисунке 1, внешний вид усилителя на рисунке 2. Микросхема оснащена внутреними вольтодобавочными элементами, позволяющими выдавать мощность до 70 Ватт с нагрузкой 4 Ома и питающем напряжении 14,2 вольта. Последнее обстоятельство позволяет применять данное устройство в качестве автомобильного усилителя. Следует уточнить один момент 70 Ватт - это полезная мощность воспроизведения, а не та, которую указывают на современной автомобильной аппаратуре. Основное отличие заключается в том, что при измерении мощности, указанной на упаковке, в качестве сигнала используют прямоугольный сигнал от генератора звуковой частоты. Естественно, при этом выходная мощность УНЧ становится максимально возможной, но назвать это музыкой невозможно. При тестах УНЧ на TDA1562 на максимальную мощность с нагрузкой 4 Ома микросхема выдавала на выходе около 130 Вт, доказывая свои преимущества в мощности перед выпускаемыми УНЧ современных магнитол. Поэтому, на базе этой микросхемы можно построить мощный, но компактный автомобильный УМЗЧ. Коэффициент нелинейных искажений усилителя на микросхеме TDA1562 немного выше, чем у усилителя с преобразователем на TDA7294 или TDA7293, но он все равно меньше, чем у многих автомобильных УНЧ ценовой категории до 150 у.е.
