Реанимация сканера Benq
Реанимация сканера Benq
Популярный сканер Benq-5000UD хорошо знаком радиолюбителям и пользователям персональных компьютеров (далее— ПК). Он обеспечивает очень хорошие характеристики копирования информации (до 2400 dpi), в том числе фотоизображений, и работает во всех известных операционных средах. Про¬грамма сканирования изображения и текста типа Miraskan-6000 (находящаяся на инсталляционном CD) позволяет читать текст с оригинала (что называется с листа печатной информации) и переводить его в режим текстового редакто¬ра с расширением doc.Кроме того, есть и много других положительных сторон, которые сами за се¬бя служат рекомендацией к использованию данного сканера в широких кру¬гах пользователей. Однако есть и несомненные "минусы". Разберемся в их особенностях и рассмотрим проверенные варианты купирования недостатков популярного сканера Benq-5000UD.
Мой первый экземпляр сканера Benq-5000UD был приобретен в 2004 году, однако и сегодня, зайдя в магазин в поисках комплектующих для ПК, можно встретить в продаже этот универсальный сканер, подключаемый через порт USB. Сегодня такая длительная жизнь в ежедневно меняющемся мире ПК говорит о несомненном качестве периферийной аппаратуры для ПК. Однако на моей практике двухлетнего использования сканера Benq-5000UD (далее просто — сканера) открылись некоторые неприятные особенности его "пове¬дения". Так, сразу после покупки я обнаружил, что сканер при включении питания (при включении ПК), несмотря на нормальную инсталляцию, начи-нает работать неправильно— слышны щелчки с частотой примерно 1 Гц. После 2...3 мин продолжительных механических щелчков внутри корпуса сканера они прекращаются, но сканер отказывается работать и система зависает. Вывести ее из этого состояния "задумчивости" можно только методом перезагрузки ПК. К сожалению, это устойчивая во времени "болезнь" сканера рассматриваемой марки, об этом вам расскажет любой компетентный прода¬вец в отделе компьютерной периферии.
Если принудительно отключить питание сканера, отключив от осветительной сети 220 В адаптер— источник питания сканера (12 В; 1,3 А — импульсный источник), то, как правило, после нового включения сканер входит в нормальный штатный рабочий режим (без щелчков, зависания и нормально счи¬тывает информацию в поле сканирования). Но бывает, что выключить-включить питание сканера с помощью адаптера разово оказывается недоста¬точно, и приходится 2...3 раза разъединять цепь питания сканера без отсоеди¬нения USB-соединителя и без перезагрузки ПК, чтобы сканер стал работать нормально.
Сегодня всем известно, как работают гарантийные мастерские. Не отказыва¬ясь принять сканер в ремонт по гарантии, они определяют достаточно дли¬тельное время для ремонта, аргументируя задержку тем, что детали для ре¬монта требуется заказать. Так можно "лишиться" сканера на 2...3 месяца, рас¬плачиваясь своим временем и нервами на нерадивость производителей или брак прибора. А если гарантия закончилась, то с вас потребуют 600 руб. за работу и примерно 1500 руб. за стоимость блока координации сканера — именно он в случае с Benq-5000UD отвечает за нормальную работу и именно при его неисправности в сканере возникают щелчки, а затем "эффект зависа¬ния". Сегодня в розничной продаже такой сканер стоит 1400 руб. (на примере Санкт-Петербурга), так что производить какой-либо ремонт с помощью сер¬вис-центра, к сожалению, совершенно не рентабельно.
Не подвергая сомнению необходимость сдачи в ремонт неисправного скане¬ра, если он находится на гарантии, предлагаю читателям рассмотреть вопрос самостоятельного ремонта (вывода из "коматозного" состояния) сканера в том случае, когда срок гарантии закончился и с указанными ранее неисправ¬ностями (щелчками).
В этом случае действительно лучше купить новый сканер. Такого же мнения будут и продавцы-консультанты магазина, в который вы обратитесь, ведь примерный практически проверенный автором расклад по стоимости нового сканера и стоимости ремонта был рассмотрен ранее.

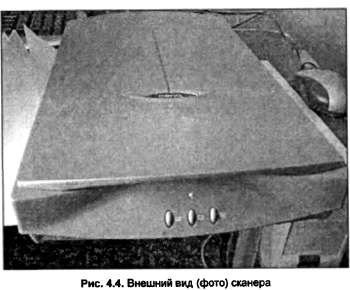

Наверняка, обычный пользователь ПК сегодня именно так и поступит. Но я пойму радиолюбителя, если он захочет самостоятельно реанимировать свой сканер. Внешний вид (фото) сканера Benq-5000UD представлен на рис. 4.4.
На практике для этого надо совсем немного. Корпус сканера аккуратно вскрывают с помощью отвертки, отгибая снизу корпуса сканера стопорные заглушки. Затем, сняв верхнюю крышку, добираются до самого "сердца" сканера. Этот вид иллюстрирует фото на рис. 4.5.
![](/images/stories/Komputers/Scanery/tmp330F-45.jpg)
![](/images/stories/Komputers/Scanery/tmp330F-46.jpg)
На рис. 4.5 хорошо видно, что резиновый ремень-дорожка с зубцами (распо¬ложенный внизу рисунка), перемещающий направляющую с лампой, нахо¬дится не на штатном месте, а в середине пути от начальной до конечной точ¬ки перемещения. В этот момент при включении сканера будут слышны меха¬нические щелчки, длящиеся до тех пор, пока направляющая с лампой не передвинется вправо (по схеме) на штатное место.
Как могла сместиться дорожка и направляющая с лампой относительно штатного места в момент включения/выключения? Ответ на этот вопрос тре¬бует дополнительного исследования алгоритма работы устройства координа¬тора положения направляющей головки (с лампой).

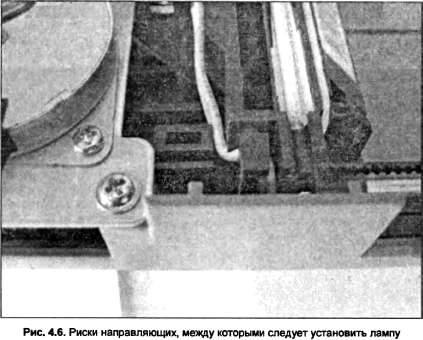

Реанимация сканера заключается в том, чтобы аккуратно снять с направляю-щих резиновый ремень-дорожку с зубчиками и переместить лампу в крайнее левое положение так, как это показано на рис. 4.6.
![](/images/stories/Komputers/Scanery/tmp330F-47.jpg)
Лампа и ее направляющие должны быть установлены между рисками на кор-пусе сканера (серого цвета). В этом положении штатное место направляющих лампы. После установки резиновый привод-ремень одевают на направля¬ющие.

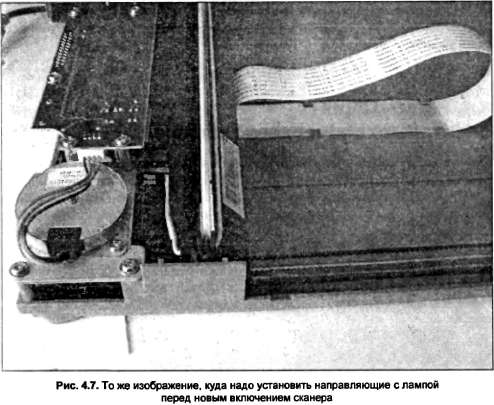

Другой ракурс изображения, имеющего тот же смысловой оттенок, показан на рис. 4.7.
![](/images/stories/Komputers/Scanery/tmp330F-48.jpg)
Теперь, при включении (подачи питания на сканер) в первые 1...2сек лампа будет двигаться вправо (согласно рис. 4.7), пока не упрется в нулевое поло¬жение, после этого с устройства координации положения лампы в ПК будет выдана команда готовности к сканированию и сканирование произойдет в штатном режиме.
Опытные продавцы-консультанты (относительно вопроса о сканерах Benq-5000UD) не устают утверждать, что это их "головная боль", с которой лучше мириться, чем ее же купировать и локализовать. Позвольте с ними не согла¬ситься, тем более что локализация данной неисправности не займет у радио¬любителя много времени, не потребует специальных приборов для настройки и, разумеется, добавит "в личное дело радиолюбителя" бесценный практиче¬ский опыт.
Еще одна "головная боль" для "ленивых" продавцов-консультантов в том, что они подчас неверно идентифицируют неисправность рассматриваемого сканера. Часто приходится слышать о том, что нейтрализовать рассмотренную ранее неисправность можно простым перемещением (несколько раз — туда-сюда) переключателя блокировки (транспортировки) сканера с изображением "замок" на его корпусе. Якобы, пощелкивание и в перспективе неисправность сканера зависит от этого.
В авторской практике подтверждения этому мнению не обнаружилось.
