ИЗМЕРИТЕЛЬ ЭМОЦИЙ

ИЗМЕРИТЕЛЬ ЭМОЦИЙ


А. ТЕРСКИХ, г Новосибирск


Профессии, летчика, космонавта, испытателя летной космической техники. требуют от человека абсолютного здоровья и исключительной эмоциональной устойчивости. Определить степень эмоциональной устойчивости каждого человека можно при помощи прибора, называемого эмоциометрон. Подобный прибор разработан и изготовлен в Клубе юных техников Новосибирского академгородка.

ПРИНЦИП ДЕЙСТВИЯ ПРИБОРА Известно, что сопротивление определенных участков тела человека зависит от деятельности потовых желез. Ею управляет нервная система. Любое эмоциональное возбуждение или нервно-психическое напряжение заставляет потовые железы работать интенсивнее, что в конечном счете приводит к уменьшению сопротивления кожи человека.

Наш прибор регистрирует изменения сопротивления кожи. Для контакта с телом человека применяются специальные электроды. Их укрепляют на тех участках кожи, которые содержат максимальное количество потовых желез. Удобной является, например, кисть руки: один электрод прикладывают к ладони, другой - к ее тыльной стороне (рис. 1).



Рис. 1. Так измеряют степень эмоциональности человека.

СХЕМА ПРИБОРА

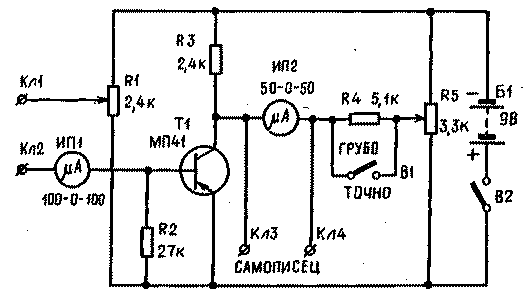

Посредством соединительных проводов электроды подключаются к клеммам КЛ1, КЛ2 прибора (рис. 2). Потенциометром R1 устанавливается ток во внешней цепи (через руку человека). Величина тока в пределах 20-50 мкА контролируется стрелочным прибором ИП1. Регистрация изменений тока, связанных с эмоциональным возбуждением, осуществляется микроамперметром ИП2, включенным по мостовой схеме. Закрепив электроды на руке, с помощью переменного резистора R5 стрелку ИП2 устанавливают на 0.



Puc.2

Переключателем В1 выбирают чувствительность прибора. Когда В1 замкнут, резистор R4 закорочен, и чувствительность прибора наибольшая. В разомкнутом положении переключателя она уменьшается в 5 раз.

К клеммам КлЗ, Кл4 подключают самописец, который фиксирует время реакции человека на раздражитель: свет, звук и др.

ДЕТАЛИ И КОНСТРУКЦИЯ

В приборе применены микроамперметры: ИП1-М494 на 100 мкА, ИП2- М592 на 50 мкА с нулем посередине шкалы или любые другие с током полного отклонения стрелки 100 мкА. Транзистор Т1 МП39-МП42. Желательно, чтобы обратный ток коллектора не превышал 5 мкА.

Питается схема от двух последовательно соединенных батарей 3336Л. Конструктивно прибор выполнен в металлическом корпусе размером 80Х120Х250 мм.

Электроды диаметром 10-20 мм, толщиной 2-5 мм изготавливают из цинка, серебра или посеребренной фольги и амальгируют: покрывают пастой из каолина, замешенного на насыщенном растворе сернокислого цинка. Каолин можно приобрести в аптеке, а сернокислый цинк есть в каждом школьном химическом кабинете. Затем электроды обертывают чистой марлей, смоченной в так называемом физиологическом растворе. Составить его несложно: в стакане воды размешивают столовую ложку обычной пищевой соли. Оба электрода привязывают к руке бинтом. Теперь можно приступать к опытам.

ПРОВЕДЕНИЕ ЭКСПЕРИМЕНТА

Испытуемый находится в затемненном помещении в удобном лежачем или сидячем положении. Через одну-две секунды после появления раздражителя стрелка прибора смещается на определенную величину, регистрируя реакцию испытуемого на звук, свет или прикосновение к телу. Если у человека хорошая эмоциональная устойчивость, отклонения стрелки будут незначительными.

(Моделист-конструктор)
