При монтаже линий связи монтерам приходится использовать различные приборы. Набор аппаратуры часто занимает много места и весит немало. Для того чтобы облегчить работу, автор разработал многофункциональный прибор.

Я работаю монтером диспетчерской связи. В своей работе приходится сталкиваться с измерениями, с работой аппаратуры (телефонные аппараты, усилители низкой частоты), с «прозвонкой» кабелей связи, с работой автоматики, с ремонтом диспетчерского оборудования. Для работы приходилось использовать много разных приборов, в том числе громоздких.

Предлагаемый прибор разрабатывался как универсальный и малогабаритный для многих видов работ в связи, а также может использоваться как прибор-пробник для радиолюбителей. Его размеры — 200x180x70 мм, вес — около 2 кг

Возможности прибора:

  1. измерение постоянного и переменного напряжений до 250 В стрелочным прибором;
  2. измерение сопротивления от 0 до 10 кОм стрелочным прибором;
  3. пробник на светодиодах позволяет проверять исправность транзисторов, диодов, конденсаторов, резисторов сопротивлением до 5 кОм, а также исправность монтажных проводников;
  4. генератор частотой 900 Гц с возможностью регулировки уровня выходного сигнала позволяет проверять исправность работы УНЧ, работоспособность динамических головок и телефонных капсюлей;
  5. пробник с лампой накаливания на 3,5 В и питанием 4,5 В позволяет проверять исправность монтажных проводников и резисторов до 30 Ом;
  6. лампа накаливания на 26 В позволяет проверить наличие напряжения до 30 В в аппаратуре диспетчерской связи;
  7. узел телефонного аппарата позволяет использовать прибор как полный телефонный аппарат с набором номера и приемом вызывного сигнала. Встроенный усилитель позволяет слушать абонента на динамическую головку;
  8. тот же телефонный аппарат с питанием 9 В позволяет «прозванивать» телефонные многожильные кабели длиной до 0,5 км. «Прозванивать» кабели можно через телефонную трубку, а также слушать своего напарника по громкоговорящей связи;
  9. встроенный усилитель низкой частоты позволяет подключать к нему через переключатель различные устройства, в частности, приставку-искатель скрытой проводки, а также вести громкоговорящий контроль при разговоре по телефону и при «прозвонке» кабелей связи.

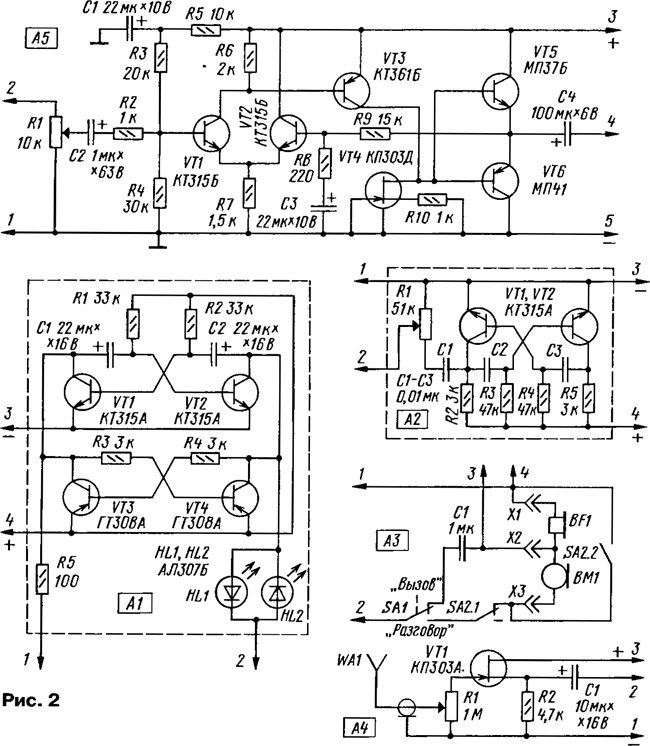

На рис. 1 показана основная схема прибора, а на рис. 2 — схемы входящих в него блоков. Прибор не содержит дефицитных деталей и узлов. В нем используются транзисторы серий МП37, МП41, КТ315, КТ361, КПЗОЗ и ГТ308.

Pribor-svyazistal-1

Назначение блоков: А1 — пробник на светодиодах; А2 — генератор частотой 900 Гц; A3 — телефонный аппарат (монтерская трубка); А4 — искатель скрытой проводки; А5 — усилитель низкой частоты.

Pribor-svyazistal-2

Рассмотрим работу устройства и прохождение сигналов в различных режимах.

1. Измерение постоянного и переменного напряжений до 250 В. Переключатель SA1 должен находиться в положении «1». Ток протекает по цепи: щуп Х1, подвижный контакт переключателя SA1.1, диод VD1, измерительная головка РА1, резистор R1, подвижный контакт переключателя SA1.2, щуп Х2.

2. Измерение сопротивления до 10 кОм. Переключатель SA1 должен находиться в положении «2». Ток течет от плюсового вывода батареи GB1 через контакт переключателя SA1.2, щуп Х2, измеряемый резистор, щуп Х1, контакт SА 1.1, далее по цепи VD1PA1R3R4 и через контакт SA1.3 к минусовому выводу батареи GB1.

3. Пробник на светодиодах. Положение переключателя SA1 для этого режима — «3». Щупы Х1 и Х2 подключены к контактам 1 и 2 блока А1. Питание на блок А1 поступает от батареи GB1.

4. Генератор частотой 900 Гц. Положение переключателя SA1 — «4». Питание на блок А2 подано от батареи GB1. Генерируемый сигнал поступает с контактов 1 и 2 блока А2 через контакты SA1.1, SA1.2 на щупы Х1, Х2 соответственно.

5. Пробник с лампой накаливания 3,5 В. Положение переключателя SA1 — «5». Ток течет от плюсового вывода батареи GB1 через контакты SA1.2, щуп Х2, испытуемую цепь, щуп Х1, контакты SA1.1, лампу накаливания HL1, контакты SA1.3 к минусовому выводу батареи GB1.

6. Контрольная лампа на 26 В. Положение переключателя SA1 — «6». Лампа HL2 подключена непосредственно к щупам Х1, Х2 через контакты SA1.1 MSA1.2.

7. Телефонный аппарат (ТА). Положение переключателя SA1 — «7». Контакты блока A3 подключены к щупам Х1 и Х2. Можно вести разговор через телефонную трубку — микрофон ВМ1 и телефон BF1 блока A3. SA2.1 и SA2.2 в этом блоке — контакты номеронабирателя.

8. Если поставить переключатель SA1 в положение «8», прибор можно использовать для «прозвонки» кабелей связи. В этом режиме задействован телефонный аппарат (блок A3). Питание обеспечивают две последовательно включенные батареи GB1 и GB2. Путь протекания тока: плюсовой вывод батареи GB2, контакт 8 переключателя SA1.2, щуп Х2, проверяемая линия связи, щуп Х1, контакт 8 SA1.1, вывод 1 блока A3, вывод 2 блока A3, контакт 8 SA1.3, минусовый вывод батареи GB1.

9. Усилитель низкой частоты. При установке переключателя SA1 в положение «9» щупы Х1 и Х2 будут подключены к входу УНЧ. Усилитель включают тумблером SA4, который совмещен с регулятором уровня (переменный резистор R1 в блоке А5). Выключатель SA3 установлен для предохранения от попадания на вход усилителя НЧ вызывного напряжения во время работы ТА, т. е. сигнал подается на вход усилителя только после снятия трубки ТА. Режим работы усилителя зависит от переключателя SA2. Положение 1 соответствует режиму с открытым входом, 2 — с закрытым входом (сигнал проходит через конденсатор С1), а положение 3 предназначено для громкоговорящего контроля разговора по ТА и при «прозвонке» кабелей связи. Приставка для отыскания скрытой проводки (блок А4) подключается через разъем ХЗ прямо на вход усилителя. Питание на приставку поступает от батареи питания усилителя GB3.

10. В положении переключателя SA1 «10» прибор выполняет функцию вольтметра с пределом измерения 30 В.

Измерительная головка РА1 — миллиамперметр М4203 стоком полного отклонения 5 мА. Лампа HL1 — на 3,5 В и ток 0,26 A, HL2 — на 26 В 0,12 А. Батареи GB1 и GB2 состоят из трех элементов типоразмера R14 каждая. Батарея GB3 — любая на 4,5 В, например, 3R12. Динамическая головка ВА1 — ГДШ-2 сопротивлением 8 Ом. Детали телефонной трубки A3: микрофон ВМ1 — угольный МК-16-У, телефонный капсюль BF1 — ТК-57, номеронабиратель SA2 — «Электроника НК-03».

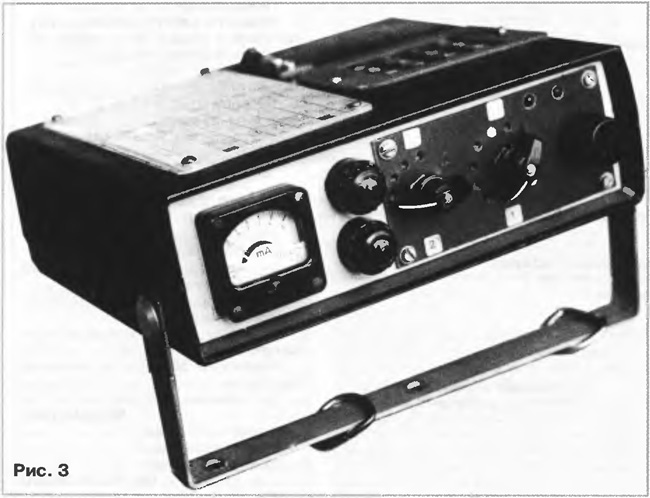

Конструктивно прибор выполнен в корпусе «Набор радиолюбителя» (рис. 3). Использованы только корпус, передняя и задняя алюминиевые фальшпанели. На передней панели размещают измерительную головку РА1, два гнезда для ламп HL1 и HL2, переключатели SA1, SA2 основного блока и переменный резистор регулировки уровня R1 (блокА5).

Pribor-svyazistal-3

На задней панели размещают два разъема для подключения приставки отыскания скрытой проводки и для включения телефонной гарнитуры (трубки или наушников с микрофоном), два переменных резистора для регулировки выходного уровня генератора 900 Гц (R1 в блоке А2) и установки нуля при измерении резисторов (R4 основного блока), гнезда для подключения щупов прибора и переключатель «Разговор-вызов» телефонного аппарата (SA1 в блоке A3).
