Антенна для ДМВ-диапазона
Антенна для ДМВ-диапазона
ДМВ-антенну, описанную в статье Аh.Нанакова, можно улучшить путем добавления еще 3х элементов. Коэффициент усиления доработанной антенны значительно возрос, что дает большое преимущество при использовании ее как в комнатном, так и в наружном варианте.

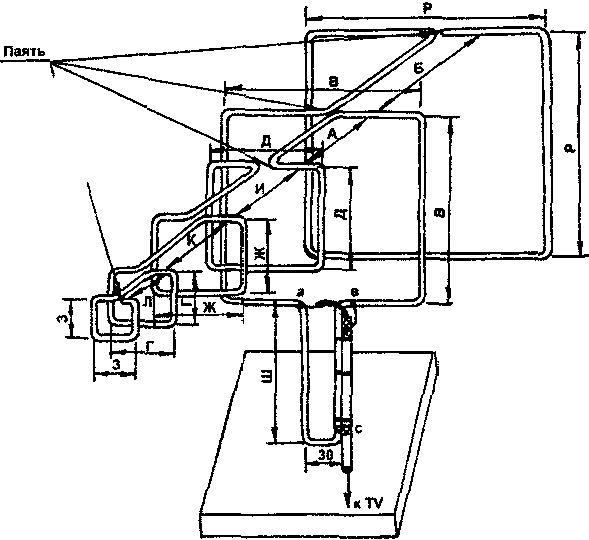

Конструкция антенны представлена на рисунке, размеры — в таблице. Для изготовления можно использовать провод из меди или латуни диаметром 3...5 мм. Провод последовательно выгибается по форме, показанной на рисунке, места соединений спаиваются.
Каналы |
3, MM |
Г, MM |
Ж. MM |
Д. MM |
В. MM |
Р, MM |
А, MM |
Б, MM |
И, MM |
К, MM |
Л, MM |
Ш, MM |
21...26 |
68 |
90 |
112 |
134 |
158 |
193 |
67 |
98 |
55 |
43 |
31 |
150 |
27...32 |
56 |
78 |
100 |
122 |
144 |
176 |
61 |
89 |
49 |
37 |
25 |
138 |
33...40 |
44 |
66 |
88 |
110 |
131 |
160 |
55 |
80 |
43 |
31 |
19 |
124 |
41...49 |
33 |
55 |
77 |
99 |
117 |
143 |
50 |
72 |
38 |
27 |
16 |
109 |
50...58 |
24 |
45 |
67 |
89 |
105 |
129 |
45 |
69 |
34 |
21 |
12 |
99 |
59...68 |
17 |
38 |
59 |
81 |
96 |
113 |
41 |
59 |
30 |
18 |
8 |
96 |
69...80 |
10 |
31 |
52 |
73 |
86 |
106 |
37 |
53 |
26 |
14 |
4 |
81 |
Для большей прочности конструкции перед пайкой места соединений можно стянуть тонкой медной проволокой.
Антенный кабель припаивается в точках "А" и "В". В точке "С" оплетка кабеля соединяется с материалом антенны.
г.Гомель. В.ЧЕТУРАКО,
"РЛ", №9, 1993 г., с.5.
