Приемник прямого преобразования на 144 МГц

Приемник прямого преобразования на 144 МГц

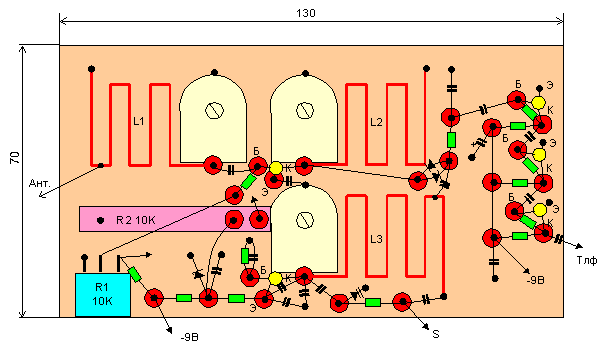

Приемник предназначен для работы в диапазоне 144-146 МГц. Несколько необычный вид имеют контуры , работающие на частотах выше 100 МГц. Это - укороченные емкостью четвертьволновые резонаторы, изогнутые для уменьшения габаритов. Конструкция контуров понятна из рис.2.

Priemnik-pryamogo-preobrazovaniya-na-144-MGc-1.gifРис.1

Монтаж приемника выполнен на "пятачках" по методике С.Жутяева (см. УКВ трансвертер). Вместо указанных на схеме транзисторов можно применить отечественные: BF194 - КТ368, ГТ311, ВС179 - КТ3102А.

Priemnik-pryamogo-preobrazovaniya-na-144-MGc-2.gifРис.2

Литература. 1. "Radioelektronik" 4, 1984 г.
