ПРИЕМНИК ПРЯМОГО УСИЛЕНИЯ

А. РУДНЕВ, г. Балашов, Саратовской обл.

Предлагаемый вниманию читателей простой приемник прямого усиления (рис. 1) был разработан и изготовлен автором шесть лет назад. Он испытан в городских и полевых условиях, в жару и в холод. Довольно высокая чувствительность, хорошее качество звука и надежность в сочетании с простотой схемы побудили автора предложить эту конструкцию радиолюбителям для повторения.


Сигнал, принятый магнитной антенной WA1 и выделенный контуром L1C1, через катушку связи L2 поступает на двухкаскадный усилитель, собранный на транзисторах VT1, VT2 и работающий в рефлексном режиме. Усиленный сигнал с резистора R4 подается на амплитудный детектор, состоящий из диода VD1 и нагрузки — фильтрующей цепочки R3C4. Диод работает с начальным смещением, зависящим от режима транзисторов. Режим регулируют переменным резистором R5. Благодаря начальному смещению детектор хорошо работает при приеме слабых сигналов.

Продетектированный сигнал ЗЧ усиливается той же парой транзисторных каскадов и через ФНЧ R6C5 поступает на вход оконечного УЗЧ, собранного на транзисторе VT3. Его, нагрузкой служат головные телефоны ТА56М, подключенные к разъему Х1.

На нагрузке детектора выделяется минусовое напряжение, пропорциональное амплитуде сигнала. Оно открывает транзисторы VT1, VT2 и смещает рабочую точку детектора, уменьшая его коэффициент передачи. Таким образом, при приеме AM сигналов детектор оказывается охваченным ООС по огибающей, повышающей линейность детектирования. В итоге достигается высокое качество звучания.

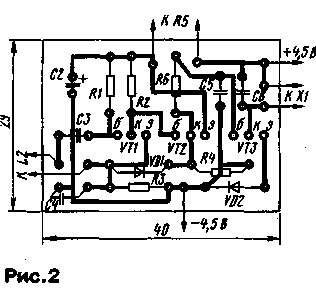

Подойдут магнитная антенна и КПЕ от любого малогабаритного приемника. Большая часть деталей расположена на печатной плате (рис. 2), размещенной в самодельном или подходящем готовом пластмассовом корпусе. Переменный резистор R5 (регулятор громкости) устанавливают на стенке корпуса. В некоторых случаях (выбором режима детектирования) он позволяет ослабить влияние помех.


При исправных деталях налаживания приемника не требуется. Источник питания — батарея из трех гальванических элементов любого типа, соединенных последовательно. Потребляемый ток в режиме молчания — около 10 мА.
