Искатель неисправности гирлянды со звуковым индикатором

Искатель неисправности гирлянды со звуковым индикатором

Заменить перегоревшую лампу в гирлянде легко, найти ее трудно. Приходится либо поочередно менять лампы, либо замыкать их выводы до выявления места неисправности. На это уходит немало времени. Считанные минуты, а иногда и секунды понадобятся для выявления дефекта с помощью предлагаемого электронного искателя.

Он собран на трех биполярных транзисторах (рис. 1). Один из них (VT1) не имеет начального смещения и работает как пороговое устройство, усилитель и детектор сигнала, наведенного в антенне WA1 переменным электрическим полем сетевого провода гирлянды.

Рис. 1. Принципиальная схема искателя со звуковым индикатором



Импульсы коллекторного тока транзистора VT1 заряжают конденсатор С1. Напряжение с конденсатора поступает на генератор ЗЧ, собранный на транзисторах VT2, VT3 и работающий в ждущем режиме. Пока поле есть, генератор работает и из головного телефона BF1 слышен звук высокого тона. Как только поле пропадает (при переходе в месте обрыва на нулевой провод), звук прекращается.
Кроме указанных на схеме, транзисторы VT1 и VT2 могут быть КТ312В, КТ315Г, любые из серии КТ342; транзистор же КТ361Б (VT3) заменим на, КТ351Б, КТ352Б или любой из серии КТ209. Резисторы - МЛТ-0,125, конденсаторы - МБМ или керамические. Звуковой индикатор BF1 - капсюль ДЭМ-4м, ТК-67 или аналогичный, сопротивлением 50...150 Ом. Антенна WA1 - полоска жести, прикрепляемая к внутренней торцевой поверхности корпуса искателя. Источник питания - элемент 316 или аналогичный, напряжением 1,5 В. Поскольку потребляемый искателем ток в нерабочем состоянии не превышает нескольких микроампер, выключатель питания отсутствует. Источник питания приходится заменять через 1-2 года, поэтому к выводам источника можно подпаять проводники и подсоединить их к соответствующим цепям искателя.
Детали искателя можно смонтировать на печатной плате (рис. 2) и разместить ее с источником питания и капсюлем в подходящем по габаритам корпусе.

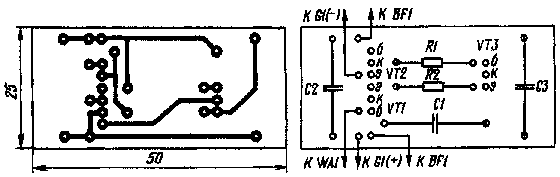

Рис. 2. Печатная плата искателя со звуковым индикатором

Как правило, искатель не нуждается в налаживании и начинает работать сразу. При необходимости повысить его чувствительность нужно установить на корпусе винт М3 или любой другой металлический контакт и соединить его проводником с минусовым выводом источника питания. Касаясь пальцем контакта, перемещают искатель торцом, где расположена антенна, вдоль проводки и ламп гирлянды (конечно, включенной в сеть). Прослушивая звук из капсюля, отыскивают место, где он пропадает. Здесь и есть неисправность.

Д. ПРИЙМАК г. Павлодар, Радио №11, 1988 г., стр.57
