Электронные часы на ЖКИ

Электронные часы на ЖКИ

В современной электронной технике используется, в основном, только три типа индикаторов: светодиоды, вакуумные электролюминесцентные лампы и жидкокристаллические индикаторы (сокращенно — ЖКИ). Наибольшее распространение получили ЖКИ, что неудивительно: по сравнению с остальными типами индикаторов, они почти идеальны по электрическим характеристикам.
Светодиодные индикаторы имеют низкое напряжение питания (1,5...3,5 В), что удобно, однако их потребляемый ток довольно велик (2...20 мА), и это практически "ставит крест" на их использовании в современной микромощной радиоэлектронной аппаратуре.
У всех электронных ламп есть нить накала, потребляющая значительный ток (десятки миллиампер при напряжении единиц вольт, к тому же для управле¬ния ими нужно довольно высокое напряжение (12... 18 В). И только ЖКИ при рабочем напряжении 3...5 В потребляют малые токи в доли микроампера.
Управляются они переменным напряжением, но для современной техники это — не проблема. В отличие от всех остальных индикаторов, ЖКИ практически не чувствительны к электрическим перегрузкам. И еще одна особенность: если светодиоды и ламповые индикаторы излучают свет, то ЖКИ наоборот поглощают. В итоге при ярком свете разобрать информацию на пер¬вых двух типах индикаторов очень сложно— свет "забивает" их неяркое свечение; ЖКИ в таких случаях читаются идеально (имеются в виду монохромные ЖКИ). В темноте ЖКИ не видны, но это легко исправить, добавив подсветку — хотя бы на светодиодах или лампах накаливания.
3.1.1. Электрическая схема электронных часов на ЖКИ
Жидкокристаллический индикатор представляет собой две плоские пластин¬ки из стекла, склеенные по периметру таким образом, чтобы между стеклами оставался промежуток, его заполняют специальными жидкими кристаллами. На обеих пластинах специальным веществом, которое прозрачно и проводит электрический ток, нарисованы собственно сегменты индикатора. Обычно одна из пластинок выполняет роль общего провода.
Жидкокристаллические индикаторы работают с поляризованным светом — для этого с обеих сторон индикатора наклеены специальные пленочные по¬ляризаторы. В зависимости от взаимного расположения поляризаторов, ЖКИ может быть позитивным (темные символы на светлом фоне — как в часах, микрокалькуляторах) и негативным (прозрачные символы на черном фоне — используются в автомобильных магнитолах). Жидкие кристаллы, при отсут¬ствии протекающего через них тока, располагаются внутри индикатора хаотическим образом, и практически не перекрывают свет, т. е. все сегменты прозрачны. При возникновении между какими-нибудь сегментами на обеих сторонах стекла разности потенциалов, жидкие кристаллы в этом месте упо-рядочение выстраиваются поперек светового потока, перекрывая его, и соот¬ветствующий сегмент становится непрозрачным. Причем, изменяя величину приложенного напряжения, можно изменять степень непрозрачности индика¬тора.
Жидкие кристаллы — диэлектрик, т. е. не проводят электрический ток. По¬этому управлять ими можно только переменным напряжением: ведь две об¬кладки ЖКИ-стекла — это практически конденсатор, а при подаче на выводы конденсатора переменного напряжения через него течет ток. Для жидких кристаллов нужен ничтожный ток, поэтому частота управляющего напряже¬ния может быть довольно низкой (50... 100 Гц). Сверху диапазона эта частота практически не ограничена, однако не рекомендуется делать ее выше 1 кГц— проводники, которыми нарисованы сегменты, имеют конечное со¬противление (обычно 1...10кОм), поэтому при увеличении частоты контра¬стность индикатора будет ухудшаться. Заодно, благодаря этому сопротивлению, индикатор нечувствителен к перегрузкам по напряжению — он выдерживает напряжение до 30...50 В (при этом сегменты, иногда вместе с дорожками, чернеют, и после снятия напряжения становятся прозрачными в течение нескольких минут, в то время как все остальные индикаторы выходят из строя уже при двукратных перегрузках. Но все равно, несмотря на отсутствие видимых повреждений, слишком увлекаться перегрузками ЖКИ не стоит — это резко уменьшает ресурс его работы, в частности, снижает контрастность.

Для управления ЖКИ обычно используются логические элементы "Исклю-чающее ИЛИ", один из входов всех элементов соединяют вместе и подключают к генератору и общему выводу ЖКИ, а на второй вход элемента подают управляющие сигналы. Как известно, эти элементы при уровне "логического нуля" на одном из входов работают как повторители уровня с другого входа (то есть разность напряжений между выходом элемента и общим индикатора равна нулю — сегмент не виден), а при "единице" — как инверторы, и соот¬ветствующий сегмент индикатора становится видимым. Таким образом, чтобы "засветить" сегмент, на вход элемента нужно подать "единицу". Кроме того, для работы с ЖКИ удобно использовать микросхемы серии К176: К176ИЕЗ (счетчик-делитель на 2 и 6), К176ИЕ4 (счетчик-делитель на 4 и 10) и К176ИД2 или К176ИДЗ (двоично-десятичные дешифраторы, только у К176ИДЗ более мощные выходы). У всех этих микросхем на выходах уже стоят элементы "Исключающее ИЛИ", что значительно упрощает схему уст¬ройства.

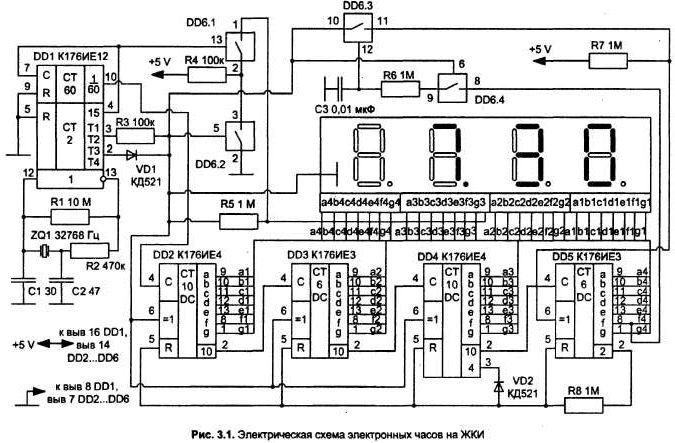

На рис. 3.1 приведена схема несложных электронных часов, состоящих из минимума деталей. Для большего удобства в схему добавлен узел гашения нуля в разряде десятков часов.



На специализированной микросхеме К176ИЕ12 собран кварцевый генератор, в качестве кварцевого резонатора ZQ1 можно использовать любой "часовой" кварц. Частоту генератора можно скорректировать, изменяя емкость конден¬сатора С1. На выводе 4 микросхемы формируются секундные импульсы — они используются для моргания разделительной точки, на выводе 10 секунд¬ные импульсы уже разделены на 60. Таким образом получаются минутные импульсы. Они поступают на линейку счетчиков DD2...DP5: DD2 считает единицы минут, DD3 — десятки минут и т. д. На диоде VD2 и резисторе R8 собрана схема обнуления часов — как только часы досчитают до 24, на вы¬ходах 4 DD4 и 2 DD5 появятся уровни логической "1" , которые обнулят все счетчики. Пока количество часов меньше 24, хотя бы на одном из этих выво¬дов присутствует уровень логического "0", который запрещает сброс.
Так как у микросхемы DD1 нет сравнительно низкочастотного выхода, при¬шлось задействовать тактовые выходы Т1...Т4. На элементах R3 и VD1 соб¬ран простейший сумматор, благодаря которому в точке соединения этих эле¬ментов — правильный меандр частотой 256 Гц. Он используется для работы ЖКИ.
На элементах DD6.1, DD6.2 собрана схема управления десятичной точкой (все остальные точки и дополнительные сегменты должны быть соединены с общим проводом индикатора). Элемент DD6.2 выполняет функцию инверто¬ра (при уровне логической "1" на управляющем входе он замкнут и подает уровень "0" на DD6.1, при "0" — разомкнут и на вход DD6.1 поступает "1" через резистор R4), элемент DD6.1, в зависимости от уровня на выходе "1 Гц", подает на сегмент "точка" то прямой, то инвертированный сигнал ге¬нератора, т. е. точка будет видна на протяжении 0,5 сек, а следующие 0,5 сек — нет.
Конечно, было бы проще собрать этот узел на одном элементе "Исключаю¬щее ИЛИ", однако собрать на оставшихся элементах схему гашения лишнего нуля будет невозможно, а вводить в схему лишнюю микросхему — логиче¬ски неразумно.
Этот самый узел гашения нуля собран на элементах DD6.3 и DD6.4. Неслож¬но заметить, что в старшем разряде сегмент f будет виден только при коде цифры 0, при кодах цифр 1 и 2 — этот сегмент не светится. Поэтому вполне логично будет задействовать этот выход дешифратора для нашего анализато¬ра. При уровне логической " 1" на выходе генератора элемент DD6.4 соединя¬ется с выходом f дешифратора, и заряжает или разряжает конденсатор СЗ. В это время на выводе 6 микросхемы DD5 уровень логической "1". Таким образом, при коде цифры "0", на выходе сегмента f будет уровень логическо¬го "0", а при кодах цифр 1 или 2 там будет уровень логической "1". Соответ¬ствующий уровень и на конденсаторе СЗ. При уровне логической "1" на этом конденсаторе элемент DD6.3 замкнут, и микросхема DD5 работает так же, как и остальные счетчики — разряд десятков часов виден, при уровне логи¬ческого "0" на конденсаторе СЗ элемент DD6.3 разомкнут, и выходы счетчика не переключаются.
3.1.2.0 деталях
Микросхему DD1 в этой схеме можно заменить на К176ИЕ18, но тогда выво¬ды 4 и 7 нужно будет разомкнуть, вывод 14 соединить с общим проводом, а сигнал для моргания точки снимать с вывода 4 микросхемы.
Напряжение питания этой схемы не должно превышать 5 В, большее напря-жение вредно для индикатора. Но, если подключить все выводы индикатора через резисторы сопротивлением 100...300 кОм (потребуется 30 резисторов), напряжение можно будет повысить и до 9... 12 В. Также, при питании от 5 В некоторые кварцы не запускают генератор микросхемы К176ИЕ12 (однако запущенный генератор нормально работает). В таких случаях можно умень¬шить сопротивление резистора R2 в 2...4 раза.
Помимо рассмотренных здесь статических ЖКИ, существуют также динами¬ческие, или мультиплексные ЖКИ. Отличаются они тем, что у мультиплекс¬ных ЖКИ к каждому выводу подключено сразу несколько сегментов и, соот¬ветственно, на другой половине индикатора нарисовано столько же общих выводов.
Мультиплекс бывает в пропорциях 1:1... 1:4 (то есть к каждому выводу под¬ключено по 1...4 сегмента; ЖКИ с мультиплексом 1:1 обычно называют ста¬тическим) у простых 7-сегментных индикаторов, и может доходить в про¬порциях до 1:00... 1:000 у графических и цветных ЖКИ для телефонов и ком¬пьютеров. Преимущества использования мультиплексных ЖКИ очевидны — благодаря этому удается значительно уменьшить количество выводов ЖКИ, да и проще изготовить состоящий из рядов "квадратиков" индикатор (дис¬плей), но у них есть и недостаток — напряжение питания нужно разделить на несколько "кусков" (обычно 3...5), и управлять дисплеем, комбинируя эти части по очень сложной схеме. Поэтому для управления мультиплексным ЖКИ используются только специализированные микросхемы— собрать схему управления чна обычных микросхемах серии К561 почти невозмож¬но — а сами эти микросхемы, как правило, управляются только через после¬довательный интерфейс, от внешнего процессора. Поэтому здесь они не бу¬дут подробно рассмотрены. А вообще чаще всего используются микросхемы D7225G (интерфейс SPI, 32 выхода на сегменты, мультиплекс от 1:1 до 1:4), PCF8576 (I2C, 32 выхода, мультиплекс 1:1 и 1:2) и PCF8577 (I2C, 40 выходов, мультиплекс от 1:1 до 1:4). Более удобна в работе микросхема D7225G — у нее сгруппированы выходы, в отличие от PCF8576, у которых группировки вообще нет. Зато PCF8576 можно использовать в качестве последовательно^ параллельного регистра. Существуют и другие микросхемы, есть даже про¬цессоры со встроенным контроллером мультиплексного ЖКИ — но эти мик¬росхемы более популярны. Ну а все ЖКИ, с мультиплексом более 1:4, про-даются только со встроенным контроллером — он может быть расположен непосредственно на самом ЖКИ-стекле (так называемые ТАВ-дисплеи, стоят во всех современных телефонах) или на плате, на которой закреплено "стек¬ло". Иначе говоря, при выходе из строя контроллера придется покупать пол¬ностью новый дисплей, с новым контроллером — даже несмотря на то, что один из этих элементов исправен.
3.1.3. Особенности определения цоколевки индикаторов
Определить цоколевку и мультиплекс ЖК-индикаторов довольно просто, но для этого нужен любой блок питания или любое другое низковольтное уст¬ройство, включенное в сеть переменного тока через понижающий трансфор¬матор. Понадобится один-единственный проводок, выходящий из любой час¬ти этого устройства (из его низковольтной части), с хорошей изоляцией. Бе¬рем пальцами индикатор за боковину (это будет один контакт источника питания) и касаемся проводком выводов ЖКИ. При этом загорится один или несколько сегментов. Сколько сегментов насчитали — таков и мультиплекс. При касании проводком общего вывода индикатора становятся видны все его сегменты (если индикатор статический) или строка символов — если ЖКИ мультиплексный.
3.2. Индикатор протечки
Многие семьи сегодня живут в многоэтажных домах и пользуются бытовыми стиральными машинами. Каждый, кто подключал такую машину (к электро-щитку и сантехническим коммуникациям), знает, как важны оба эти действия. В частности, при некачественном подключении сливного патрубка сти¬ральной машины к фановым трубам квартирной коммуникации может про¬изойти протечка воды, которая не только испортит настроение и интерьер, но и доставит многочисленные хлопоты по компенсации ремонта соседям снизу.
Даже при качественном подключении стиральной машины хомуты, стяги-вающие гофры и патрубки водосливных шлангов, рекомендуется время от времени проверять их на надежность и при необходимости подтягивать.
Кроме того, протечки могут происходить и в других подобных случаях, как то: протечки (из-за брака строителей) сверху, если квартира расположена на последнем этаже, протечки из-за устаревших и выслуживших "все сроки" штатных сантехнических коммуникаций (труб, патрубков, сливных горловин раковин). Все эти случаи также грозят затоплением соседей, живущих снизу со всеми вытекающими отсюда последствиями.
Чтобы избежать неприятностей, рекомендую собрать простое устройство сиг¬нализатора протечки, имеющее регулировку чувствительности в широких пределах и (при установке максимальной чувствительности) реагирующее даже на слабую влажность воздуха вокруг датчика. Это устройство звуковой сигнализации обеспечивает прерывистый и громкий звук примерно 40 дБ при возникновении опасной ситуации. Электрическая схема устройства показана на рис. 3.2.
3.2.1. Принцип работы устройства

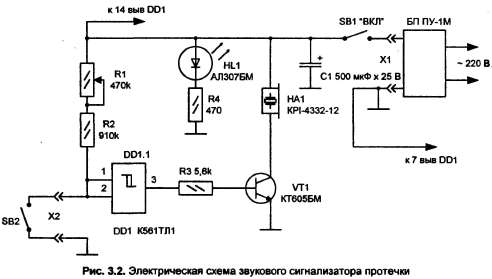

Устройство собрано на микросхеме К561ТЛ1 (в схеме используется только один ее элемент). Эта многофункциональная микросхема популярна среди радиолюбителей и имеет ряд преимуществ по сравнению с другими микро¬схемами К561 серии. В состав микросхемы К561ТЛ1 входят четыре однотипных элемента И (с инверсией) с передаточной характеристикой триггера Шмитта. Передаточная характеристика каждого элемента имеет два порога— порог срабатывания и порог отпускания. Разность Ucpa6 и UonT есть напряжение гистерезиса, которое в данном случае пропорционально напря¬жению питания (зависит от него). Благодаря высокой чувствительности эле¬ментов микросхемы К561ТЛ1 удалось создать узел, реагирующий на незна¬чительное изменение напряжения на входе.

Между входом элемента DD1.1 и "+" питания включен ограничительный ре¬зистор и переменный резистор R1, регулирующий чувствительность устройства. При верхнем (по схеме) положении движка переменного резистора R1 чувствительность узла минимальна.
Как видно из рис. 3.2, ничего сложного в схеме нет, и ее мог бы придумать, пожалуй, любой школьник. Однако вторым по значимости элементом в схеме является датчик влажности. Он конструктивно выполнен из датчика враще¬ния электродвигателя НГМД (накопителя на гибких магнитных дисках) типа МС-5301, который сейчас является анахронизмом эпохи, но когда-то был очень популярен у тех радиолюбителей, кто увлекался самостоятельной сборкой персональных компьютеров типа "Радио-86РК", "Спектрум"" и дру¬гих подобных. Электродвигатель дисковода аккуратно разбирается и из него извлекается датчик вращения.
Замкнутые проводники-дорожки, расположенные в форме лабиринта, перере-заны скальпелем в одном месте. Это сделано для размыкания короткозамкну7 той цепи датчика. Электрические проводники аккуратно припаиваются к штатным контактам (хорошо видны на рисунке) гибким проводом МГТФ-0,6. Устройство и датчик соединяют любые электрические провода длиной до трех метров (большая длина не испытывалась) — это может быть витая пара из тех же проводов МГТФ, телефонный провод или гибкие электрические многожильные провода. Непосредственно к датчику необходимо припаивать только гибкий провод МГТФ (или аналогичный), чтобы не спровоцировать отслоение дорожек на металлической основе датчика. А далее этот провод может быть соединен (например, через электрический клеммник) с провода¬ми другой гибкости и сечения. На другом конце (у корпуса устройства) эти провода переходят в разъем типа В2В-ХН-А или аналогичный.
Перед использованием с датчика мелкозернистой наждачной бумагой удаля¬ют небольшой слой лака, покрывающего токопроводящие дорожки на по¬верхности датчика.
Пока вокруг датчика сухо, на входе элемента DD1.1 высокий уровень напря¬жения. На выходе элемента (вывод 3 DD1.1) низкий уровень и сигнализация выключена. При небольшой влажности, а тем более при воздействии на дат¬чик влаги (капель воды) на входе элемента напряжение уменьшается, благо¬даря передаточной характеристики триггера Шмитта, внутреннее состояние скачком изменяется на противоположное, на выводе 3 микросхемы DD1 при¬сутствует высокий уровень. При высоком уровне на выходе элемента DD1.1 транзистор VT1 открывается и через капсюль НА1 начинает протекать ток — включается звуковая сигнализация.
Недостатком всего устройства можно отметить некоторую инертность вы¬ключения сигнализации, связанную с высыханием датчика. Однако в схеме предусмотрен выход из этой ситуации — при обнаружении протечки и ее ло¬кализации устройство сигнализации принудительно выключают включателем SB1.
Если этого не сделать, то после высыхания датчика устройство выключит сигнализацию и автоматически перейдет в режим ожидания.
Микросхемы данного типа являются маломощными, и выходной ток каждого элемента не превышает несколько миллиампер. Поэтому к выходу элемента DD1.1 подключен усилитель тока на транзисторе VT1. В цепи коллектора этого транзистора включен звуковой капсюль НА1 с встроенным прерыви¬стым генератором 34 типа KPI-4332-12, который можно приобрести в мага¬зинах радиотоваров за 20 руб.
Элементы устройства монтируются в любом подходящем компактном корпу¬се. В авторском варианте используется корпус от аквариумного компрессора воздуха. Проводники питания можно соединять через разъем Х2 (например, от батареи типа 6F22 Крона) или выводить через штатное отверстие сбоку корпуса устройства.
3.2.2. Налаживание
Устройство в налаживании не нуждается и начинает работать сразу после подачи питания. Датчик располагают на полу в труднодоступном месте под трубами (где его не видно) контактной площадкой вверх, при необходимости фиксируют провода изолентой к полу. Перед первым включением движок переменного резистора R1 устанавливают в среднее положение.
Для проверки работоспособности устройства на расстоянии 0,5—1 м от дат¬чика распыляют влагу из емкости для глажения (или другой емкости с распылителем). Этого оказывается достаточным, чтобы "проснулась" звуковая сигнализация.
3.2.3.0 замене деталей и элементов
В качестве источника питания применяется промышленное устройство ПУ-1М производства завода "Северный пресс" Санкт-Петербург. Выходное напряжение 9 или 6 В — на корпусе блока имеется переключатель выходного напряжения. Источник питания с трансформаторной развязкой от сети пере¬менного тока. Максимальный ток нагрузки — 150 мА.
Кроме указанного источника питания можно использовать любой (в том чис¬ле нестабилизированный) источник с выходным напряжением в диапазоне 7—12 В.
При подключении звукового капсюля со встроенным прерывистым генерато-ром следует соблюдать полярность. Положительный вывод источника пита¬ния подключают к выводу капсюля с обозначением "+".
Микросхему К561ТЛ1 можно заменить на К564ТЛ1 или CD4093B. Перемен¬ный резистор R1 типа СПО-1, или аналогичный, желательно с линейной ха¬рактеристикой. Постоянные резисторы типа МЛТ-0,25. Транзистор VT1 можно заменить на КТ603, КТ608, КТ801, КТ815, КТ972, 2SC1573, 2N4927 и аналогичные. Звуковой капсюль— любой с встроенным генератором, рас¬считанный на постоянное напряжение 5—15 В и ток до 100 мА. Например, FXP-1212, FMQ-2015B — в этих случаях звук будет не прерывистый, а моно¬тонный.
Оксидный конденсатор С1 сглаживает пульсации напряжения.
Включатель SB1 штатный, расположенный в корпусе от компрессора. Можно применить и любой другой миниатюрный тумблер, например MTS-1.
Индикаторный светодиод подключен постоянно — он сигнализирует о рабо¬тоспособном устройстве, находящемся в готовности. Вместо указанного на схеме применяют любой другой светодиод, с током до 20 мА, например, ARL-5013URC-B.
Очевидно, рассмотренный датчик найдется не у каждого радиолюбителя, по¬этому он может быть заменен на самодельный, например, со следующими рекомендациями. Соединительные провода припаиваются к двум металличе¬ским спицам. Спицы располагаются параллельно друг другу на полу на рас¬стоянии 0,5—1 см (в районе ожидаемой протечки) и крепятся к полу обыкно¬венным лейкопластырем. Материал пола значения не имеет.

3.2.4. Варианты применения устройства
Кроме того, конструкция датчика может иметь много вариантов. Опреде¬ляющее значение в данном устройстве имеет высокая чувствительность мик¬росхемы к даже незначительному изменению сопротивления между контактами XI.
3.3. Узел звукового сопровождения
В радиолюбительской практике часто требуется озвучить включение (под¬ключение к питанию) какого-либо электронного узла. Звуковое сопровождение — это своеобразный индикатор состояния, отличающийся от светового, прежде всего, тем, что его можно контролировать дистанционно. Как прави¬ло, в электронных устройствах (для лучшего контроля их состояния) приме¬няют комплекс— и звуковой и световой индикатор. Звуковой индикатор с универсальным применением представляет собой простой электронный узел, включающий звук при подаче на устройство питание и выключающий его по окончании времени задержки — 2...3 с.
Узел звукового сопровождения подключается непосредственно параллельно к контактам питания того устройства, включение которого он призван кон¬тролировать.
В основе этого электронного узла популярная микросхема К561ЛА7. Благодаря применению одного из ее логических элементов, а также использования капсюля со встроенным генератором звуковой частоты (34) в схему нет не¬обходимости вводить какие-либо генераторы импульсов или усилители к ним. Такой же узел несложно собрать и на логических элементах других микросхем КМОП (например, К561ЛЕ5, К561ТЛ1), однако наиболее простое схемное решение показано на рис. 3.3.
3.3.1. Принцип действия устройства

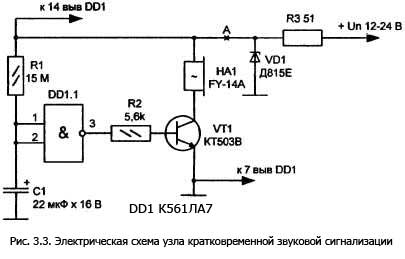

Эта схема основана на одном логическом элементе микросхемы К561ЛА7, включенном как инвертор. При подаче питания на входе элемента (выводы 1 и 2 DD1.1) присутствует низкий уровень напряжения до тех пор, пока не за¬рядится оксидный конденсатор С1 через ограничительный резистор R1. Пока этого не произошло, на выходе элемента (вывод 3 DD1.1) присутствует высо¬кий уровень напряжения. Он поступает через резистор R2, ограничивающий ток, в базу транзистора VT1, работающего в режиме усилителя тока. Транзи¬стор VT1 открыт, сопротивление его перехода коллектор-эмиттер близко к нулю и на пьезоэлектрический капсюль со встроенным генератором звуковой частоты НА1 подано напряжение питания.

Когда постоянное напряжение на пьезоэлектрическом капсюле со встроен¬ным генератором НА1 окажется почти равным напряжению питания устрой¬ства, капсюль переходит в режим генерации колебаний звуковой частоты.
По мере заряда конденсатора С1 через резистор R1 и внутренний узел эле¬мента DD1.1 происходит изменение состояния выхода микросхемы. Когда напряжение на обкладках конденсатора С1 достигнет уровня переключения микросхемы, она переключится и высокий уровень напряжения на выходе DD1.1 сменится низким. Транзистор VT1 закроется. Постоянное напряжение на пьезоэлектрическом капсюле со встроенным генератором НА1 окажется почти равным нулю, и капсюль перейдет в режим ожидания.
При указанных на схеме значениях элементов R1 и С1 задержка выключения звука составит около 3 сек. Ее можно увеличить, соответственно увеличив: емкость конденсатора С1. В качестве конденсатора С1 лучше использовать оксидный типа К50-29, К50-35 или аналогичный с небольшим током утечки. В обратную сторону длительность временного интервала можно легко сокра¬тить, уменьшив сопротивление резистора R1. Если вместо него установить переменный резистор с линейной характеристикой, то получится устройство с регулируемой задержкой.
Функцию данного электронного узла можно поменять на обратную — т. е. сделать так, чтобы пьезоэлектрический капсюль НА1 молчал первые 3 сек после подачи на устройство питания, а затем все остальное время работал. Для этого оксидный конденсатор С1 и времязадающий резистор R1 следует поменять местами (с соблюдением полярности включения оксидного конденконден¬сатора— положительной обкладкой к "плюсу" питания). При этом средняя точка их подключения к выводам 1 и 2 элемента DD1.1 сохраняется. В таком варианте устройство без особых изменений можно применять для звукового сигнализатора открытой (сверх меры) дверцы холодильника. Кроме того, ва¬риантов применения данного простого и надежного устройства бесконечно много и они ограничены только фантазией радиолюбителя.
3.3.2. Налаживание
Устройство в налаживании не нуждается. Элементы устройства закрепляют на монтажной плате. Корпус для устройства — любой подходящий.
3.3.3.0 деталях
Постоянные резисторы Rl, R2 типа МЛТ-0,25. Пьезоэлектрический капсюль может быть любым, рассчитанным на напряжение 4...20 В постоянного тока, например, FMQ-2015D, FXP1212, KPI-4332-12.
Транзистор VT1 любой кремниевый, малой и средней мощности структуры п-р-n, например, КТ603, КТ608, КТ605, КТ801, КТ972, КТ940 с любым буквен¬ным индексом. Источник питания— стабилизированный, обеспечивающий выходное напряжение 5...15 В— в этом диапазоне микросхема DA1 функ¬ционирует стабильно.
Элементы VD1 и R3 обеспечивают функцию защиты устройства от скачков питающего напряжения. Благодаря ограничительному резистору и стабилитрону, на данный узел можно "безболезненно" подавать постоянное напря¬жение до 24—26 В (что актуально при использовании устройства в цепях с питанием 24 В, например, в грузовых автомобилях некоторых марок).
Стабилитрон VD1 обеспечивает напряжение стабилизации в диапазоне 9— 12 В. Его можно заменить на Д814А—Д814Д, BZX55, 1N4740A, 1N4742A или аналогичные.
Если такая защита не нужна, то элементы VD1 и R3 из схемы исключают, а напряжение питания подключают к точке А.
Ток потребления в активном режиме звукового сигнала с применением ука¬занных на схеме элементов составляет 10—12 мА. Громкость звука доста¬точна настолько, что сигнал хорошо слышен в помещении на расстоянии до 10 м.
