Частота 87,9 МГц

И. КУЦКО, г. Кричев Могилевской обл., Беларусь

Эта конструкция работает на частоте 87,9 МГц и питается всего от одного гальванического элемента. Дальность действия достигает 35...40м.

Радиомикрофон (рис. 1) выполнен на двух транзисторах:

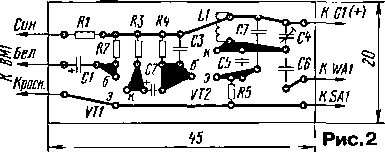

На VT1 собран микрофонный усилитель, на VT2 - генератор ВЧ. Через конденсатор С6 к генератору подключена антенна WA1 - отрезок медного провода диаметром 1...2 и длиной 150...300 мм. Вместо указанных на схеме допустимо использовать любые транзисторы серий КТ315 (\/Т1) и КТ368А, КТ355А (\/Т2). Катушка генератора содержит пять витков провода ПЭВ-1 0,5 на каркасе диаметром 5 мм. Микрофон МКЭ-3 можно заменить на любой электретный с двумя выводами. В этом варианте нижний по схеме вывод резистора Р1 соединяют с плюсовым выводом конденсатора С1. к этой же точке подключают плюсовой вывод микрофона. Подстроечный конденсатор С4 - КПК-МН. остальные - любые малогабаритные. Использовались резисторы МЛТ-0.125. Детали монтируют на печатной плате (рис. 2) из одностороннего фольгированного стеклотекстолита.


При работе частоту генератора устанавливают подстроечным конденсатором равной указанной, специально отведенной для работы радиомикрофонов, ориентируясь по шкале УКВ приемника.

Радио №6, 2001г., с. 57.
