Радиопередатчик средней мощности с широкополосной ЧМ в диапазоне частот 65-108 Мгц

Этот передатчик работает в диапазоне 65-108 МГц с широкополосной частотной модуляцией, что позволяет принимать сигнал на обычный ЧМ приемник. Дальность действия достигает 150-200 м.

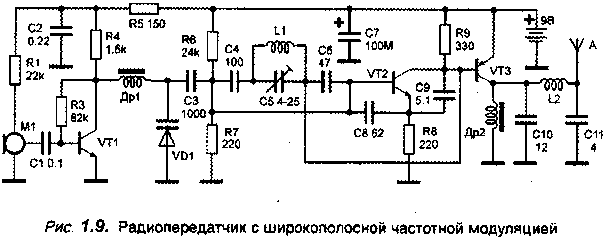

Низкочастотный сигнал с выхода микрофона через конденсатор С1 поступает на усилитель (VT1 КТ315). С коллектора VT1 усиленный сигнал через дроссель Др1 воздействует на варикап VD1 (КВ109А), которым производится частотная модуляция радиосигнала. Генератор ВЧ собран на транзисторе VT2 (КТ315).Частота этого генератора зависит от параметров контура СЗ, С4, С5, С6, L1, VD1.
Сигнал ВЧ, снимаемый с коллектора VT2, усиливается усилителем мощности на транзисторе VT3 (КТ368). Усиленное высокочастотное напряжение выделяется на дросселе Др2 и поступает на П-образный контур, выполненный на элементах СЮ, С11, L2. Контур настроен на пропускание основного сигнала и подавление множества гармоник, возникающих на коллекторе транзистора VT3. В качестве антенны используется отрезок провода длиной 25 см. Варикап VD1 можно заменить на варикап с любым другим буквенным индексом или на KB 102A. Транзисторы VT1 , VT2 можно применить КТ3117, КТ3102, транзистор VT3 заменяется на КТ326, КТ363. Дроссели ДР1 и ДР2 намотаны на резисторах МЛТ-0,25 сопротивлением не менее 100 кОм и содержат по 60 витков провода ПЭВ-0.1 мм. Катушки L1 и L2 бескаркасные, диаметром 5 мм, катушка L1 содержит 3 витка, L2 -13 витков провода ПЭВ-0,3 мм.


Частоту задающего генератора настраивают конденсатором С5, максимальной мощности добиваются растяжением или сжатием витков катушки L2.
