Радиопередатчик средней мощности с компактной рамочной антенной

Радиопередатчик средней мощности с компактной рамочной антенной

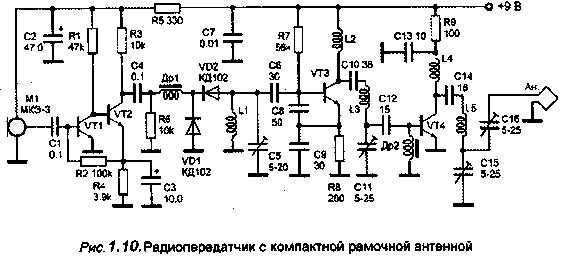

Устройство работает в диапазоне 63 - 73 Мгц с частотной модуляцией. Дальность действия при использовании рамочной антенны составляет около 150 м.


 Сигнал с микрофона М1 усиливается двухкаскадным усилителем низкой частоты с непосредственными связями на транзисторах VT1 и VT2 типа КТ315. Режим работы усилителя устанавливается резистором R2.
Задающий генератор передатчика собран на транзисторе VT3 (КТ315), частотозадающий контур подключается к базе VT3 через конденсатор С6 . Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора образован индуктивностью L1, емкостью конденсатора С5 и емкостями двух диодов типа КД102, включенных встречно друг другу. Под действием модулирующего напряжения емкости диодов изменяются, осуществляя частотную модуляцию передатчика. Усилитель мощности ВЧ выполнен на транзисторе VT4 типа КТ3117А. Он работает в режиме класса "С" с высоким КПД. Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может иметь любую форму, важно только, чтобы общая длина провода составляла 85-100 см, диаметр провода 1 мм.
Дроссели Др1 и Др2 любого типа, с индуктивностью 30 мкГн, катушки L1, L2, L3, L4, L5 - бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 - по 4 витка, L3 и L5 - по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм.
