Телефонный микропередатчик

Телефонный микропередатчик

Очень простая схема телефонного передатчика. L1=6 витков провода ПЭВ 0,3-0,4 на оправке 2,6-3,0 мм виток к витку.

Т1= кт3102, кт315 (А-В)

Д1-Д4= КД510А, КД521В


С1=22Н, С2=33ПФ, С3=33ПФ

R1=33К

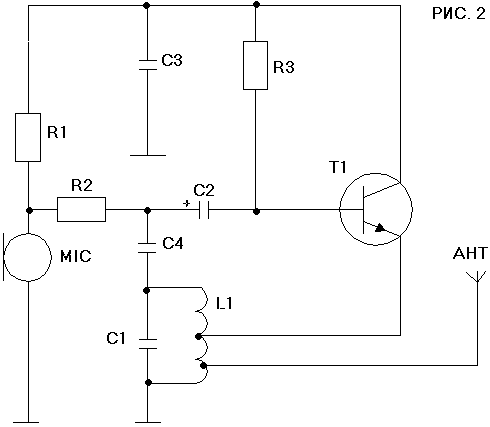

Микропередатчики по нетрадиционным схемам. К одой из редко используемых схем относится индуктивная трёхточка. Этот передатчик имеет более узкий диапазон питающих напряжений при одном номинале резистора R3.


Резистор R2 необходим для снижения влияния ёмкости микрофона на задающий контур. Катушка L1 имеет 6 витков ПЭВ 0,45-0,7 на оправке 3,4-4,0 мм. Отвод эмиттера T1 сделан от 3,5-4,5 витка от общего. Ток потребления 8-10 мА. Т1= кт3102, кт315(А-В), R1=4,7К, R2=4,7К, R3=82К,С1=33ПФ, С2=4,7МКФ, С3=22Н, С4=33ПФ. Микрофон можно подобрать любой (маленький).
