Когда необходим источник постоянного стабилизированного напряжения для электронных устройств с небольшим током потребления (до 150 мА), резон¬но применять недорогие (по себестоимости дискретных элементов) бес-трансформаторные источники питания. Такие источники питания находят практическое применение в малогабаритных бытовых включателях освеще¬ния на основе датчиков движения, датчиках охранной сигнализации и других промышленных конструкциях. В литературе многократно описаны плюсы и минусы таких источников, однако, на мой взгляд, под определенные задачи радиолюбителя они безусловно подходят.

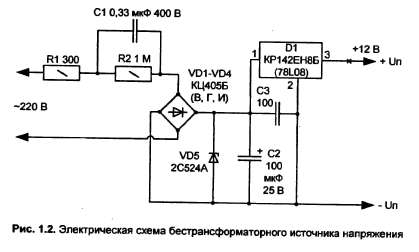

В предлагаемом источнике в качестве стабилизатора применена микросхема КР142ЕН8. Электрическая схема устройства представлена на рис. 1.2.

Максимальное напряжение, которое выдает данный стабилизированный ис-точник на выходе, в данном исполнении составляет 12 В.
При токе нагрузки до 150 мА микросхема DA1 обеспечивает малое падение напряжения. Разница между выходным и входным напряжением (при условии подключения вывода 2 к минусовому проводу) составит всего 0,4—0,6 В. Это важно, например, когда понижающий трансформатор с выпрямителем выдают на выходе постоянное напряжение 12,5 В, а требуется 12 В, — в этом случае такой стабилизатор оказывается практически незаменимым.


Если необходима регулировка выходного напряжения, то вывод 2 микросхе¬мы DA1 подключают к общему проводу через потенциометр (переменный резистор, например, типа СПО-1 с линейной характеристикой изменения со¬противления). Тогда выходное напряжение может изменяться в диапазоне 12—22 В.
Как вариант, в качестве микросхемы DA1 можно применять любой другой интегральный стабилизатор с аналогичными электрическими характеристи-ками, например, КР1212ЕН5, КР1157ЕН5А, КР5010ЕН5, КР1162ЕН5, КР1183ЕН5идр.
1.2.1. Налаживание
Устройство в налаживании не нуждается.
1.2.2. О деталях
Постоянные резисторы Rl, R2 — типа МЛТ-0,25. Оксидный конденсатор С2 выполняет роль фильтра по питанию — сглаживает пульсации напряжения. Конденсатор С! должен быть обязательно на рабочее напряжение не ниже 300 В, марки К76-3 или аналогичный, неполярный и высоковольтный. Кон¬денсатор С3 уменьшает помехи по высокой частоте. Диоды VD1—VD4 мож¬но заменить КД105Б—КД105Г, КД103А, КД103Б, КД202Е. Стабилитрон VD5 с напряжением стабилизации 22—27 В предохраняет микросхему от бросков напряжения в момент подачи и отключения бестрансформаторного источника от сети 220 В.

Внимание!
При эксплуатации устройства нельзя прикасаться к неизолированным частям и элементам не только бестрансформаторного источника, но и подключаемого к нему устройства.
