СВЯЗЬ ЧЕРЕЗ ОСВЕТИТЕЛЬНУЮ ЭЛЕКТРОСЕТЬ

СВЯЗЬ ЧЕРЕЗ ОСВЕТИТЕЛЬНУЮ ЭЛЕКТРОСЕТЬ

Устройство, показанное на схемах, позволяет посылать управляющие сигналы через внутриквартирную осветительную сеть переменного тока. С домашнего пульта управления можно включать и выключать различные бытовые электро- и радиоприборы, открывать входную дверь или ворота гаража и т. д. Пульт управления может быть как стационарным, так и переносным. Передатчик и приемник подключают к контактным гнездам сети переменного тока внутри квартиры.

Принцип действия поясняется рис.1. Частоту управляющих сигналов выбирают в пределах 1...10 или 60...140 кГц.



Рис.1

Чем выше управляющая частота, тем сильнее сказывается вредное влияние емкости и индуктивности электропроводки. Не разрешается, чтобы сигналы передатчики проникали за пределы квартиры (дома) Чтобы не нарушать правил, в сеть включают соответствующие дроссели и фильтры. Опыт показал, что при управляющей частоте 1...2 кГц роль помехоподавляющего фильтра играет квартирный электросчетчик. Помех радиоприему или телевидению при этом не возникает.

Нельзя применять управляющие сигналы с частотой, превышающей 100 кГц. Следует также добавить, что чем меньше нагружена домашняя электросеть, тем лучше условия работы управляющего устройства.

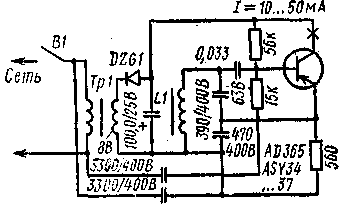

Передатчик (рис.2)-это транзисторный автогенератор. Катушка L1 имеет 500 витков провода ПЭВ или ПЭЛ 0,1 и наматывается на ферритовом стержне от магнитной антенны диаметром 8...10 длиной 50...100 мм. Тр1 - звонковый или накальный трансформатор; В1 - кнопка от звонка.



Рис.2

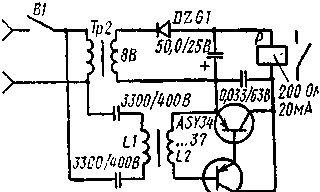

Катушки L1, L2 приемника (рис.3) содержат по 200 витков провода ПЭВ 0,1 и наматы-ваются на броневом ферритовом сердечнике диаметром 18 и высотой 11 мм или по 500 витков того же провода, но намотанного на ферритовом стержне от магнитной антенны (6...10 X 50...100 мм); Тр2 - звонковый трансформатор; реле Р имеет контакты, допускающие прерывание мощности 50 Вт.



Рис.3

Корпус обоих устройств размерами 50х100х150 мм выполнен из пластмассы и экранирован.

Добавляя резонансные контуры, можно получить многоканальное устройство. В качестве транзисторов можно использовать любые маломощные кремниевые транзисторы прямой проводимости, например КТ361.
