ИНКУБАТОР.

А.КЛЕВЦОВ (RA4AED),

404320, Россия, Волгоградская обл., п.Октябрьский, а/я 1.

Вниманию читателей предлагается конструкция инкубатора. Схема управления инкубатором (рис.1) состоит из реле времени (РВ) — DD1, VT1, К1 с выдержкой 60 мин; схемы сброса реле времени (СС) — SU 1, К2, КЗ, С4; и терморегулятора (ТР) — R1, DD2,VT2,K4,VS1.

incubator

Схема реле времени [1] особых пояснений не требует. Кнопкой SB1 "Запуск" осуществляется пуск электродвигателя М2 поворота лотков (при размыкании контактов SB1 последовательно с С1 включается емкость С2 и выдержка реле времени становится очень малой), на валу редуктора которого установлен диск диаметром 200 мм. На торце диска, друг против друга, укреплены постоянные магниты. Внизу на корпусе закреплен геркон SU1. По истечении времени выдержки РВ срабатывает К1 и контактами К1.2...К1.4(3 группы параллельно) подает питание на электродвигатель М2. Контактом К1.1 (через К2.1) подается напряжение заряда на конденсатор С4. После того как электродвигатель М2 повернул диск до того положения, при котором напротив геркона SU1 оказывается другой постоянный магнит, SU 1 и К2 срабатывают, С4 подключается к обмотке КЗ, которая, кратковременно сработав, контактами К3.1 замыкает цепь сброса РВ. К1 отпускает, схема РВ возвращается в исходное состояние. Тумблером SA1 схема поворота отключается. Терморегулятор (ТР) [2] состоит из двух частей: низко- и высоковольтной. От оригинала схема отличается тем, что на выходе ключа VT2 включено гер-коновое реле К4, а не тиристор, чем обеспечивается гальваническая развязка низковольтной части от сети переменного тока. Датчиком температуры является терморезистор R1. Необходимая температура устанавливается резистором R6.

Когда температура внутри инкубатора опускается ниже определенного значения, реле К4 срабатывает, контактами К4.1 замыкается цепь отпирания тиристора VS1 — через нагрузку Rн течет ток. После того как температура достигает определенной величины, К4 отпускает и rh обесточивается. В моей конструкции разница включения — отключения ТР составляла 0,1 ...0,2 °С. Электродвигатель вентилятора М 1 включен постоянно. Схема управления питается от источника постоянного тока через стабилизатор на транзисторе VT3. Она практически не требует налаживания. Конденсатором С1 и резистором R5 можно изменять диапазон выдержки РВ в больших пределах. Иногда требуется подобрать тиристор VS1 (некоторые экземпляры тиристоров в этой схеме не работают). Источник питания (12В) должен обеспечивать ток 4...5 А.

Детали

Реле К1 — РЭС-22 (05.02); К2 — РЭС55-А (01.01); КЗ, К4 — РЭС-42 (РС4.569.151), электродвигатели Ml, M2 — от стеклоочистителя автомобилей (М2 — с редуктором) — 12В, 20 Вт . Геркон SU1 — датчик охранной сигнализации СМК-1 с двумя постоянными магнитами. В качестве rн мною применялся спиральный нагреватель от электро-тепловентилятора "Климат", спирали которого включены последовательно. Можно в качестве Rн использовать электролампы на 220 В мощностью 150...200 Вт, включив их попарно параллельно последовательно. Следует предостеречь от применения в качестве нагревателей инкубатора ТЭН-ов (трубчатых электронагревателей), т.к. они повышают температуру внутри инкубатора после отключения.

Конструкция

incubator

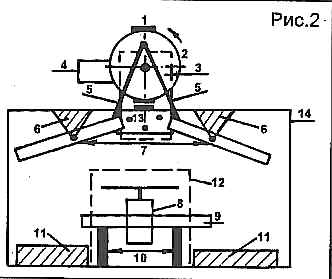

Конструкция инкубатора показана на рис.2 Корпус инкубатора(14) размером 700 х 500 х 500 мм изготовлен из прессованной фанеры толщиной 8 мм. Изнутри инкубатор утеплен тонким листовым пенопластом и обшит картоном. Сверху закрывается стеклом. Спереди вырезан люк (12), крышка которого укреплена на завесах. Электродвигатель поворота M2 (4) прикреплен к корпусу инкубатора на стальной пластине (3). На вал редуктора двигателя прикреплен диск (2) с тягами (5). Тяги перемещают лотки (7), изготовленные из сетчатой жести, размер лотков — 400 х 300 мм. Лотки прикреплены за центры к кронштейнам (6). Угол наклона лотков к горизонтали — 45°, в результате поворота диска происходит изменение угла наклона лотков на 90°. Внутри инкубатора установлен вентилятор (8), крыльчатка которого установлена так, что поток воздуха направлен вниз на нагреватель (9) (если поток воздуха направить вверх, то ближайшие к вентилятору яйца будут сильно высушиваться). Нагреватель укреплен на стойках (10). На днище ящика устанавливают ванночки с водой (11) для обеспечения необходимой влажности. Датчик температуры R1 установлен вблизи одного из лотков. Во всех стенах и в днище просверлено по 10 отверстий диаметром 10 мм для вентиляции. Для тех радиолюбителей, которые имеют возможность установить стартерный аккумулятор, рекомендую схему управления нагревателем изменить (рис.3), подключив аккумулятор GB1 в качестве буферного элемента параллельно зарядному устройству, которое должно обеспечивать ток 10...15А.РелеК5—РМУ(ХП4.523.332) либо другое, обеспечивающее необходимый ток коммутации. Применив схему рис.З, вы избежите хлопот при отключении электроэнергии. В качестве Rн' можно применить автомобильные электролампы большой мощности или спирали на 12В.

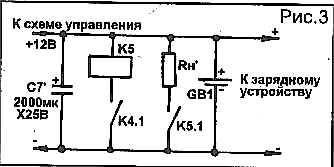

incubator

Эксплуатация инкубатора предельно проста. Заложив яйца в предварительно прогретый инкубатор, через 1...2 часа резистором R6 точно устанавливают температуру включения-отключения в необходимых пределах. В дальнейшем остается только время от времени смотреть на контрольный термометр и корректировать температуру. Кнопкой SB1 проверяют работу РВ и устанавливают лотки в определенное положение, выключив тумблер SA1. В ванночки (11) по мере испарения через люк (12) добавляют воду. Инкубатор по данной схеме безотказно работает у меня уже 5 лет.

Литература

1. Мединский Л. Простое экономичное реле времени Радио. —1988. —N 1.—C.41. {jcomments on}
