ПРОСТАЯ ШИРОКОПОЛОСНАЯ АНТЕННА

simple-broadband-antenna

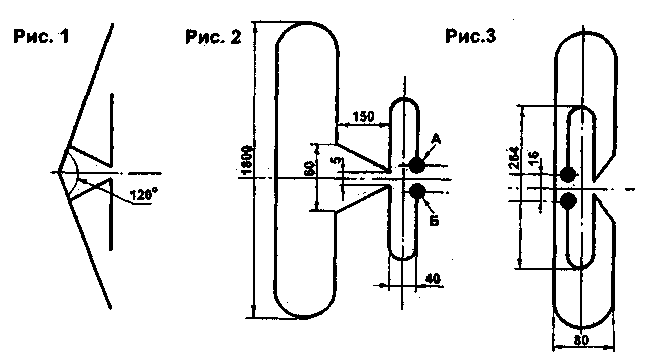

Вашему вниманию предлагается простая широкополосная антенна, работающая в метровом диапазоне на 3...12 каналах и в дециметровом - на 24...41 каналах. У нас в городе веща ние на метровом диапазоне ведется с вертикальной, а на дециметровом - с горизонтальной поляризацией волн. Антенна состоит из двух вибраторов. Вибратор метрового диапазона согнут под углом 120°. Перед ним расположен вибратор дециметрового диапазона (рис.1). Развертка полотна антенны по казана на рис.2. Вибраторы сгибаются под углом 90° друг к другу. Вид антен ны спереди показан на рис.3, общий вид - на рис.4. Антенна вертикальной по ляризации метрового и горизонтальной дециметрового диапазонов показана на рис.5,6. Полотно антенны изготавлива ется из любого материала (трубки, прут ка, проволоки, шины силового кабеля) диаметром 8...20 мм. Вибраторы антен ны можно-изготовить отдельно и соеди нить сваркой или винтами. Кабель сни жения подключается в точках А и В. Вариант крепления к мачте и допол нение антенны траверсой с директорами дециметрового диапазона показан на рис.6.

ПРОСТАЯ ТЕЛЕВИЗИОННАЯ АНТЕННА

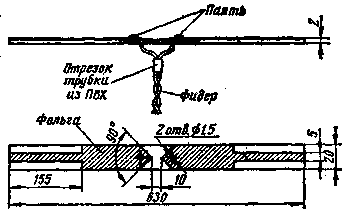

 Если требуется быстро изготовить ком-ватную телевизионную антенну, удовлетворительно работающую в метровом диапазоне волн, то удобно использовать для этой цели фольгированный стеклотекстолит или гетинакс. Чертеж антенны показан на рисунке. Незаштрихованные на чертеже участки фольги необходимо удалить. Удаляют фольгу с помощью пассатижей, предварительно прорезав ее острым ножом. Если используют двусторонний фольгированный стеклотекстолит, то фольгу с одной стороны нужно снять полностью. Выбранная конфигурация антенны позволяет несколько выровнять частотную характеристику антенны.



simple-TV-set-antenna

Фидер выполняют из двух свитых вместе отрезков многожильного монтажного провода МГШВ 0,35. Можно применить провод и других сечений.

Место установки антенны, как обычно, определяют опытным путем по наилучшему качеству изображения.

Примечание редакции. Описанная антенна проверялась редакцией на нескольких телевизорах при различной удаленности от телецентра. На восьмом и одиннадцатом каналах антенна показала хорошие результаты. На первом и третьем каналах качество изображения в некоторых случаях было неудовлетворительным. Очевидно, антенну следует использовать как временную для районов, незначительно удаленных от телецентра.

(Радио 9-72, с.22)



ПРОСТАЯ TV-АНТЕННА

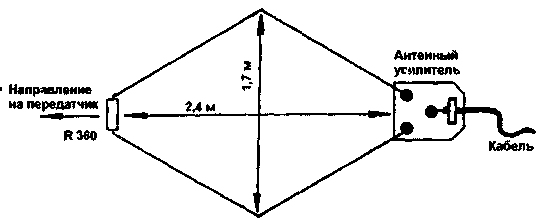

Эта ромбическая антенна перекрывает все метровые и дециметровые телевизионные каналы. На 1...3 каналах усиление примерно такое же как у полуволнового диполя, а с ростом частоты усиление растет, и на ДМВ достигает 8...9 дБ. Антенна сравнивалась с промышленной антенной "решетка с усиками" (усилитель и высота установки одинаковые) и показала свое полное преимущество, причем промышленная антенна на 1 5 каналах работает вообще плохо, даже с удлиненными "усами".



simple-TV-antenna

Полотно антенны натягивается на крестовину из деревянных реек соответствующей длины (металлические применять нельзя), а крестовина крепится горизонтально к мачте. В зоне уверенного приема хорошо работает укороченная антенна с длиной реек по 1,5 м.



Логопериодическая антенна



Логопериодическая антенна - широкополосная направленная антенна, работающая в десятикратном и более широком диапазоне волн. По коэффициенту усилении антенна эквивалентна трех-четырехэлементной антенне «волновой канал». Может быть использована для приема сигналов многопрограммных телецентров при любых сочетаниях каналов метровых и дециметровых волн (каналы 1—41).

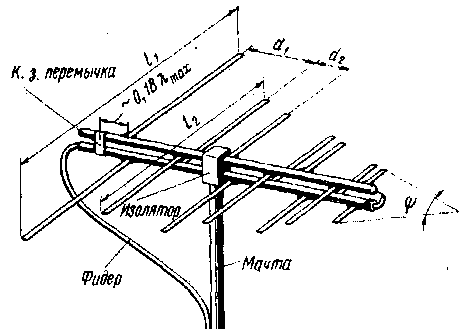

Один из простых вариантов антенны показан на рис.1. Антенна состоит из ряда параллельных вибраторов, подключенных к двухпроводной линии с последовательной переполюсовкой точек питания вибраторов. Длины вибраторов и расстояния между ними убывают в геометрической прогрессии в направлении к точкам подключения фидера. Позади самого длинного вибратора устанавливают короткозамыкающую перемычку, улучшающую согласование антенны с фидером и обеспечивающую симметрирование.



log-periodic-antenna

Кабель пропускают внутри одной из трубок двухпроводной линии и припаивают со стороны самого короткого вибратора, как показано на рис.1.

Характеристики антенны зависят от знаменателя геометрической прогрессии т, характеризующего скорость убывания длин вибраторов и расстояний между ними, и угла ф при вершине треугольника, в который вписаны вибраторы. Чем ближе т к единице и чем меньше ф, тем больше коэффициент усиления антенны, однако при этом возрастают ее габариты и масса. На практике принимают обычно т =0,8—0,9 и ф=30—40°, что позволяет получить достаточно высокий коэффициент усиления при относительно небольших габаритах и массе.



Специальная Антенна на 33-й ТВ канал



Кандоктор. техн. наук К. ХАРЧЕНКО

Использование дециметрового диапазона волн для приема телевидения предоставляет радиолюбителям широкие возможности конструирования антенн различных типов. Однако, ввиду особенностей распространения волн этого диапазона, основное внимание следует сосредоточить на изготовлении высокоэффективных антенн, имеющих узкие диаграммы направленности. Описываемая в настоящей статье антенна принадлежит к этому классу. Ано имеет коэффициент направленного действия (КНД) порядка 50 и сравнительно проста в изготовлении. В ее основу входит ромбическое полотно, которое хорошо известно по применению в коротковолновом диапазоне.

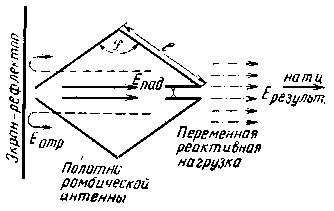

Основными недостатками ромбической антенны обычного типа являются пониженный к.п.д. ввиду включения активного нагрузочного сопротивления и наличие в диаграмме направленности значительных боковых лепестков. Повысить коэффициент усиления антенны путем исключения активной нагрузки и расширения поперечных размеров проводов ромба нельзя, так как это приводит к дополнительному росту боковых лепестков. Практически полностью избавиться от первого недостатка (т. е. повысить к. п. д. примерно до 100%) и заметно ослабить второй (понизить уровень боковых лепестков) можно, нагрузив ромбическое полотно вместо активной, переменной реактивной нагрузкой и снабдив антенну рефлектором (рис. 1).



antenna-for-33-TV-channel
рис. 1

Спиральная антенна ДМВ



Ниже описана конструкция антенны с высоким усилением для приема ДМВ. Антенна обладает узкой диаграммой направленности и коэффициентом усиления G=22 dB. Ширина лепестка в горизонтальной плоскости составляет около 35°.



helical-antenna-UHF

ДМВ-антенна со сложным рефлектором



В диапазоне дециметровых волн (ДМВ) из-за уменьшения действующей длины приемной антенны при повышении частоты на ее входе развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость в установке антенн с большим коэффициентом усиления (КУ), что достигается, например, в антеннах типа "Волновой канал" увеличением числа директоров, созданием синфазных решеток из многоэлементных антенн. Так как размеры элементов антенн соседних каналов отличаются незначительно, то обычно приводят их для групп каналов.

Эскиз конструкции широкополосной телевизионной антенны типа "Волновой канал" со сложным решетчатым рефлектором для приема в дециметровом диапазоне волн представлен на рис. 1.

UHF-antenna-with-complex-reflector
Рис. 1. Эскиз конструкции широкополосной антенны типа "Волновой канал" со сложным решетчатым рефлектором для диапазона дециметровых волн

Размеры элементов указаны в табл. 1.
